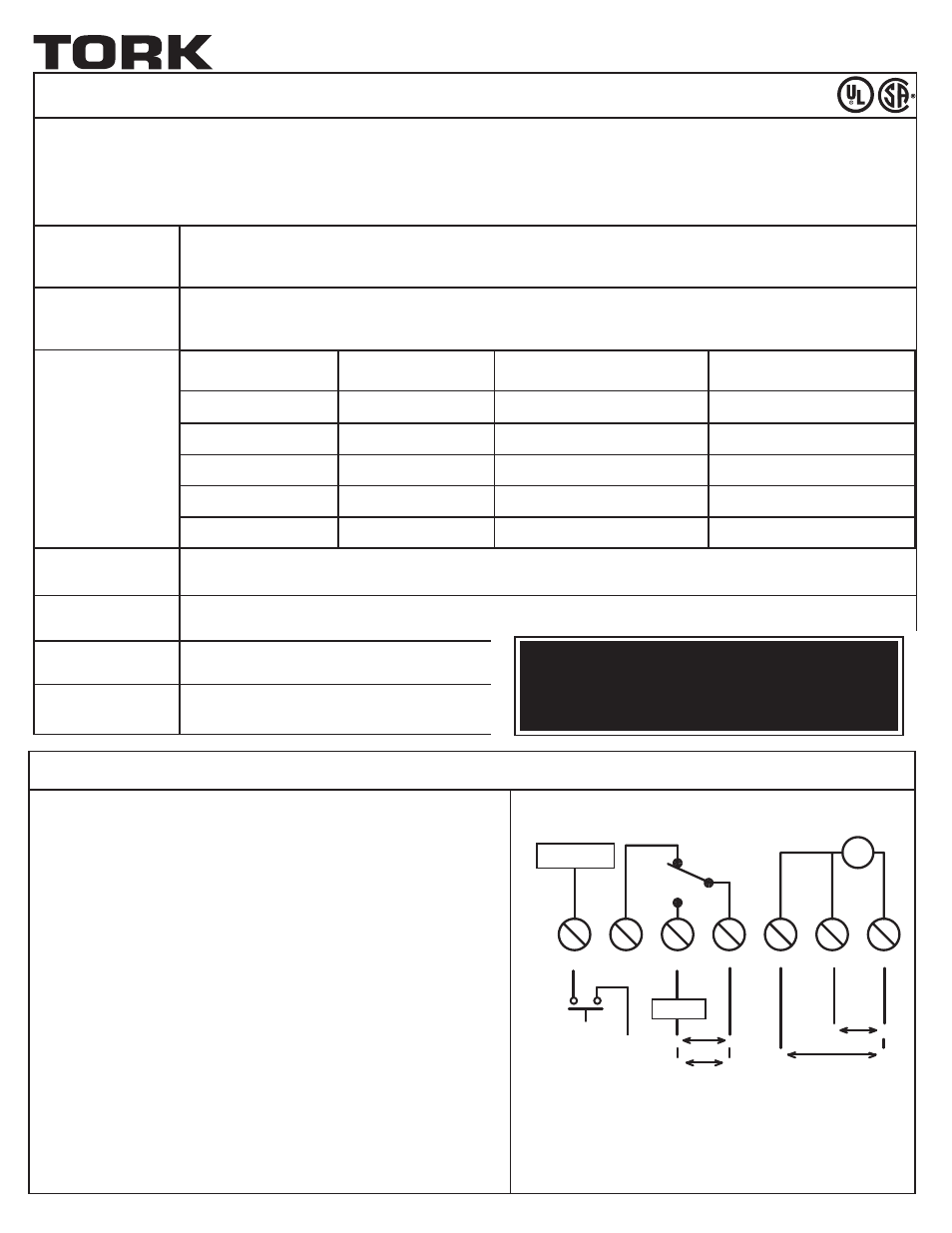

MODÈLE :
E502T
La minuterie à retardateur d’arrêt E502T permet de laisser s’écouler un intervalle de temps déterminé avant la mise à OFF (arrêt) de la charge sur laquelle est branchée la minuterie. Un interrupteur à
contact maintenu externe (géré par un tiers) sert à mettre la charge à ON (marche). Lorsque l’interrupteur externe est actionné, le minutage débute et, à la fin de l’intervalle de temps, la charge s’éteint.
Si un interrupteur à rappel externe est utilisé, l’appareil fonctionne comme une minuterie à compte à rebours.
Cette minuterie est dotée d’un cadran de sélection rotatif comptant 32 positions précises qui permettent d’établir des intervalles de temps allant de 5 secondes (minimum) à 3 heures (maximum). Elle
comprend aussi des réglages de fonctionnement et d’arrêt en continu.
EXiGEnCEs
D’aLiMEntatiOn :
Signaux d’entrée : 120 et 240 V c.a. (+10 % -15 % à 60 Hz)
Signaux de sortie : Contacts de relais unipolaires bidirectionnels à 20 A (normalement ouverts) et 10 A (normalement fermés), usage général : 120 et 240 V
c.a.; contact normalement ouvert : 1 HP à 120 V c.a., 2 HP à 240 V c.a.
EnvirOnnEMEnt :
Gamme des températures de fonctionnement : de 0 ºC à 50 ºC (32 ºF à 122 ºF). Gamme des taux d’humidité relative de fonctionnement : jusqu’à 100 %.
Résistance à l’eau : La commande peut supporter un faible débit d’eau direct conformément à la norme NEMA 4X.
CaPaCitÉ DEs
COntaCts :
BOîtiEr :
Boîtier standard (E502T) NEMA 4x (pour usage à l’intérieur seulement). Le couvercle doté d’un joint d’étanchéité est à l’épreuve du feu, stabilisé
aux rayons UV et non métallique. Gris.
assEMBLaGE :
La commande peut être installée sur le boîtier non métallique NEMA 4X de Tork.
CaDrans :
Accès externe impossible
EntrEtiEn :
Nettoyage : Nettoyez le boîtier avec un
détergent doux et de l’eau seulement.
INSTALLATION ET CÂBLAGE
Remarque :
Les connexions du câblage sont effectuées à l’aide d’une borne à
six positions. Toutes les bornes sont conçues pour les fils de calibre AWG 18 à AWG 12.
1. Avant de commencer l’installation, coupez complètement l’alimentation du
circuit de la minuterie à partir du panneau de distribution.
2. Des pastilles défonçables se trouvent des deux côtés du boîtier de la minute-
rie E502T. Déterminez la manière la plus pratique d’installer le boîtier sur le
conduit, puis retirez la pastille défonçable appropriée. Pour fixer le boîtier à
un emplacement précis, utilisez au moins deux des quatre pastilles défon-
çables qui se trouvent à l’arrière.
3. Procédez au câblage de la minuterie (pour 120 ou 240 V c.a.) conformément
au schéma de câblage. Câblez le circuit de charge et la minuterie conformé-
ment au schéma de câblage, en tenant compte du type de charge et des
valeurs nominales.
4. Branchez les contacts du déclencheur optionnel sur la minuterie, comme
l’indique le schéma de câblage.
5. Fixez solidement la minuterie sur le boîtier non métallique NEMA 4X de Tork
(pour usage à l’intérieur seulement) à l’aide des vis incluses
®
MINUTERIE à RETARDATEUR D’ARRêT
Tension
Type de charge
Contacts normalement
ouverts
Contacts normalement
fermés
120-240 V c.a.
Résistive
20 A
10 A
120-240 V c.a.
Usage général
20 A
10 A
120 V c.a.
Moteur
1 HP
¼ HP
208-240 V c.a.
Moteur
2 HP
½ HP
120-240 V c.a.
Commande pilote
470 VA
275 VA
MISE EN GARDE :
RISQUE DE CHOC ÉLECTRIQUE
Un seul sectionneur peut ne pas être suffisant pour mettre l’équipement hors tension avant
l’entretien. Coupez le courant à partir du tableau de distribution principal avant d’installer
ou de réparer cet appareil de commande de l’éclairage ou tout équipement y étant branché.
REMETTEZ L’ISOLATEUR EN PLACE UNE FOIS LE CÂBLAGE EFFECTUÉ.
TRIGGER
T
LOAD
START
NC
NO
COM
240V/L1
120V NEUT/L2
120V
L
N
FOR 240V
L2
L1
EXTERNAL
TRIGGER
(CONTACTS)
SPDT
120V
L
N
L1
L2
FOR 240V
APPLY ONLY ONE VOLTAGE
FOR 120V
(L)
FOR 240V
(L1)
120V
DéCLENCHEUR
EXTERNE
(CONTACTOS)
POUR 240V
APPLIqUER UNE SEULE TENSION
DéCLENCHEUR
120V
CHARGE
SPDT
NC
NO
COM
240V/L1
120V
NEUTRE/L2
POUR 240V
POUR 240V
(L1)
POUR 120V
(L)
MISE EN MARCHE
