CONFIGURAZIONE

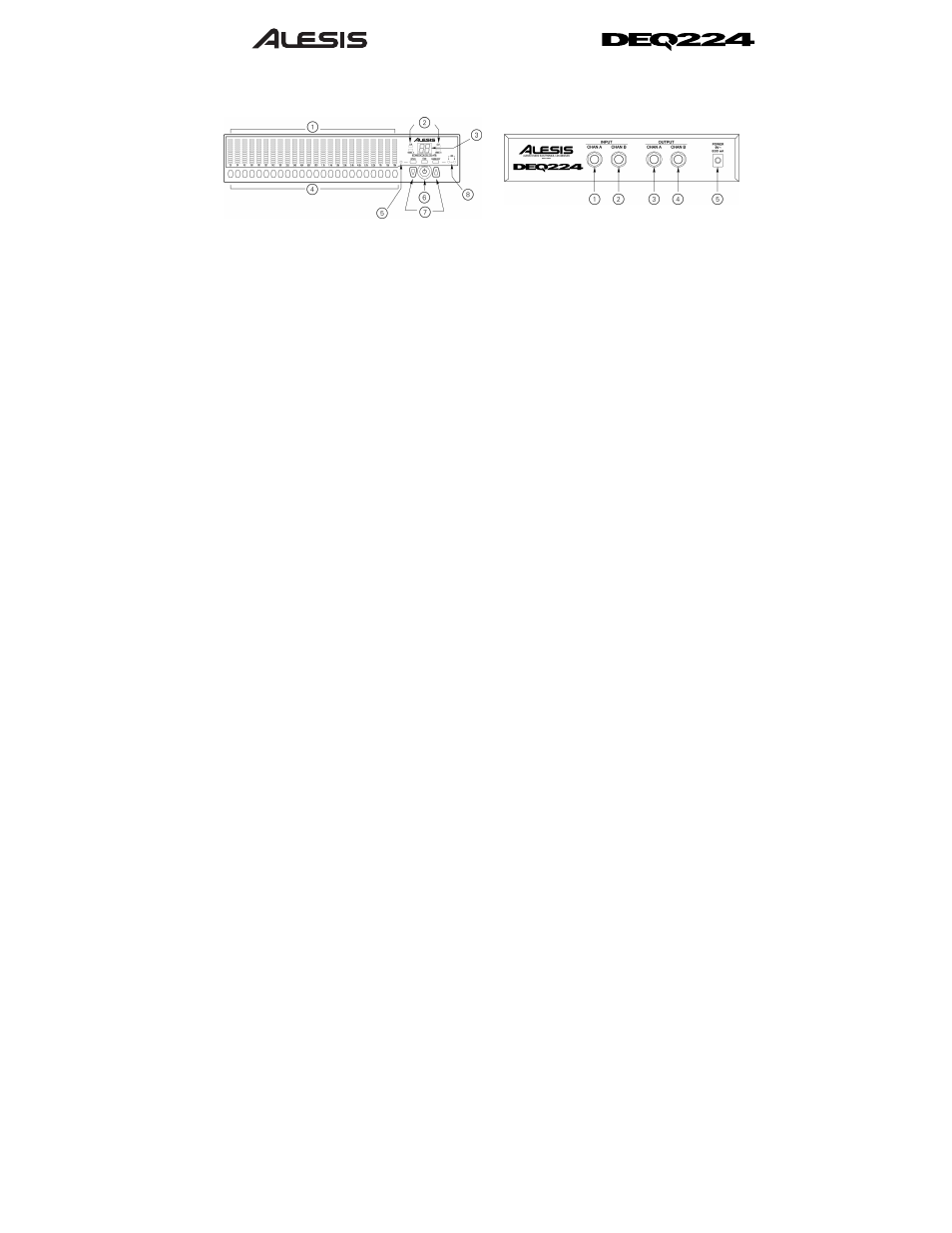

PANNELLO ANTERIORE
1. LED Guadagno(Gain)di Banda: Indicano
per ciascuna banda di frequenza la quantità
di taglio o di amplificazione applicata.
2. LED Signal/Clip: Mostrano i livelli degli
ingressi audio.
3. Display a 7-Segmenti: Mostra il
Programma selezionato, e la quantità di
taglio o di amplificazione impiegata al
momento di editare una banda.
4. Tasti di Selezione di Banda: Premere
questi tasti per selezionare una banda da
editare.
5. LED di Bypass: Indica che l’EQ è
bypassato.
6. Tasto di accensione: Accende e spegne
l’unità.
7. Tasti Up/Down: Cambiano Programma,
oppure incrementano o diminuiscono i
valori di guadagno(Gain)di Banda.
8. LED A/B/Link: Indicano se la curva a
display è per il canale A, canale B, o è
collegata a stereo.
CONFIGURAZIONE
PANNELLO POSTERIORE
Attenzione: Spegnere sempre il DEQ224
prima di collegare o scollegare qualsiasi
sorgente agli ingressi dell’unità.
1. Ingresso Canale A: Ingresso a Livello di
Linea Bilanciato 1/4" al Canale A. ingresso
nominale -10dBV, ingresso massimo +5dBV.
2. Ingresso Canale B: Ingresso a Livello di
Linea Bilanciato 1/4" al Canale B. ingresso
nominale -10dBV, ingresso massimo +5dBV.
3. Uscita Canale A: Uscita a Livello di Linea
Bilanciata 1/4" dal Canale A. uscita
nominale -10dBV, uscita massima +5dBV.
4. Uscita Canale B: Uscita a Livello di Linea
Bilanciata 1/4" dal Canale B. uscita
nominale -10dBV, uscita massima +5dBV.
5. Corrente Ingresso da 9VAC: ingresso per
spinotto cilindrico 9VAC. Collegare solo un
alimentatore Alesis 9VAC "P3" a questo jack.
Il collegamento a qualsiasi altro
alimentatore può causare danni irreparabili
all’unità.
