MANUEL D’UTILISATION
Détecteur de tension HT20

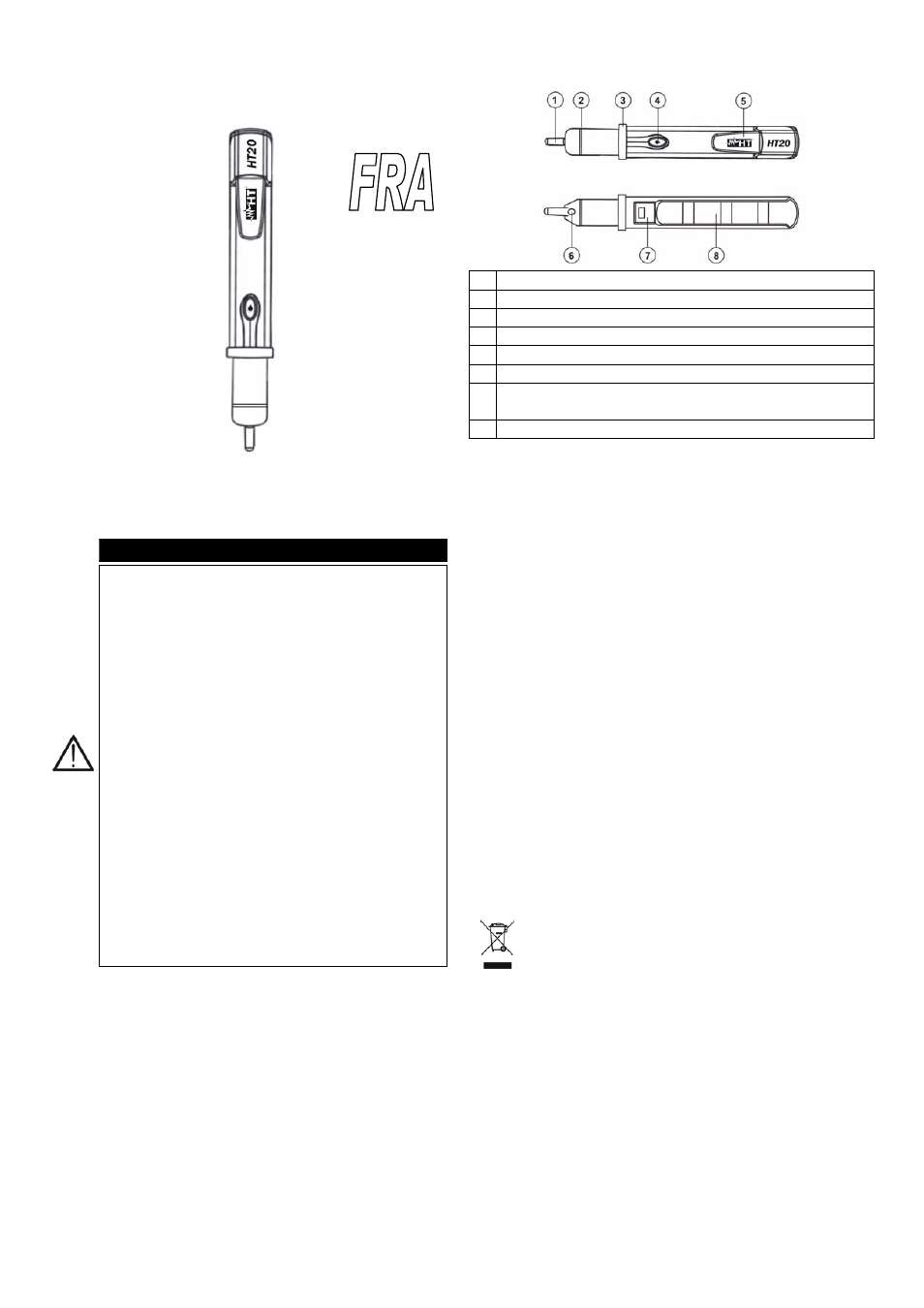

4. Description
5. Mode d’emploi
Pour utiliser l’instrument HT20, suivre cette procédure :
1 Capteur de détection de la tension
2 Référence pour mesures en CAT IV
3 Barrière de sécurité protège-mains
4 Touche ON/OFF pour activer la torche
5 Fermoir de poche
6 Torche
blanche
7
Connexion à emboîture pour coulisse capot de
batteries
8 Coulisse capot de batteries
1. Précautions et mesures de sécurité
Avant et pendant l’exécution des essais, veuillez suivre
scrupuleusement les indications suivantes :
ATTENTION

Ne pas suivre les recommandations
et/ou les instructions indiquées peut
endommager l’instrument, ses
composants ou mettre en danger la
sécurité de l’utilisateur.

Ne pas effectuer de mesures dans des
endroits humides ou en la présence de
gaz ou de matériaux explosifs, de
combustibles ou dans des endroits
poussiéreux.

Ne pas effectuer d’essais en cas de
dommages visibles de l’instrument.

Ne pas effectuer d’essais en cas de
valeurs en dehors de l’échelle de tension
déclarée.

Ne pas soumettre l’instrument à des
conditions de température et humidité en
dehors des limites déclarées.

Ne pas effectuer de détections avec la
main de l’utilisateur au-delà de la
barrière de sécurité protège mains.
2. Introduction
Le détecteur de tension HT20 peut détecter la tension AC
grâce à un témoin LED rouge et un buzzer. Une torche
blanche incorporée peut être également allumée en
appuyant sur ON/OFF.
3. Caractéristiques
 Détection de tension AC avec ou sans contact
 Détection sur parties conductrices et isolées
 Idéal pour essais sur prises et câbles et/ou circuits
électriques
 Indication de tension par LED rouge et buzzer
 Torche blanche activée en appuyant sur ON/OFF
 Dimensions réduites avec fermoir de poche
 Instrument idéal pour tout installateur électrique
1. Effectuer un test initial avec l’instrument sur un circuit
sous-tension. Remplacer les batteries si le témoin LED
rouge ne s’allume pas ou/et si le buzzer ne sonne pas.
2. Positionner le capteur à proximité ou en contact avec le
point à contrôler et vérifier que le témoin LED rouge
s’allume et que le buzzer sonne continuellement. Ne
pas effectuer de mesures la main de l’utilisateur au-
delà de la protection de sécurité et garder les
conducteurs non isolés au-delà de la ligne de
référence CAT IV (voir partie 2 de la figure).
3. Si nécessaire, appuyer sur ON/OFF pour allumer la
torche.
6. Remplacement des batteries
Pour remplacer les piles, suivre cette procédure :
1. Effectuer une légère pression sur la coulisse du capot
des batteries (voir partie 8 de la figure).
2. Défiler la coulisse du capot des batteries vers
l’extérieur.
3. Remplacer les piles avec des nouvelles de modèle
identique en faisant attention au respect de la polarité
indiquée.
4. Replacer la coulisse du capot de batteries jusqu’à
l’emboîter.
5. Ne pas jeter les piles usées dans l’environnement.
ATTENTION : ce symbole indique que
l’instrument doit être collecté et traité comme les
déchets du même type.
7. Spécifiques techniques

Echelle de référence : 100
1000VAC

Fréquence de mesure : 50/60Hz

Indications : LED et buzzer

Sécurité : CEI/EN61010-1

Catégorie de surtension : CAT IV 1000V

Niveau de pollution : 2

Piles : 2 alcalines de 1.5V type AAA NEDA24A LR03

Température d’utilisation : -10°C
 50°C

Humidité d’utilisation :-10
40°C <75%; 40 50°C <45%

Dimensions : 160 (L) x 26 (La) x 20(H) mm

Poids (batteries incluses) : 48g
Version FRA 3.01 – 17/09/2012
