Conecte un segundo soporte curvo intermedio, Conecte el soporte curvo posterior, Las conexiones shelterlock – ShelterLogic 62689 10 x 15 x 8 AutoShelter RoundTop 1015 - Sandstone User Manual
Page 26: 3x usan pernos de 1
Página 26
05_62689_0C
800598

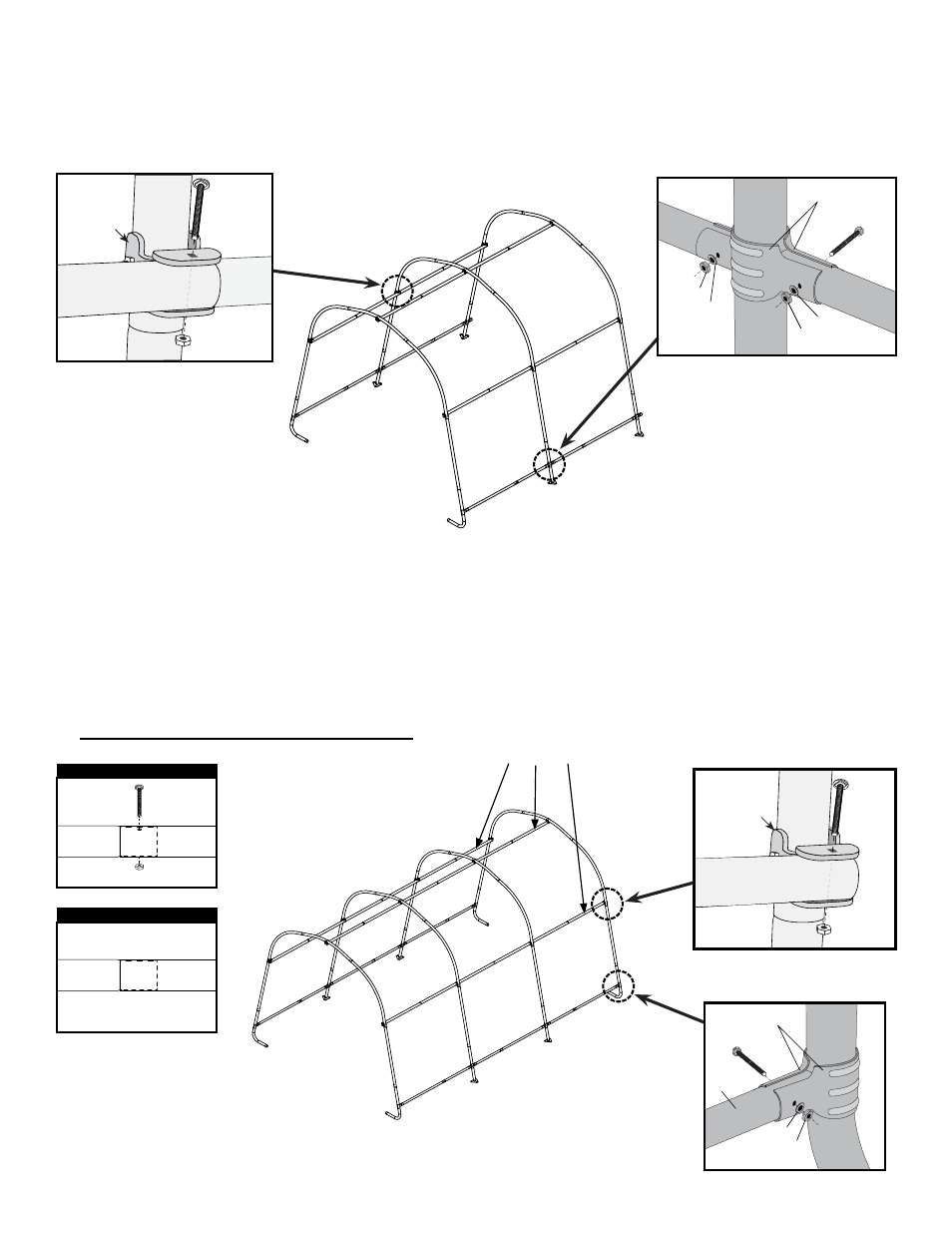

5. conecTe Un SeGUnDo SopoRTe cURVo inTeRMeDio
10115
Riel de
Cubierta
Riel de
Cubierta
13201
Soporte
Curvo
Intermedio
01010
01011
01010
01011
Repita los pasos del ensamble de los rieles de la de cruce y de cubierta.
Las conexiones ShelterLock
®
3X usan pernos de 1
7
/
8
pu (4,76 cm) #03032. Las Conexiones de Riel de Cubierta
usan pernos de 1
5
/
8
pu (4,13 cm) #10115.
Los rieles de cruce dan hacia adentro del AutoShelter.
800939
03032
01010
Soporte
Curvo
Intermedio
Riel de Cruce
6. conecTe el SopoRTe cURVo poSTeRioR
Ensamble los Rieles de Cruce
800599
800598
10115
01010
A
A. Ensamble 3 Rieles de Cruce usando las partes que se muestran.
B. Repita los pasos para ensamblar los 2 Rieles de Cubierta usando partes como se muestra.
C. Repita los pasos para conectar los Rieles de Cruce los ShelterLocks.
D. Repita los pasos para conectar los rieles de cubierta con las abrazaderas de rieles de cubierta.
¡Solo APREIETE A MANOS estos pernos!
Ensamble los Rieles de Cubierta
13345
800163
No hay pernos en esta conexión
B
D
10115
Riel de
Cubierta
13202
Soporte
Curvo de
Extremo
01011
01010
c
800939
03032
01010
800598
