Página 25 05_62689_0C

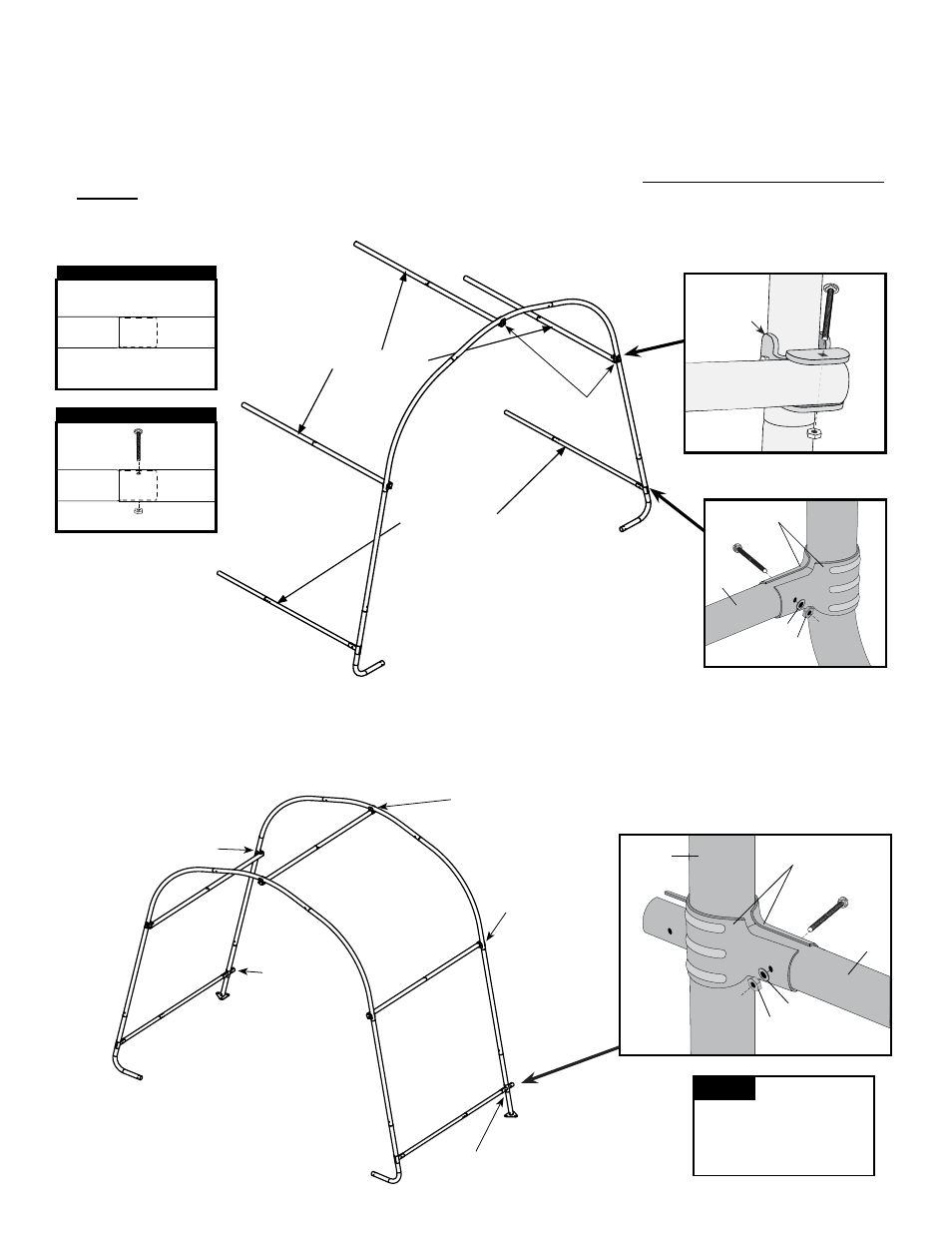

Riel de Cruce
A. Ensamble 2 Rieles de Cubierta usando las partes como se muestran.
B. Ensamble 3 rieles de cruce usando las partes como se muestra.
C. Conecte los Rieles de Cruce al Extremos del soporte curvo en los ShelterLock ® 3X.
D. Coloque los rieles de cubierta en cada pata y asegúrelo con con una abrazadera de cubierta como se muestra.
Deslice los Rielkes de Cubierta de manera que estén a 8 pulgadas del piso. ¡Solo APRIETE A MANO estos
pernos!
Las conexiones ShelterLock ® 3X usan pernos de 1 7
/
8
pu (4,76 cm) #03032. Las Conexiones de Riel de Cubierta
usan pernos de 1 5
/
8
pu (4,13 cm) #10115.
3. conecTe loS RieleS De cRUce Y RoeleS De
cUBieRTA Al RenTe Del SopoRTe cURVo FRonTAl
4. conecTe pRiMeRo el SopoRTe cURVo inTeRMeDio Al
SopoRTe cURVo FRonTAl
800939
Ensamble los Rieles de Cubierta
10115
Riel de
Cubierta
13201
Soporte
Curvo
Intermedio
01010
01011
Las conexiones ShelterLock ® 3X usan pernos de 1 7
/
8
pu (4,76 cm) #03032. Las Conexiones de Riel de Cubierta
usan pernos de 1 5
/
8
pu (4,13 cm) #10115. Los rieles de cruce dan hacia adentro del AutoShelter ® .
Riel de Cubierta
13345 800163
No hay pernos en esta conexión
A
Ensamble los Rieles de Cruce
800599 800599
10115
01010
B
c
800939
03032
01010
Riel de Cruce
D
10115
Riel de
Cubierta
13202
Soporte
Curvo de
Extremo
01011
01010
Las cabezas
de perno en los soportes
curvos de extremo deben
de dar hacia afuera para
evitar daños a la cubierta.
noTA:
800939
800939
800939
13201
13201
