FallTech DuraTech 6' Single/Twin Self‐Retracting Device - Manual (Page 22)

A
A
Overhead (Above Dorsal D-ring) Anchorage Condition
Condición del anclaje por encima del nivel de la cabeza (por encima del anillo en “D” dorsal)
C
C
B
B
D
D
2½
2½ pies
(0,8 m)
1½ pies
(0,5 m)
1½
1
1 pie
(0,3 m)
5 pies
(1,5 m)
5
SRD Deceleration Distance
Distancia de desaceleración del SRD
Safety factor
Factor de seguridad
D-ring shift and harness stretch
Cambio del anillo en “D” y elasticidad del arnés
Total Fall Clearance Required
Total de distancia despejada de caída requerida
If a potential Swing Fall Hazard condition is also present, additional Fall Clearance is needed in the above
calculation; see Chart 1 for calculating this additional required distance.
Si también existe una condición potencial de peligro de caída con balanceo, se necesitará una distancia despejada de caída
adicional en el cálculo anterior; consulte el Gráfico 1 para el cálculo de dicha distancia despejada adicional requerida.

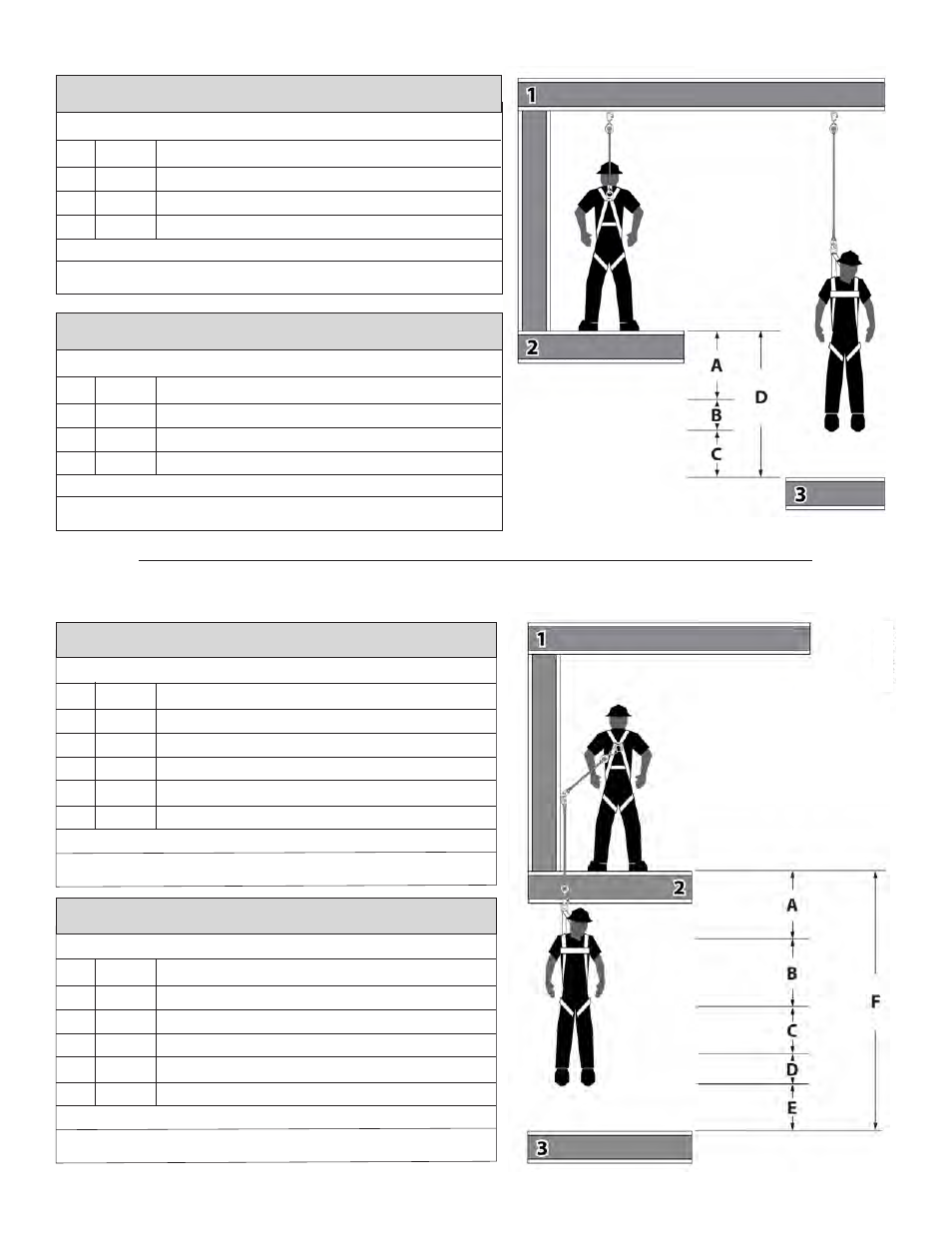

Fig. 3A: Minimum Required Fall Clearance- 6’ SRD
Fig. 3A: Distancia mínima de caída despejada requerida -
SRD de 6 pies (1,8 m)
1. Overhead Anchorage 2. Walking/Working Surface 3. Nearest Lower Level or Obstructio
1. Anclaje por encima de la cabeza 2. Superficie pa a trabajar/caminar 3. Próximo nivel u obstrucción inferior
D6SRD7.1
D6SRD8.1
T6SRD7
A
A
Non-Overhead (Below Dorsal D-ring) Anchorage Condition
Condición del anclaje que no está por encima del nivel de la cabeza
(por debajo del anillo en “D” dorsal)
C
C
E
E
B
B
D
D
F
F
2
1½
1½
2½
1
8½
Free Fall Distance due to Below D-ring Anchorage Condition
Distancia de caída libre debido a la condición por debajo del anclaje
del anillo en “D”
Additional D celeration Di tance due to Below D-ring a achment
Distancia de desaceleración adicional debido a la conexión por
debajo del anillo en “D”
Safety factor
Factor de seguridad
SRD Deceleration Distance
Distancia de desaceleración del SRD
D-ring shift and harness stretch
Cambio del anillo en “D” y elasticidad del arnés
Total Fall Clearance Required
Total de distancia despejada de caída requerida
If a potential Swing Fall Hazard condition is also present, additional Fall Clearance is needed in the
above calculation; see Chart 1 for calculating this additional required distance.
Si también existe una condición potencial de peligro de caída con balanceo, se necesitará una distancia
despejada de caída adicional en el cálculo anterior; consulte el Gráfico 1 para el cálculo de dicha
distancia despejada adicional requerida. T6SRD8
Fig. 3B: Minimum Required Fall Clearance- 6’ SRD
Fig. 3B: Distancia mínima de caída despejada requerida
- SRD de 6 pies (1,8 m)
1. Overhead Anchorage 2. Walking/Working Surface 3. Nearest Lower Level or Obstructio
1. Anclaje por encima de la cabeza 2. Superficie pa a trabajar/caminar 3. Próximo nivel u obstrucción inferior
2 pies
(0,6 m)
1½ pies
(0,5 m)
1½ pies
(0,5 m)
2½ pies
(0,8 m)
1 pie
(0,3 m)
8½ pies
(2,6 m)
