FRANÇAIS
FRAN
Ç
AIS
7
8
9
10
FONCTIONNEMENT DES ROBINETS
INSTALLATION DU CORPS DE BONDE

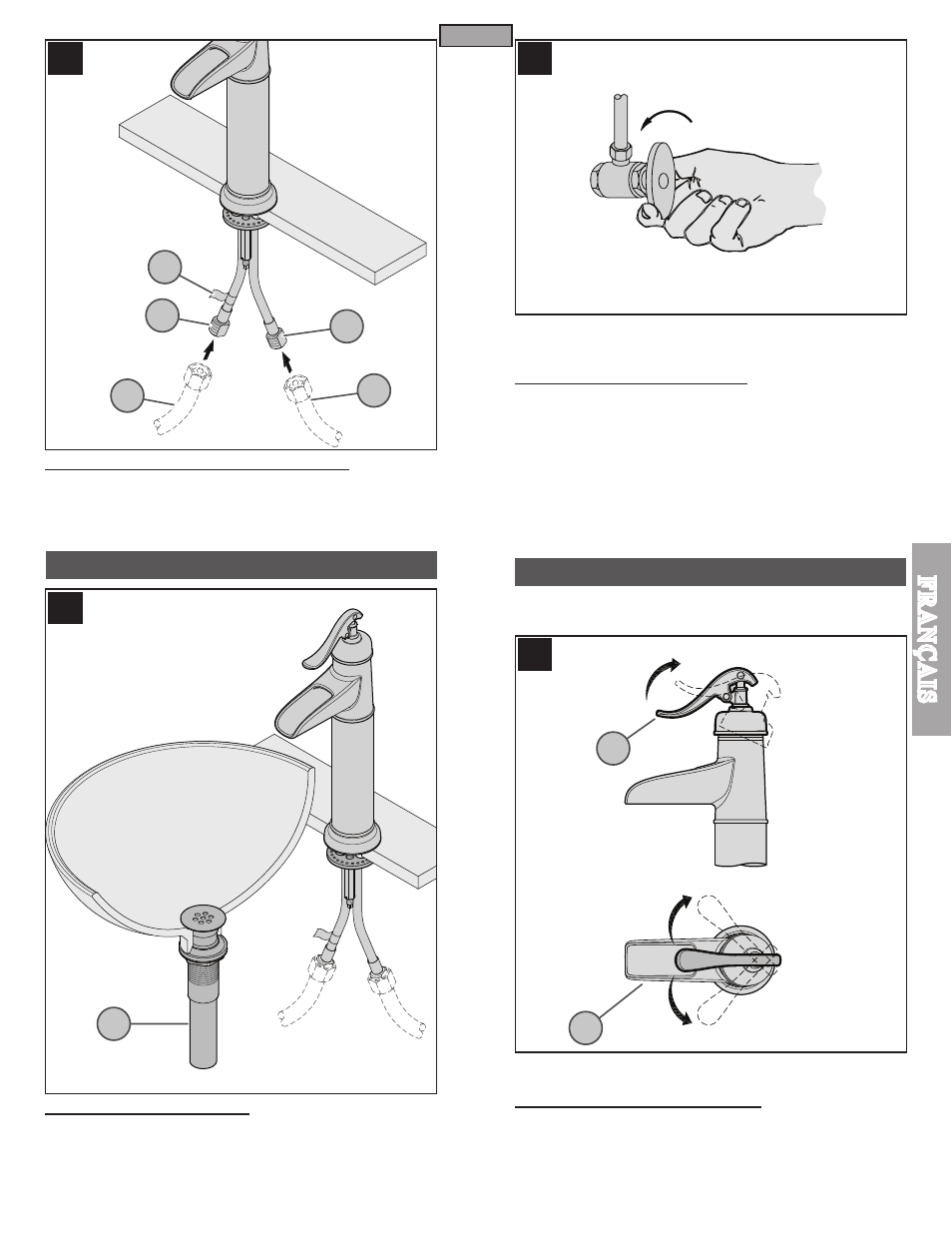

7 RACCORDEMENTS DES ARRIVÉES D’EAU
Raccorder les tuyaux d’arrivée d’eau (7A) aux entrées du robinets (7B). Raccorder le
tuyau d’arrivée d’eau chaude au raccord correspondant indiqué par le étiquette rouge
(7C). (Tuyaux d’arrivée d’eau ne sont pas incluses.) Suivez les instructions du fabricant
en installant des canalisations d’alimentation.
8 INSTALLATION DE LA BONDE
Installez et adapte le corps de bonde (8A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde. Pour des modèles de T40-YP, des corps de bonde
doivent être commandés séparément ! Pour les éviers avec moins de débordement
ordonnez le corps de drainage T47-7GL. Pour les éviers avec débordement ordonnez
le corps de drainage T47-9GS..
9 MISE EN SERVICE DU ROBINET
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifier le dessus et le
dessous du lavabo pour voir s’il y a des fuites.
10 FONCTIONNEMENT DU ROBINET
Le relevage de la manette (10A) active le robinet pour permettre à l’eau de couler. Le débit
augmente au fur et à mesure que l’on relève la manette (10A). Lorsqu’on tourne la manette
(10A) dans le sens antihoraire, la température de l’eau baisse jusqu’à ce que celle-ci soit
tout à fait froide. Lorsqu’on tourne la manette (10A) dans le sens horaire, la température de
l’eau augmente jusqu’à ce que celle-ci soit très chaude.
9
CHAUD FROID
OUVERTURE
CHAUD
FROID
7C
7B
7A
7A
7B
10A
10A
8A
