6
5
3
4
Merci d’avoir acheté ce produit Price Pfi ster. Tous les produits Price Pfi ster sont fabriqués avec soin et contrôlés à l’usine pour offrir une longue durée de service
sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage de base et de nos illustrations très claires. Pour
toute question concernant la pose de ce mitigeur de salle de bain, appeler le 1-800-Pfaucet (1-800-732-8238).

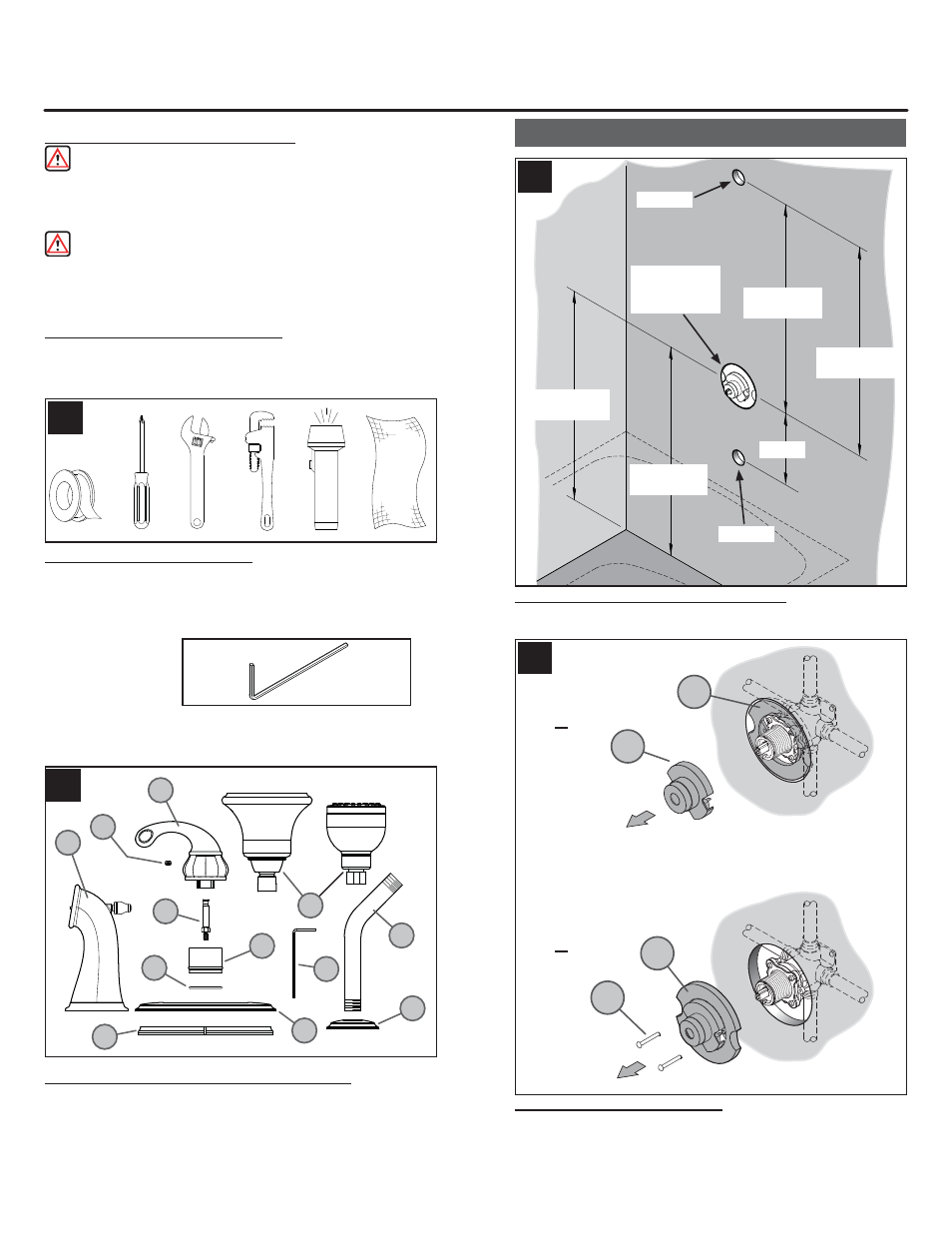

1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de
procéder à la pose. Price Pfi ster recommande de faire appel à un professionnel
en cas d’incertitude quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
AVERTISSEMENT : ce produit est conçu pour être utilisés avec les
mitigeurs à régulation de pression Price Pfi ster de la série 0X8. Il ne s’adaptera
à aucun autre produit.
S’il vous plaít révisez les instructions d’installation de la value 0X8 avant d’installer
ce product.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement à côté du compteur d’eau. En cas de remplacement d’une garniture
existante, la déposer et nettoyer soigneusement la surface de montage.
3 OUTILLAGE RECOMMANDÉ
• Ruban PTFE de plombier ou mastic d’étanchéité de fi letage
• Tournevis cruciforme • Clй а molette • Clé serre-tube
• Lampe de poche • Chiffon
L’installation exige un manchon fi leté pour tuyau pour la pose du bec, ainsi
que d’autres outils.
Ce produit est fourni avec une clé mâle coudée destinée au serrage d’une vis
de pression placée dans le moyeu.
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, s’assurer qu’elle contient toutes les pièces suivantes :
A Bride d’étanchéité B Bride de garniture C Rondelle
D Manchon de retenue E Rallonge de tige F Moyeu et manette
G Vis de pression H Clé mâle coudée J Bec à mécanisme de dérivation
K Bras de douche L Douchette M Bride de douche
Si l’une quelconque de ces pièces est manquante, bien vouloir contacter le
service après-vente de Price Pfi ster au 1-800-Pfaucet (1-800-732-8238).
5 CONTRÔLE DE LA ZONE DE TRAVAIL
Vérifi er que le diamètre et la position des trous sur le mur sont corrects.
6 OPTIONS DE PARE-PLÂTRE
A. En cas de pose avec pare-plâtre, éjecter la section centrale (6B) du pare-
plâtre (6A). L’utilisation d’un pare-plâtre est facultative pour les installations
standard.
B. En cas de pose sans pare-plâtre, retirer la vis (6C) et le pare-plâtre (6A).
ÉTAPES DE LA POSE
10
30”
Tub & Shower
48”
Tub & Shower
8” Min.
30”
Shower Only
48”
Shower Only
1 1 /
4
” Dia.
4 3 /
4
” Dia.
4” Dia. for Thin
Wall Installation
1 1 /
4
” Dia.
A
B
6B
6A
6C
6A
A
B
C
D
F
G
H
K
L
M
E
OU
J
