ESPAÑOL

ESP

ÑÑ

Gracias por haber comprado este producto Price Pfi ster. Todos los productos Price Pfi ster están diseñados cuidadosamente y son sometidos a
pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas
y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).

1 ANTES DE PROCEDER

ADVERTENCIA: Lea todas las instrucciones antes de proseguir. ¡Price Pfi ster

recomienda llamar a un profesional si tiene dudas sobre la instalación de este
producto!
Este producto debe instalarse de acuerdo con todos los códigos locales y estatales
de plomería y construcción.

ADVERTENCIA: Este producto fue diseñado para usarse con la válvula de

desvío Price Pfi ster Serie 15-IWD. No funcionará con ningún otro producto. Sírvase
examinar las instrucciones de instalación de la válvula de desvío Serie 15-IWD antes
de instalar este producto.

2 CIERRE EL SUMINISTRO DE AGUA

Localice las cañerías de entrada del agua y cierre las válvulas de suministro.
Generalmente se encuentran cerca del medidor de agua. Si está reemplazando una
unidad existente, retire la unidad vieja y limpie bien la superfi cie de montaje.

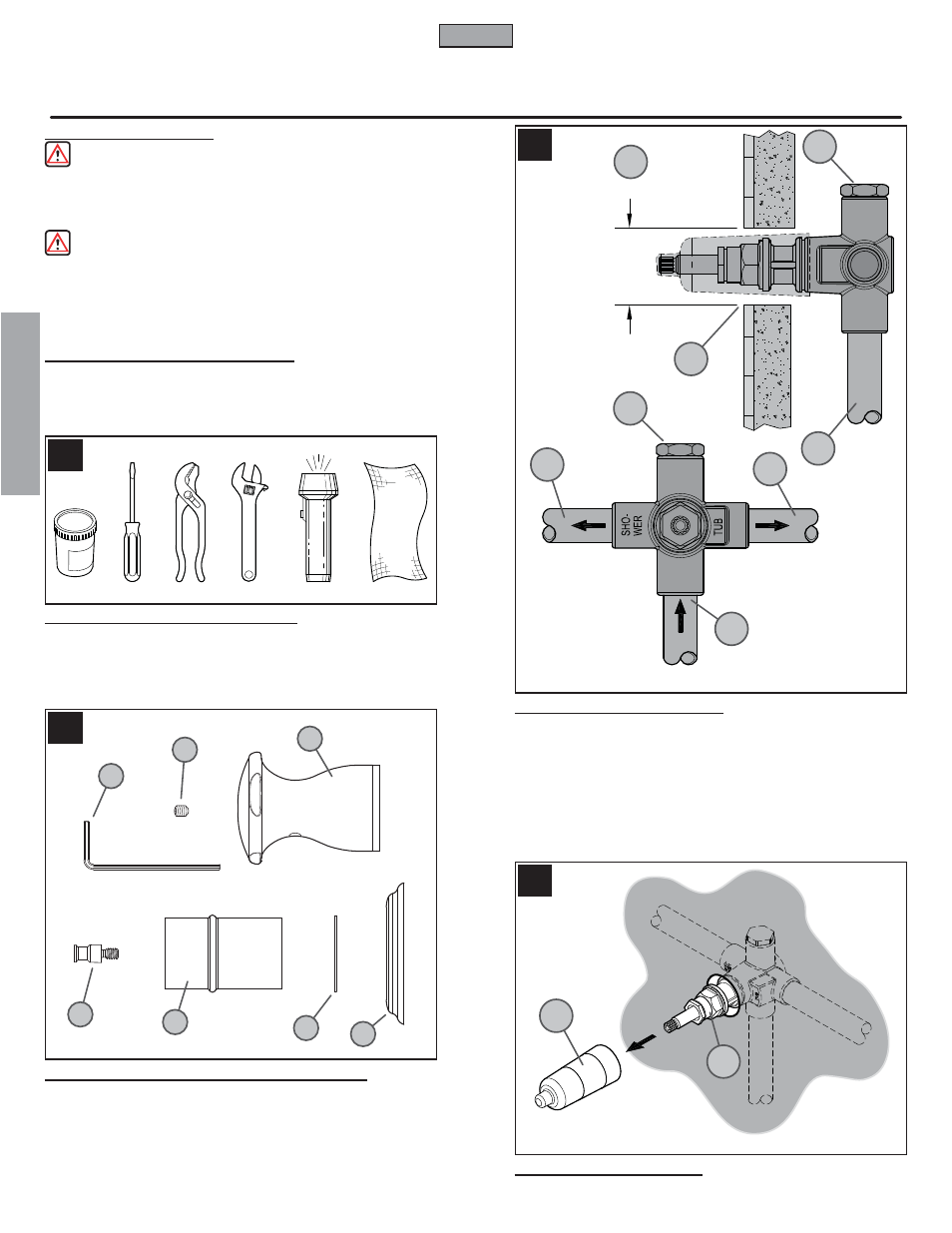

3 HERRAMIENTAS RECOMENDADAS

• Cinta para plomero o sellador para roscas de PTFE

• Destornillador Phillips

• Alicates

• Llave ajustable

• Linterna

• Paño

Para la instalación se necesitará un niple para tubería para la instalación del surtidor,
además de otras herramientas.

4 VERIFICACIÓN DEL CONTENIDO DE LA CAJA

Después de abrir la caja, verifi que que se incluyan todos los artículos siguientes:

A Manija

B Brida de la moldura

C Arandela

D Camisa del retén E Vástago de extensión

F Llave hexagonal

G Tornillo de fi jación

Si falta alguno de estos artículos, comuníquese con el departamento de Servicios al
Consumidor de Price Pfi ster al 1-800-Pfaucet (1-800-732-8238).

5 UBICACIÓN DE LA VÁLVULA

Asegúrese de situar el cuerpo de la válvula de desvío (5A) correctamente en la pared,
donde la salida de la ducha de la válvula de suministro debe conectarse a una de las
entradas del cuerpo de la válvula de desvío (5B). Asegúrese de que las conexiones de
la salida de la ducha (5C) y la salida de la tina (5D) estén bien conectadas. Asegúrese
de que la otra salida de la válvula de desvío (5E) esté tapada.
El agujero central (5F) en la pared debe ser de 2,00 pulg. de diámetro.

6 RETIRO DE LA CUBIERTA

Retire la cubierta de plástico (6A) del cuerpo de la válvula de desvío (6B).

ENTRADA

2,00 pulg. de diám.

A LA

SALIDA

PRIMARIA

A LA

SALIDA

SECUNDARIA
