Fr a n fran çç a is ais – Pfister 016-2DFK User Manual

Page 9

FRANÇAIS

FRAN

ÇÇ

AIS

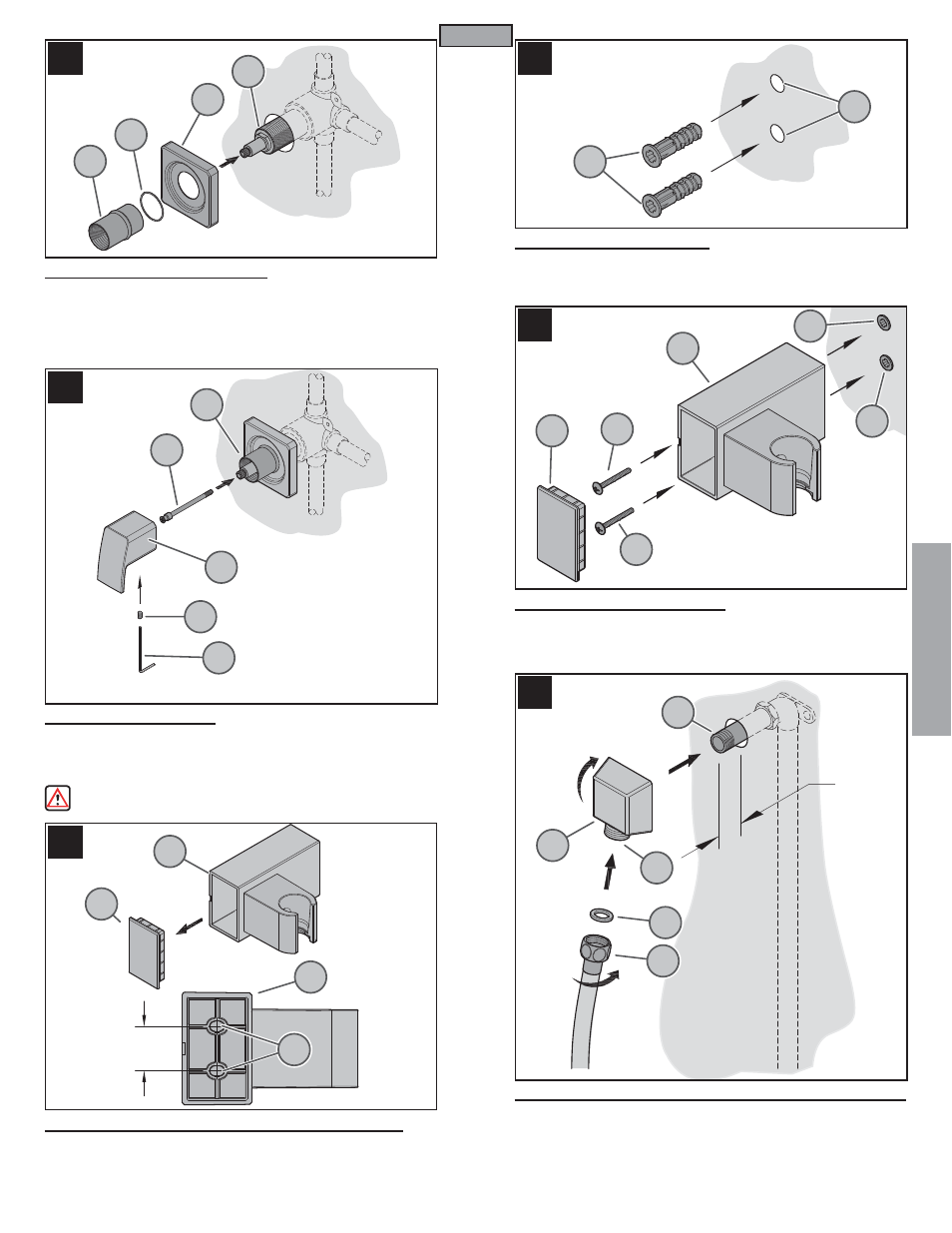

7 FIXATION DE LA COLLERETTE

Placez la collerette (7A) sur l’inverseur (7B). Placez la rondelle protectrice (7C) sur
l’extrémité courte du manchon réversible (7D). Vissez le manchon (7D) sur la partie fi letée
de l’inverseur (7B). Resserrez manuellement le manchon (7D) jusqu’à ce que la collerette
(7A) soit fermement ajustée à la surface fi nie du mur. Si l’extrémité courte du manchon
(7D) est trop courte, retournez ce dernier et utilisez l’extrémité la plus longue.

8 FIXATION DE POIGNÉE

Vissez la tige de rallonge (8A) sur la tige de l’inverseur (8B). Filetez la vis (8C) sur la
poignée (8D) et ne la faites tourner que de trois ou quatre tours. Placez la poignée
(8D) sur la tige de rallonge (8A) et serrez la vis (8C) à l’aide de la clé hexagonale (8E)
fournie.

Assurez-vous que la vis (8C) est bien fi xйe а la poignée (8D).

9 EMPLACEMENTS DES TROUS POUR DU SUPPORT

Enlevez la couverture (9A) du bâti de le support mural (9B). Utilisez les trous dans du
le support mural (9C) pour installer dans le lieu souhaité. Marquer l’emplacement des
trous de vis au moyen d’un poinçon ou d’un pointeau. Ces trous doivent être alignés
verticalement.

10 FIXATION DE LES TROUS

Percer deux trous (10A) de

po. En cas d’installation sur un poteau, percer deux

trous de

po et ne pas utiliser de chevilles (10B). Enfoncer les chevilles (10B) dans

les trous (10A) jusqu’à ce qu’elles affl eurent au mur.

11 POSE DU SUPPORT MURAL

Placer le support mural (11A) sur le mur et enfoncer les vis de montage (11B) dans ses
trous (11C) et les serrer jusqu’à ce que le support (11A) soit contre le mur. Ne pas trop
serrer ! Insérez le couverture (11D) dans le support mural (11A).

12 INSTALLATION DU COUDE DE BRANCHEMENT ET DU FLEXIBLE

Coller du ruban PTFE de plombier sur les deux extrémités du manchon fi leté (12A) (non
fourni). Visser le manchon fi leté (12A) dans le coude qui se trouve à l’intérieur du mur.
Le manchon fi leté (12A) doit dépasser de 6,5 à 9,5 mm (

po) du mur fi ni. Visser

le coude de branchement (12B) sur le manchon fi leté (12A) et serrer jusqu’à ce que le
coude de branchement soit dans la position correcte et contre le mur fi ni. Raccorder le
fl exible (12C) dans la sortie (12D) du coude en tournant le raccord métallique (12E).

10A

10B

3/4”

11A

11D

11B

11C

11B

12A

12B

12C

12E

12D

1/4 - 3/8

po.
