FRANÇAIS

FRAN

AIS

INSTALLATION DU CORPS DE BONDE

FONCTIONNEMENT DES ROBINETS

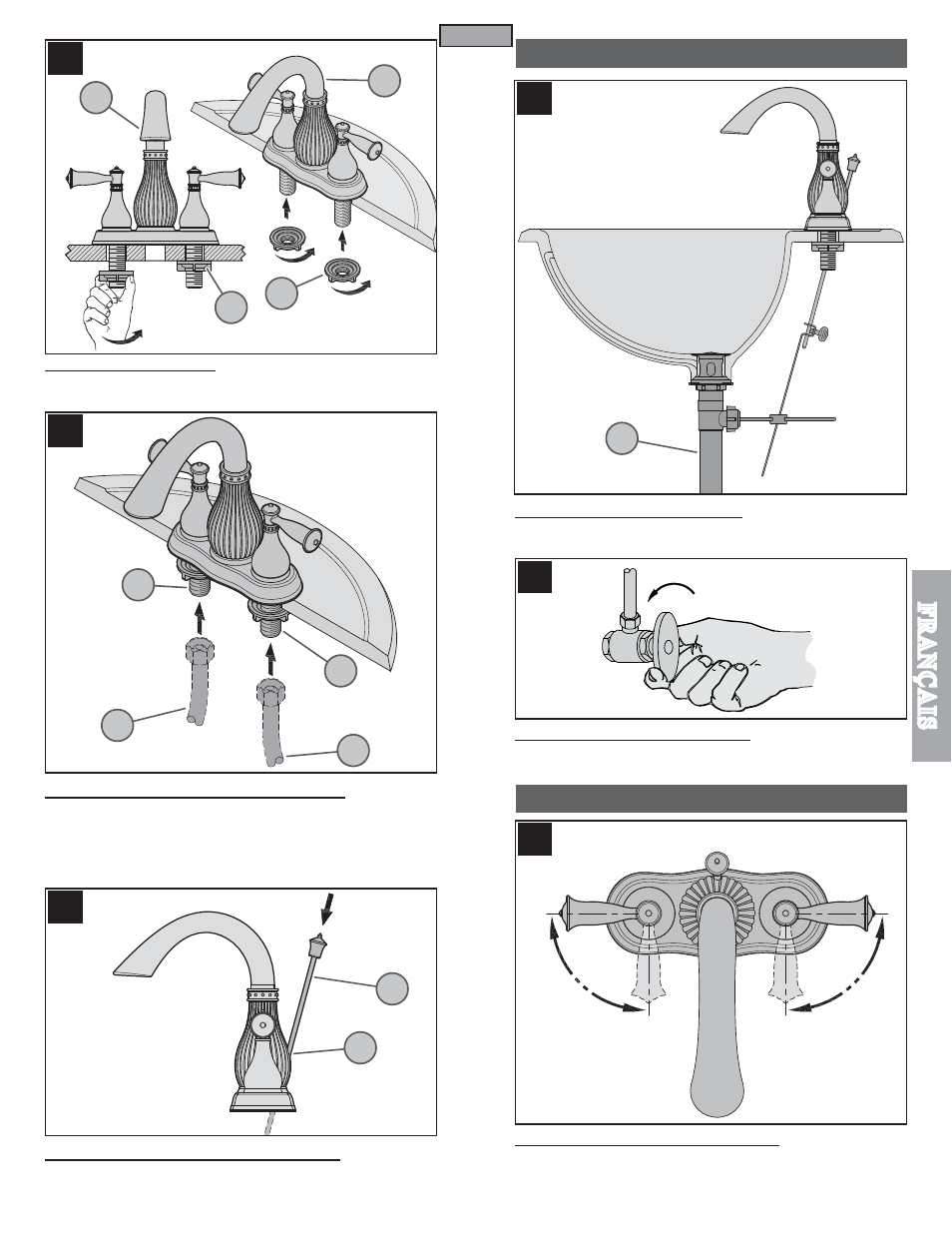

7 FIXATION DU ROBINET

Aligner le robinet (7A) par rapport à la surface de l’évier. Le ﬁxer depuis le dessous de
l’évier au moyen des écrous à oreilles (7B). Serrer ceux-ci avec les doigts.

8 RACCORDEMENTS DES ARRIVÉES D’EAU

Reliez l’arrivée d’eau (8A) aux entrées du robinet (8B). Les canalisations d’alimentation
d’eau chavole entrent á l’admission gauche. Les canalisations d’alimentation d’eau froide
entrent á l’admission droite.(Tuyaux d’arrivée d’eau ne sont pas incluses.) Veuillez suivre
les instructions du fabricant quand installant les robinets d’arrivée.

9 RACCORDEMENT DE LA TIGE DE BONDE

Introduire la tige de levage (9A) dans le trou percé à l’arrière du bec (9B).

10 INSTALLATION DE LA BONDE

Installez et adapte le corps de bonde (10A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.

11 MISE EN SERVICE DU ROBINET

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus et le
dessous du lavabo pour voir s’il y a des fuites.

12 FONCTIONNEMENT DES ROBINETS

Robinet d’EAU FROIDE : fermeture-sens antihoraire, ouverture-sens horaire; Robinet
d’EAU CHAUDE : fermeture-sens horaire, ouverture-sens antihoraire.

Note : Il doit purger le robinet avant d’ouvrir les valves (consultaz au pas 13).

10A

OUVERT

FROIDE

CHAUDE

FROIDE
