33

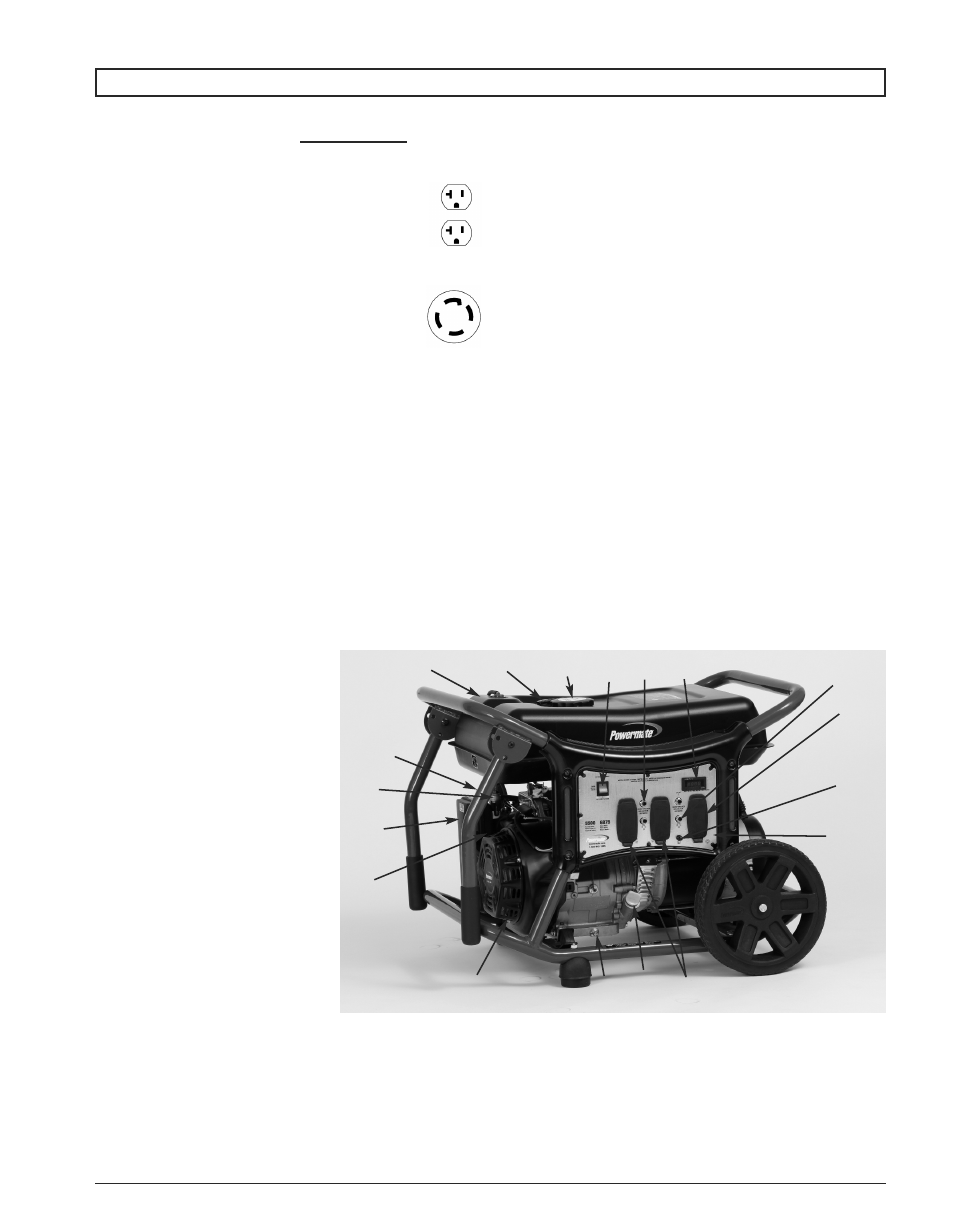

A. Panel de control
NOTA: El carga total dibujado de todos receptáculos no debe
exceder los valores nominales de la placa de identificación.
B. Receptáculo de 120 voltios, 20 amperes
20 amperes de la corriente se pueden dibujar del
receptáculo. Sin embargo, la potencia total extraída debe
mantenerse dentro de los valores nominales de la placa de
identificación.
C. Receptáculo de cierre giratorio de 120/240 voltios,
30 amperes
La corriente repleta máxima de la carga puede ser
dibujada del 120/240 receptáculo del voltio, proporcionó lo
es el único receptáculo utilizado. La corriente total debe
limitarse al valor nominal de la placa de identificación. Si se utiliza
un receptáculo de 120/240 voltios junto con los receptáculos de 120
voltios, la carga total extraída no debe exceder los valores nominales
de la placa de identificación.
D. Protector de circuito
Los receptáculos se protegen mediante un protector de circuito
de CA. Si se sobrecarga el generador u ocurre un protector de
circuito externo, el protector de circuito saltará. Si esto ocurre,
desconecte todas las cargas eléctricas y trate de determinar la causa
del problema antes de usar el generador nuevamente. Si la sobrecarga
causa que salte el protector de circuito, reduzca la carga. NOTA: Si
salta continuamente el protector de circuito, se podría dañar el
generador o el equipo. El protector de circuito puede restaurarse
pulsando el botón del protector.
E. Terminal del Tierra
F. Filtro de aire
G. El motor On/Off (En/De)
Interruptor
H. Motor 420 CC OHV
I. Arranque retráctil
J. Palanca de estrangulación del
motor
K. Llenado de Aceite
L. Tapón de Drenado de Aceite
M. Tanque de metal de combustible
con capacidad de 26.5 litros
(7 galones)
N. Tapa de combustible
O. Indicador de combustible
P. Corte de combustible
Q. Multímetro
• Cuando el generador se encienda, el valor del voltaje se
mostrará primero.
• Presione y suelte el botón MODE (modo) para alternar entre
Voltaje, Frecuencia, Contador de horas total y
Cronómetro de Mantenimiento/Funcionamiento.
• Voltaje (V) muestra el voltaje operativo del generador.
• Frecuencia (F) muestra la frecuencia en hercios a la que está
funcionando el generador.
• El Cronómetro de Mantenimiento/Funcionamiento muestra
el tiempo en horas y minutos en que el generador está en
funcionamiento. El cronómetro de funcionamiento se reinicia
a 00:00 cuando el generador se apaga. Este cronómetro de
funcionamiento incluye un recordatorio de mantenimiento.
Cuando el generador nuevo haya funcionado durante 25
horas, el contador mostrará P25. Esto tiene el objetivo de
recordarle que debe cambiar el aceite luego de las primeras 25
horas de funcionamiento.
• Cuando el Cronómetro de Mantenimiento/Funcionamiento
muestre P50, le está recordando que debe limpiar el filtro de
aire.
• Cuando el Cronómetro de Mantenimiento/Funcionamiento
muestre P100, le está recordando que debe cambiar/limpiar el
filtro de combustible, limpiar el filtro de aire y cambiar el
aceite.
CARACTERISTICAS DEL GENERADOR CARACTERISTICAS DEL GENERADOR
Español Línea Directa 1-800-445-1805
A
B
P
D
I
K
L
G
J
N
C
E
D Q M
H
O
F
