IEI Integration IPX-9S-RS v3.01 User Manual

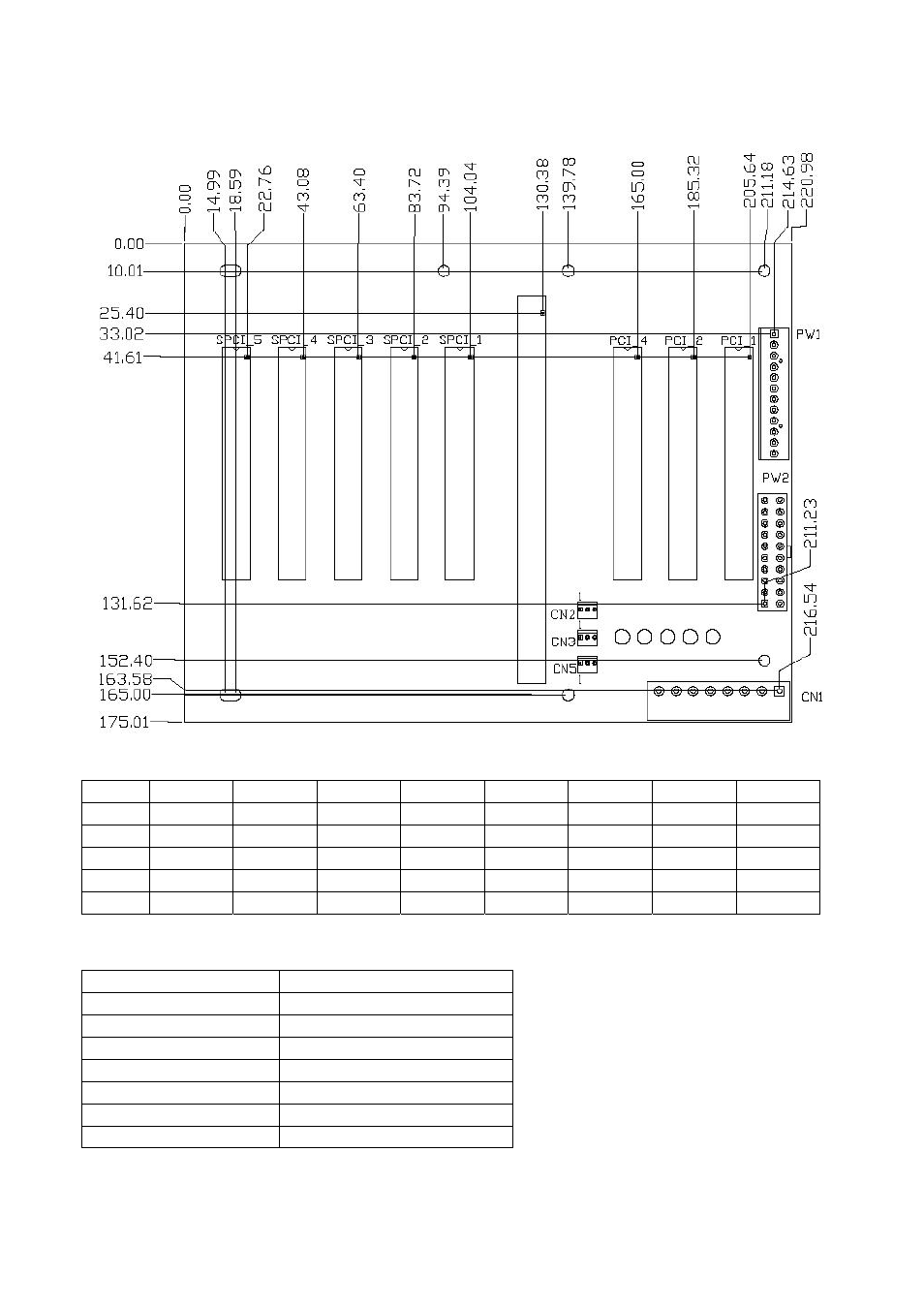

Ipx-9s backplane, Dimension

IPX-9S Backplane
Dimension:
Routing List
PCI SLOT
1 2 4 3-1 3-2 3-3 3-4 3-5
IDSEL
AD19 AD20 AD22 S_AD20 S_AD21 S_AD22 S_AD23
S_AD24
INTA
A D B C D A B C
INTB
B A C D A B C D
INTC
C B D A B C D A
INTD
D C A B C D A B
Connectors
CONNECTOR DESCRIPTION
PISA1 PCISA
connector
PCI1-PCI8
32-BIT PCI BUS connectors
PW1
P8/P9 power connector
PW2 ATX
power
connector
CN1
DC power outlet
CN2
ATX P/S control connector
CN3, CN5
Fan connector
