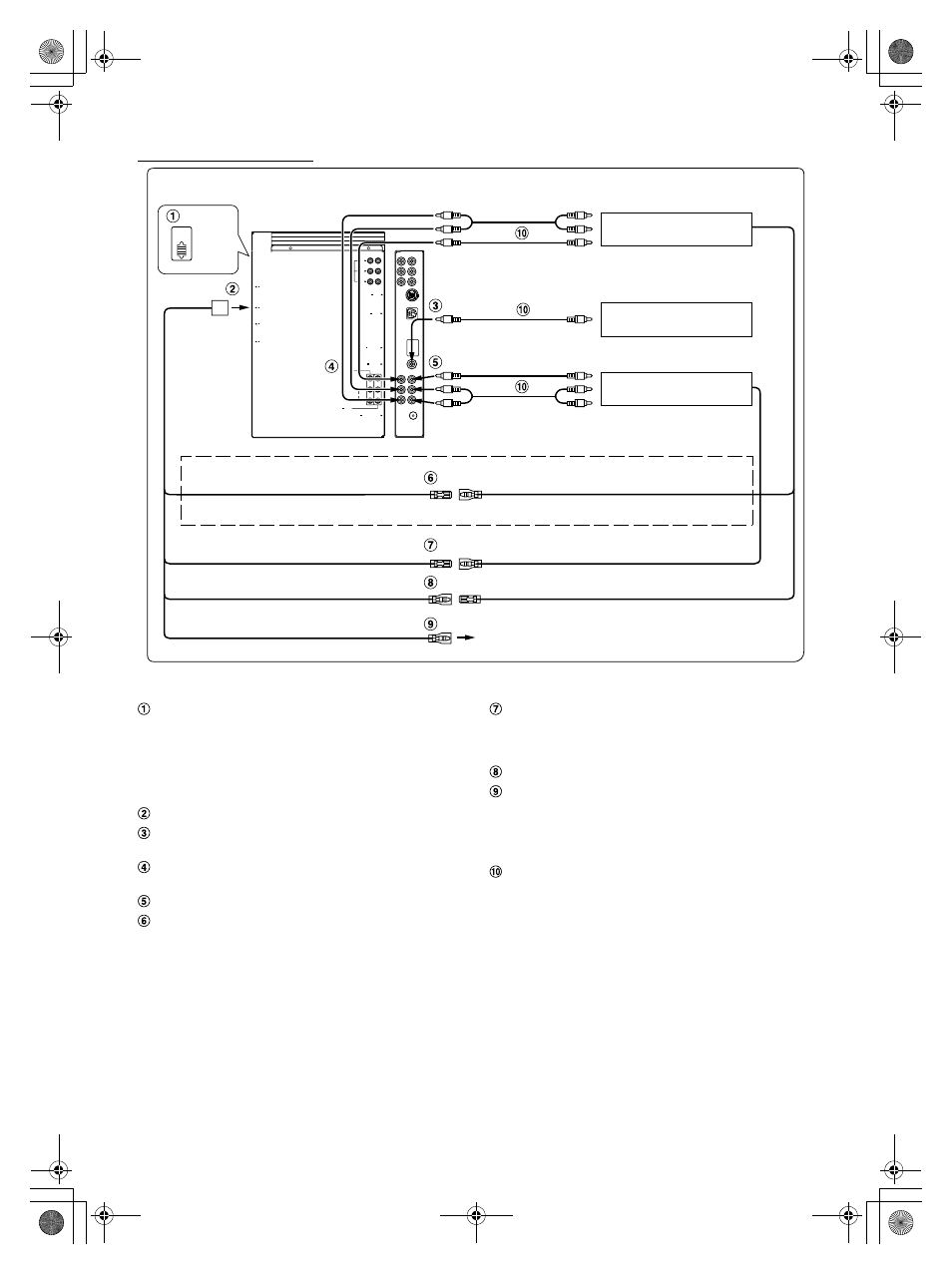

Conexión de equipos externos
DISPLAY OUT
NAVIGATION IN
REMOTE IN / OUT
PRE IN/OUT
Ai-NET
FRONT
L R
SUBW.
REAR
POWER SUPPLY
AUX OUT
AUX IN
VIDEO
AUDIO
(MONO)
R
L
RADIO ANTENNA IN
CAMERA IN
AV SELECTOR
EXT.OUT
NORM
EQ/DIV
Caja del
sintonizador del
IVA-D310
Al terminal de entrada de audio
Interruptor del sistema
Si conecta un ecualizador o un separador utilizando un
elemento Ai-NET, sitúe este interruptor en la posición EQ/
DIV. Si no hay ningún dispositivo conectado, deje el
interruptor en posición NORM.
• Asegúrese de desconectar la unidad antes de cambiar la
posición del interruptor.
Terminal de entrada/salida (IN/OUT) remota
Terminal de entrada CAMERA
Utilícelo cuando conecte una cámara de visión posterior.
Terminal de salida de vídeo/audio AUX
Utilícelo cuando conecte un monitor opcional, etc.
Terminal de entrada de vídeo/audio AUX
Cable de control del monitor (blanco/rosa)
Conéctelo al cable de control del monitor trasero
compatible con el panel sensible al tacto.
Cable de salida del control remoto (blanco/marrón)
Conecte este cable al cable de entrada del control remoto.
Este cable permite la salida de señales de control del
control remoto.
Cable de entrada del control remoto (blanco/marrón)
Conéctelo al borne positivo de la luz trasera del
automóvil que se enciende al activar la marcha atrás
(R) con la palanca de cambio.
La imagen de vídeo cambia a la cámara trasera. Está
relacionado con situar el coche en marcha atrás (R).
Prolongador eléctrico RCA (vendido por separado)
Al terminal de entrada de vídeo
Al terminal de salida de vídeo
Al terminal de salida de vídeo
Al terminal de salida de audio
Monitor trasero
(se vende por separado)
Cámara trasera
(Se vende por separado)
Sintonizador de TV o VCR
(se vende por separado)
(blanco/rosa)
CONTROL DEL
MONITOR CONTROL DEL
MONITOR
(blanco/rosa)
(blanco/marrón) SALIDA REMOTA
ENTRADA
REMOTA
(blanco/marrón)
(blanco/marrón)
ENTRADA
REMOTA
SALIDA REMOTA (blanco/marrón)
(naranja/blanco) MARCHA ATRÁS
Usar sólo si está conectada la cámara trasera.
* Conéctelo al monitor trasero compatible con el panel sensible al tacto.
