6

1

5

3

4

2

6

7

Para impedir el

uso no autori-

zado del cabrestante, retire el control

colgante y guárdelo en un sitio limpio

y seco como la guantera.

Paso (5)

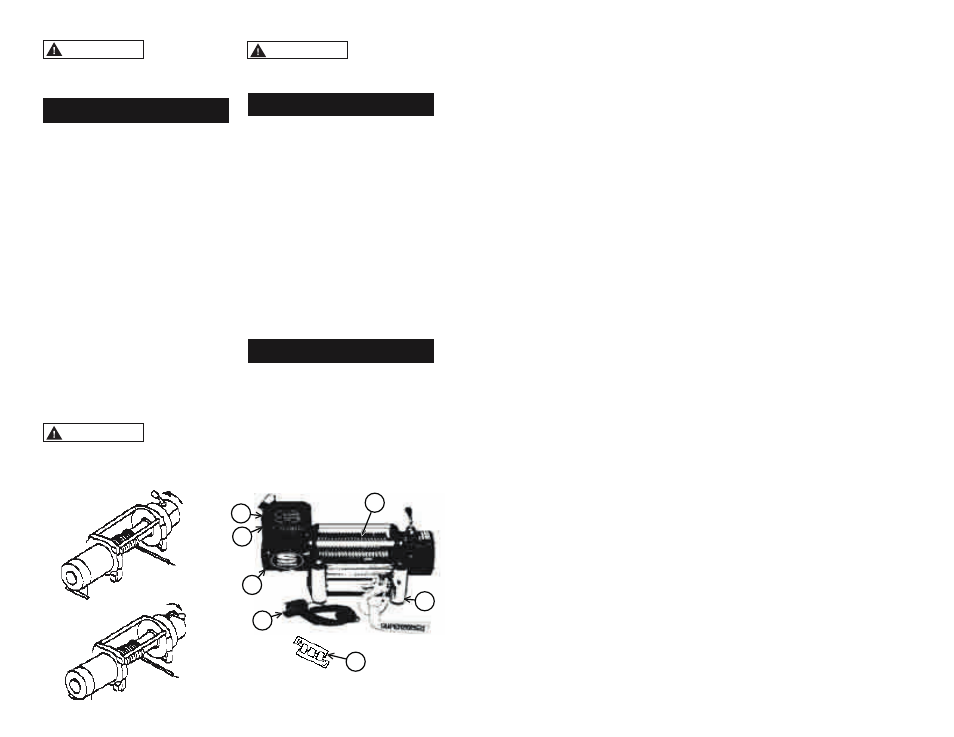

(Ver la figura 9) ajuste la perilla del

embrague de funcionamiento manual

en la posición “Disengaged” (Desacti-

vado). Si hubiese una carga en el cable

metálico la perilla del embrague quizá

no se mueva fácilmente. NO FUERCE LA

PERILLA DEL EMBRAGUE. Para libe-

rar la tensión en el embrague, suelte

gradualmente una longitud de cable

metálico. Extraiga varios pies de cable

metálico del tambor. Devuelva la perilla

del embrague a la posición ”Engaged”

(Activado). Active momentáneamente

el cabrestante en desenrollado de cable

para verificar la dirección de giro del

tambor. Si el tambor gira en la dirección

errónea, revise el cableado. Suelte el

embrague, tire del cable metálico y

asegúrelo en el punto de anclaje o en la

carga. Cerciórese de que queden al me-

nos cinco (5) vueltas de cable metálico

en el tambor. Vuelva a activar el tambor

girando la perilla del embrague a la

posición “Engaged” (Activado).

El embrague

debe estar com-

pletamente activado antes de poner

en marcha el cabrestante. Nunca ac-

tive la perilla del embrague mientras

esté girando el tambor.

Si el motor del

cabrestante se

detiene, no siga aplicando

alimentación eléctrica.

Un cabrestante eléctrico es como

cualquier otra herramienta eléctrica

activada por motor como un taladro

eléctrico o una sierra eléctrica. No

se debe permitir que un motor se

caliente demasiado. La aplicación de

precauciones normales prolongará

la vida útil de su motor. Asegúrese

de que las operaciones de tiro sean

lo más breve posibles. Si el motor

parece muy caliente al tacto,

detenga el proceso y deje que el

motor se enfríe.
Si desea más información y

llenar su formulario de garantía,

visite nuestra página Web en

www.superwinch.com.

Núm. de referencia Descripción Número de parte

1 Conjunto de alambre

metálico de 3/8” x 85’

90-12879

2 Control remoto

90-12864

3 Solenoide (sin cubierta)

90-12877

4 Motor

90-12867

5 Cubierta de solenoide con

receptáculo

90-12878

6 Conjunto de disyuntor

90-22860

7 Guía de cabos de rodillos

2302293

PRECAUCIÓN

FUNCIONAMIENTO MANUAL

Figura 9

PRECAUCIÓN

SERVICIO INTERMITENTE

PRECAUCIÓN

LISTA DE PARTES DE REPUESTO

18

Activado

Desactivado
