6602LP 16 Rev. 04/14/14
MODELE 6602LP
CAPACITÉ DE 2 TONNES
CRIC UTILITAIRE À PROFIL SURBAISSÉ
INSTALLATION
POUR IDENTIFIER LES PIÈCES, VEUILLEZ VOUS RÉFÉRER À L'ILLUSTRATION EN VUE ÉCLATÉE DANS CE MANUEL.
1. Appuyer sur le dispositif de verrouillage de poignée supérieur dans la poignée supérieure tout en insérant l'extrémité de la poignée supérieure
dans la poignée inférieure. Pivoter la poignée supérieure d'un mouvement va-et-vient jusqu'à ce que le dispositif de verrouillage de poignée soit
inséré dans le trou de verrouillage dans la poignée inférieure.
2. Dévisser le verrou de poignée de manière qu'il n'interfère pas avec l'insertion de la poignée dans le raccord de poignée. Insérer la poignée dans
le raccord de poignée et pivoter l'ensemble de poignée d'un mouvement va-et-vient jusqu'à ce que la soupape de desserrage se loge dans le
receveur au fond de la poignée. Fixer la poignée dans le raccord de poignée en serrant le verrou de poignée.
3. Parfois, de l'air se loge dans le système hydraulique au cours du processus de port et manutention. Si la pompe semble spongieuse ou il n'y
a pas de mouvement de pompage incrémental complet, ou le cric le lève pas à une hauteur maximale, suivre les instructions suivantes afin de
purger l'air du système :
a. Avec le bras de relevage dans sa position complètement rétractée et le levier tourné dans le sens des aiguilles d'une montre jusqu'à ce qu'il
arrête, tourner le levier dans le sens inverse des aiguilles d'une montre deux tours complets.
b. Pomper le cric en 15 mouvements de pompage incrémentaux complets.
c. Tourner la poignée de pompage dans le sens des aiguilles d'une montre jusqu'à ce qu'elle arrête et ensuite pomper la poignée jusqu'à ce que
le bras de relevage atteigne une hauteur maximale.
d. Répéter les étapes "A" à "C" jusqu'à ce que tout l'air soit purgé du système.
MANUEL DU PROPRIÉTAIRE

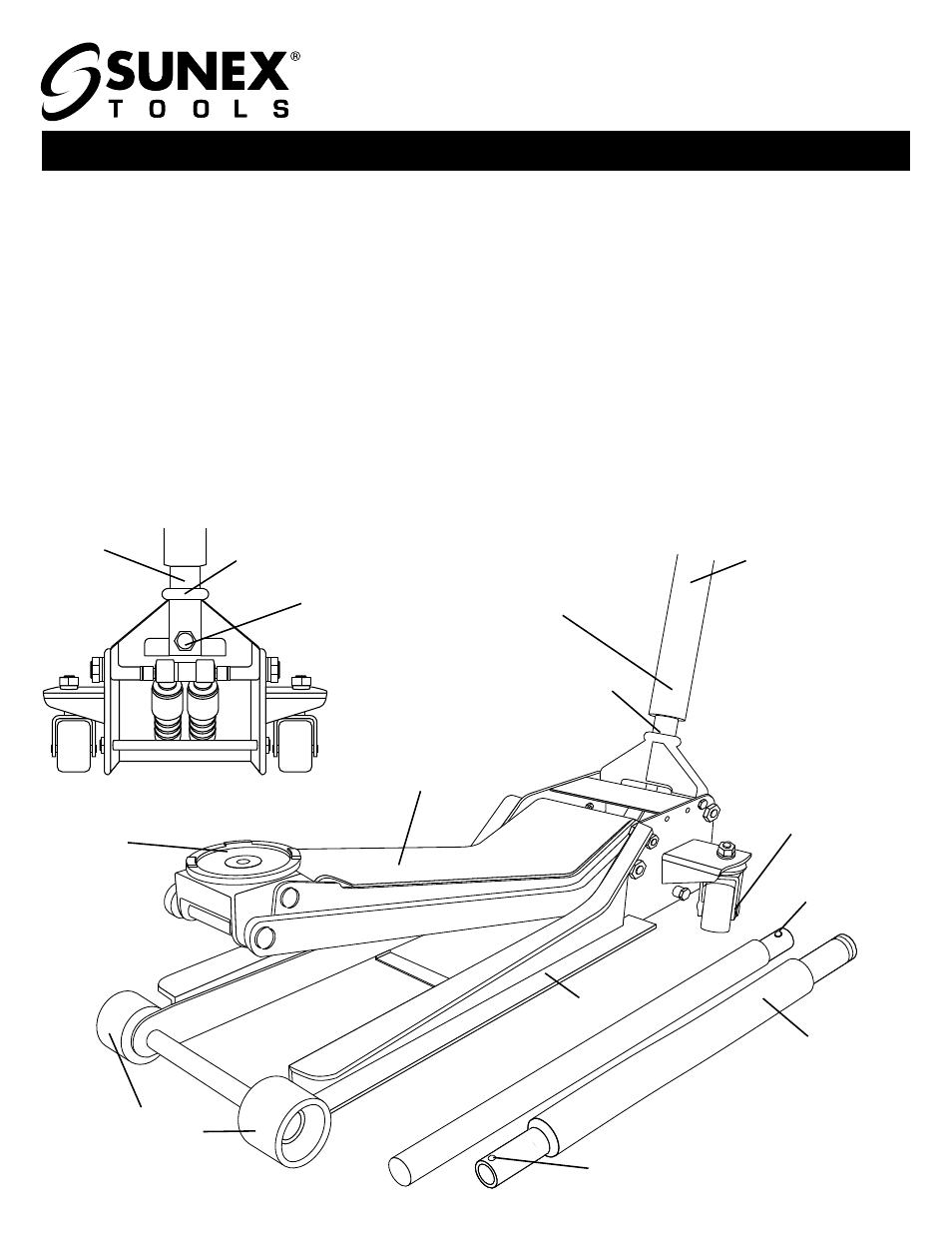

Selle
Châssis
Bras de relevage
Butoir de
poignée
Verrou de
poignée
Poignée
Raccord de
poignée
Raccord de
poignée
Poignée
Roulettes
arrière
Dispositif de
verrouillage
de poignée
supérieur
Butoir de
poignée
inférieur
Trou de verrouillage
de poignée inférieure
Roues
avant
