31
-FR

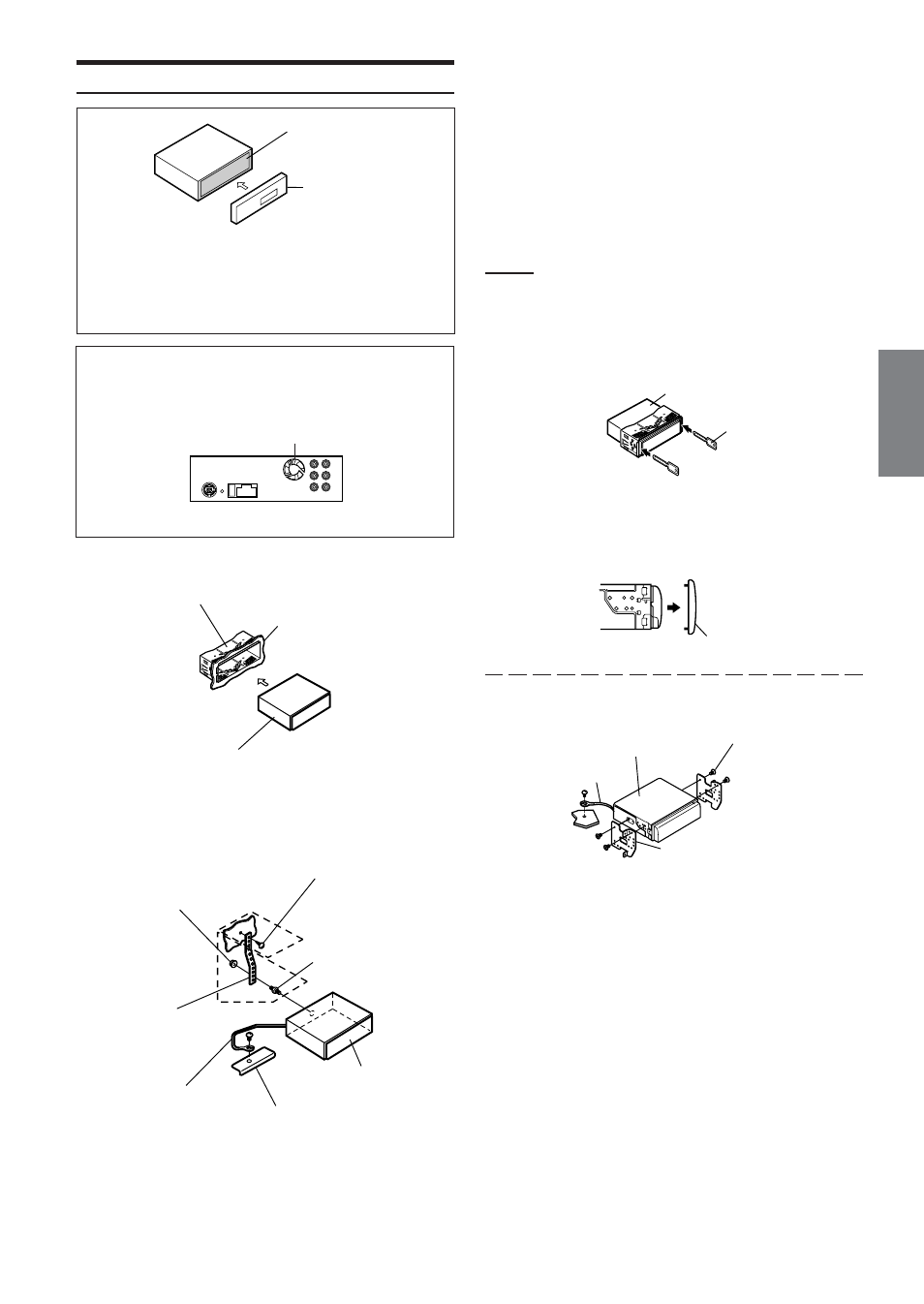

Installation
Attention
Si vous installez cet appareil dans votre voiture, ne retirez pas la façade
amovible.
Si la façade est déposée en cours d'installation, vous risquez d'appuyer
trop fort et de fausser la plaquette métallique qui la maintient en
position.
Attention
N'obstruez pas les orifices de ventilation ou de chauffage de l'appareil,
ce qui gênerait la circulation de l'air. En cas de blocage, la chaleur
s'accumulerait dans l'appareil et pourrait causer un incendie.
1
Déposer le panneau avant amovible (se reporter à la
page 7). Faire glisser la gaine de montage de l'unité
principale (voir « Dépose » sur cette même page).
2
Renforcer toujours l'installation de l'appareil principal
avec l'attache de montage en métal (non fournie). Fixer
le conducteur de mise à la terre de l'appareil à un
point métallique propre en utilisant une vis (*
1 ) déjà
fixée au châssis de la voiture.
• En ce qui concerne la vis avec « * 2 », utilisez la vis appropriée en
fonction de l'emplacement de montage choisi.
Connecter chaque conducteur d'entrée provenant d'un
amplificateur ou d'un égaliseur au conducteur de
sortie correspondant provenant de l'arrière gauche du
CDA-9851. Connecter tous les autres conducteurs du
CDA-9851 selon les détails décrits dans la section
« RACCORDEMENTS ».
3
Glisser l’appareil du CDA-9851 dans le tableau de bord
jusqu’à ce qui’il émette un déclic. L’unité est
maintenant verrouillée en place et elle ne sortira pas
accidentellement du tableau de bord. Installer le
panneau avant amovible.
Dépose
1 Déposer le panneau avant amovible.
2 Insérez les supports en option à l’arrière, le long des guides
situés de part et d’autre de l’appareil. L’appareil peut
maintenant être retiré de la gaine de montage.
3 Extraire l'appareil, en le maintenant déverrouillé.
Plaque avant
• Fixer le conducteur de mise à la terre de l'appareil à un point
métallique propre en utilisant une vis (* 3 ) déjà fixée au châssis de la
voiture.
* 3
Plaquette
métallique
Façade amovible
Gaine de montage
(Fournie)
Tableau de bord
Cet appareil
* 2
* 1
Trou de ventilation d'air
(Arrière du CDA-9851)
Attache de
montage en
métal
Châssis
Ecrou à six
pans (M5)
Filetage de boulon
Conducteur de
mise à la terre
Vis
Cet appareil
Cet appareil
Support
(Fourni)
Applique de montage
Conducteur de
mise à la terre
Vis (M5 × 8)
(Fournies)
Cet appareil
