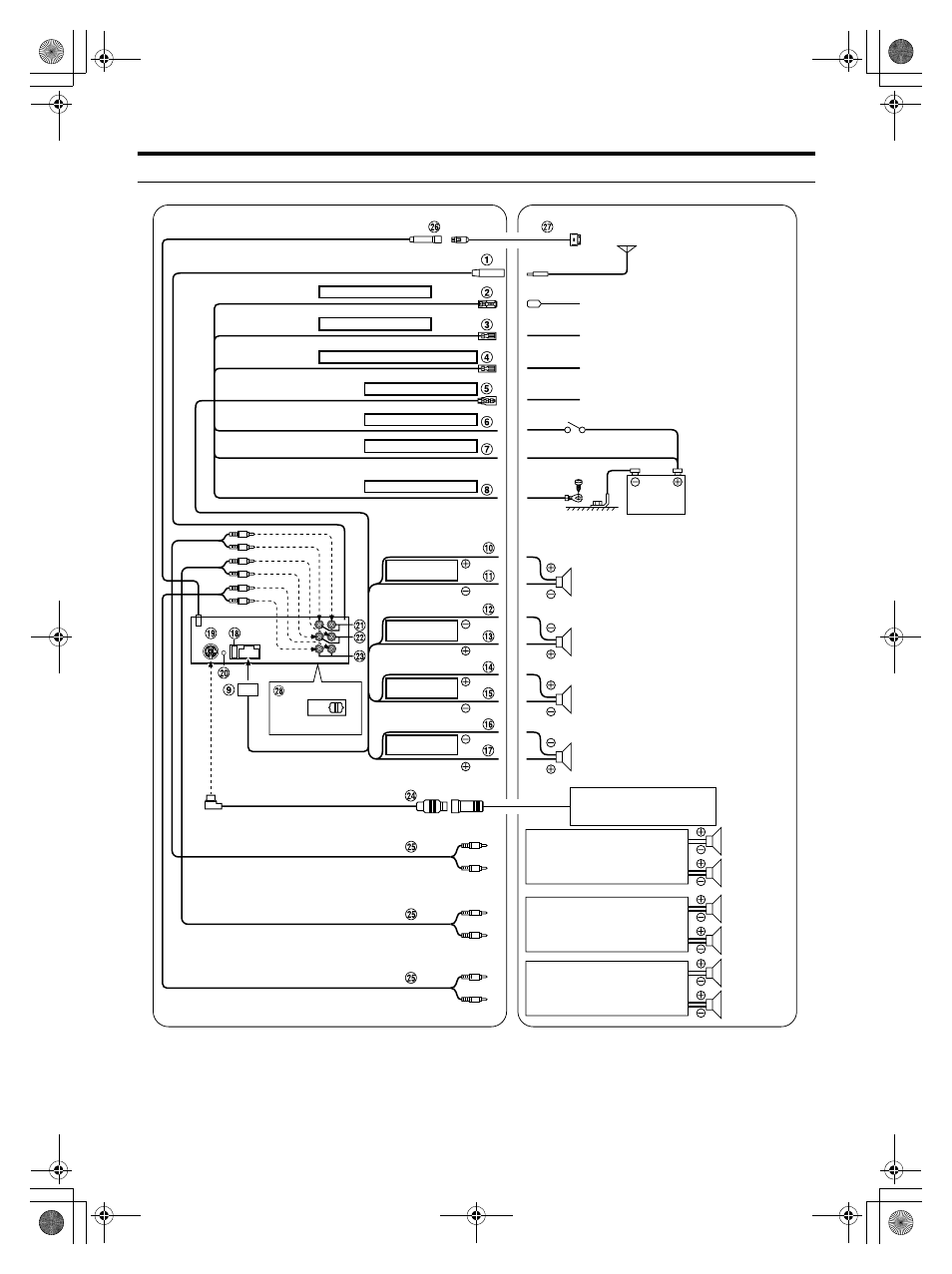

Conexiones
* 1 La etiqueta se fija en la parte inferior de la unidad.
NORM
Ai-NET
EQ/DIV * 1
Antena
Azul ANTENA ELÉCTRICA
Azul/Blanco
Naranja ILUMINACIÓN
Rojo ENCENDIDO
Amarillo BATERÍA
Negro MASA
Gris
ALTAVOZ FRONTAL
DERECHO
Blanco
A la antena eléctrica
Al amplificador o al ecualizador
Al teléfono del vehículo
Llave de contacto
Batería
Altavoces
Frontal derecho
Posterior derecho
Posterior izquierdo
Frontal izquierdo
Cambiador de CD
(se vende por separado) Altavoces
Amplificador
Amplificador
Amplificador
Posterior
izquierdo
Posterior
derecho
Frontal
izquierdo
Frontal
derecho
Subwoofers
Al iPod
Gris/Negro
Violeta/Negro
Violeta
Verde
Verde/Negro
Blanco/Negro
ALTAVOZ POSTERIOR
DERECHO
ALTAVOZ POSTERIOR
IZQUIERDO
ALTAVOZ FRONTAL
IZQUIERDO
ACTIVACIÓN AUTOMÁTICA
Al cable de iluminación del
conjunto de instrumentos
Rosa/Negro ENTRADA DE INTERRUPCIÓN DE AUDIO
