Page Number - 14 Form 822845
3
6
9
10
8
5
2
11
1
3 in.
(75 mm)
3 in.
(75 mm)
4
7

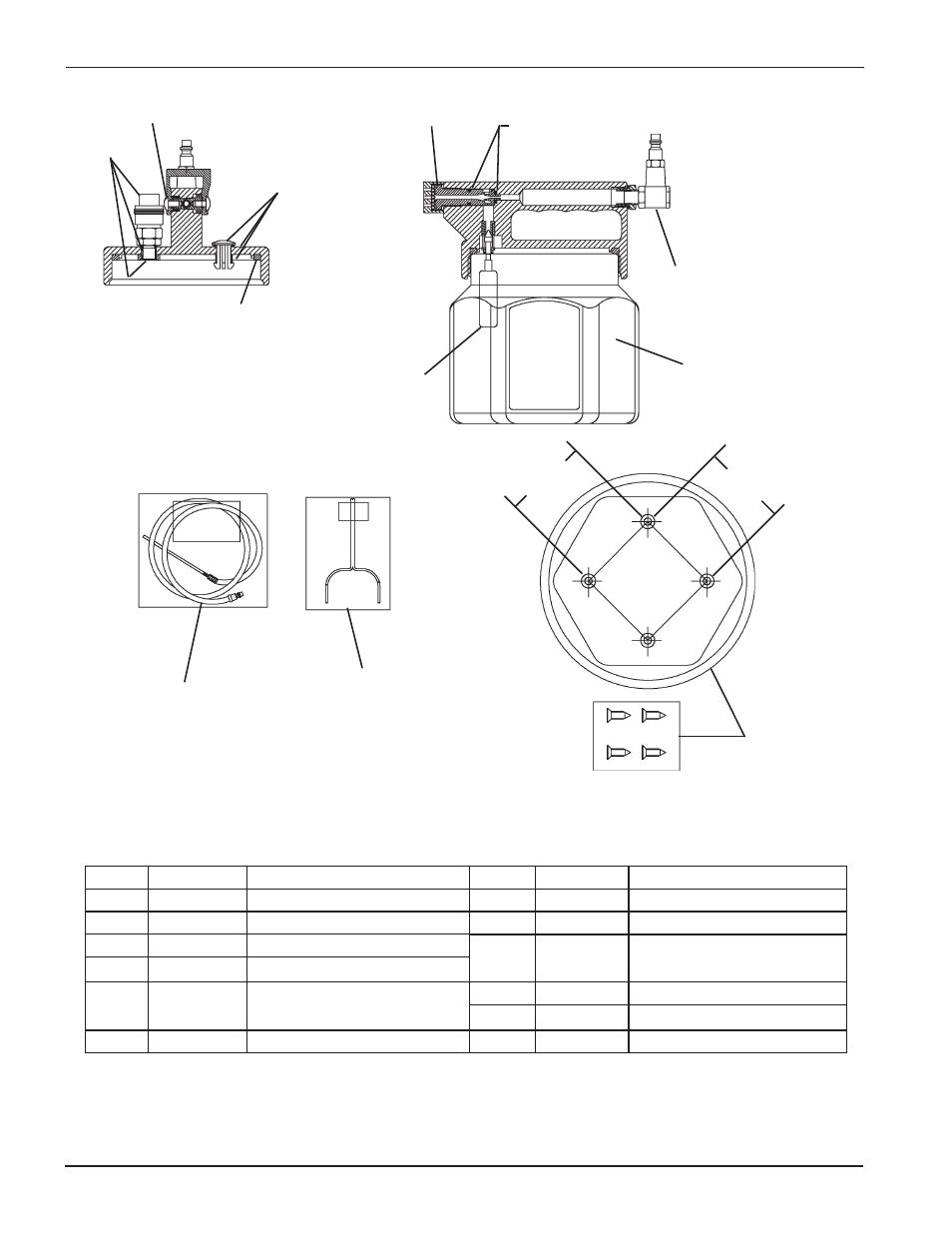

COMPONENTES DEL JUEGO DE PURGADOR DE FRENOS
12©
© Indica el cambio
Artículo N° de pieza Descripción Artículo N° de pieza Descripción
1 822753 JUEGO DE GANCHO 7 822704 JUEGO DE VENTILACIÓN
2 822731 JUEGO DE FLOTACIÓN 8 822705 JUEGO DE JUNTA TÓRICA
3 822700 JUEGO DE VÁLVULA 9 822706 JUEGO DE EMPAQUETADURA
4 822701 JUEGO DE BASE DE DEPÓSITO
5 822702 JUEGO DE UNIÓN 10 822709 JUEGO DE SILENCIADOR
GIRATORIA DE ACOPLAMIENTO 11 822722 JUEGO DE TUBO DE SUCCIÓN
6 822703 JUEGO DE ACOPLAMIENTO 12 822842 DEPÓSITO
