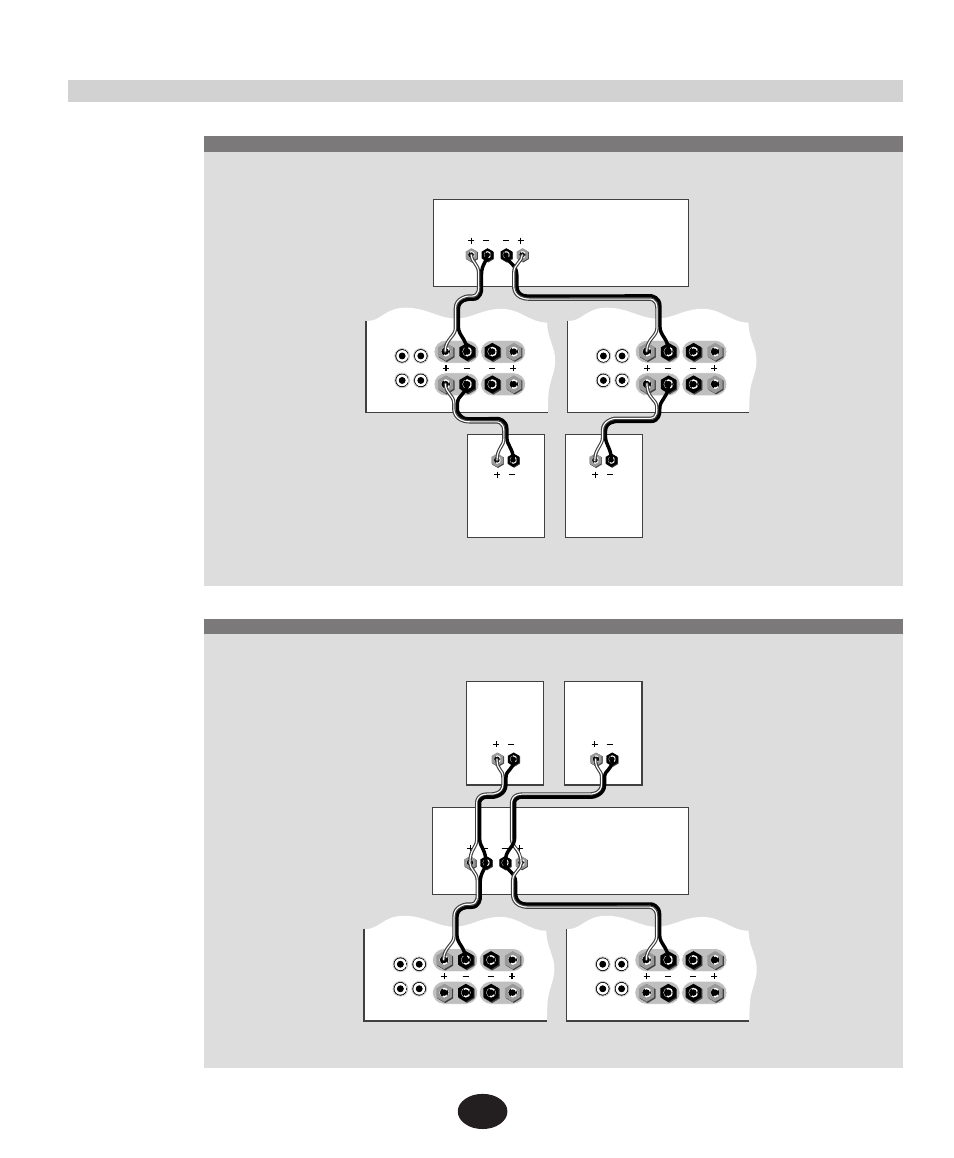

Example 5:
Speaker Out/
High Level In for
2 Subwoofers

Note that the
L/MONO High
Level input is used
on both left and
right subwoofers.

L/MONO

HI LEVEL INPUT

LOW LEVEL INPUT

R

Left

Right

L/MONO R

IN

THRU

IN

THRU

Main Speakers

Left Sub Woofer

Left Front Speaker Right Front Speaker

Receiver/Amplifier

L/MONO

HI LEVEL INPUT

LOW LEVEL INPUT

R

L/MONO R

IN

THRU

IN

THRU

Right Sub Woofer

Example 6:
Speaker Out/
High Level In for
2 Subwoofers

This is an alternate
wiring method to
Example 5. By
connecting the
subwoofers and
main speakers in
this fashion, you
may be able to use
less speaker wire.

Again please note
that the L/MONO
High Level input is
used on both left
and right sub-
woofers.

L/MONO

HI LEVEL INPUT

LOW LEVEL INPUT

R

Left

Right

L/MONO R

IN

THRU

IN

THRU

Main

Speakers

Left Sub Woofer

Left Front Speaker Right Front Speaker

Receiver/

Amplifier

L/MONO

HI LEVEL INPUT

LOW LEVEL INPUT

R

L/MONO R

IN

THRU

IN

THRU

Right Sub Woofer
