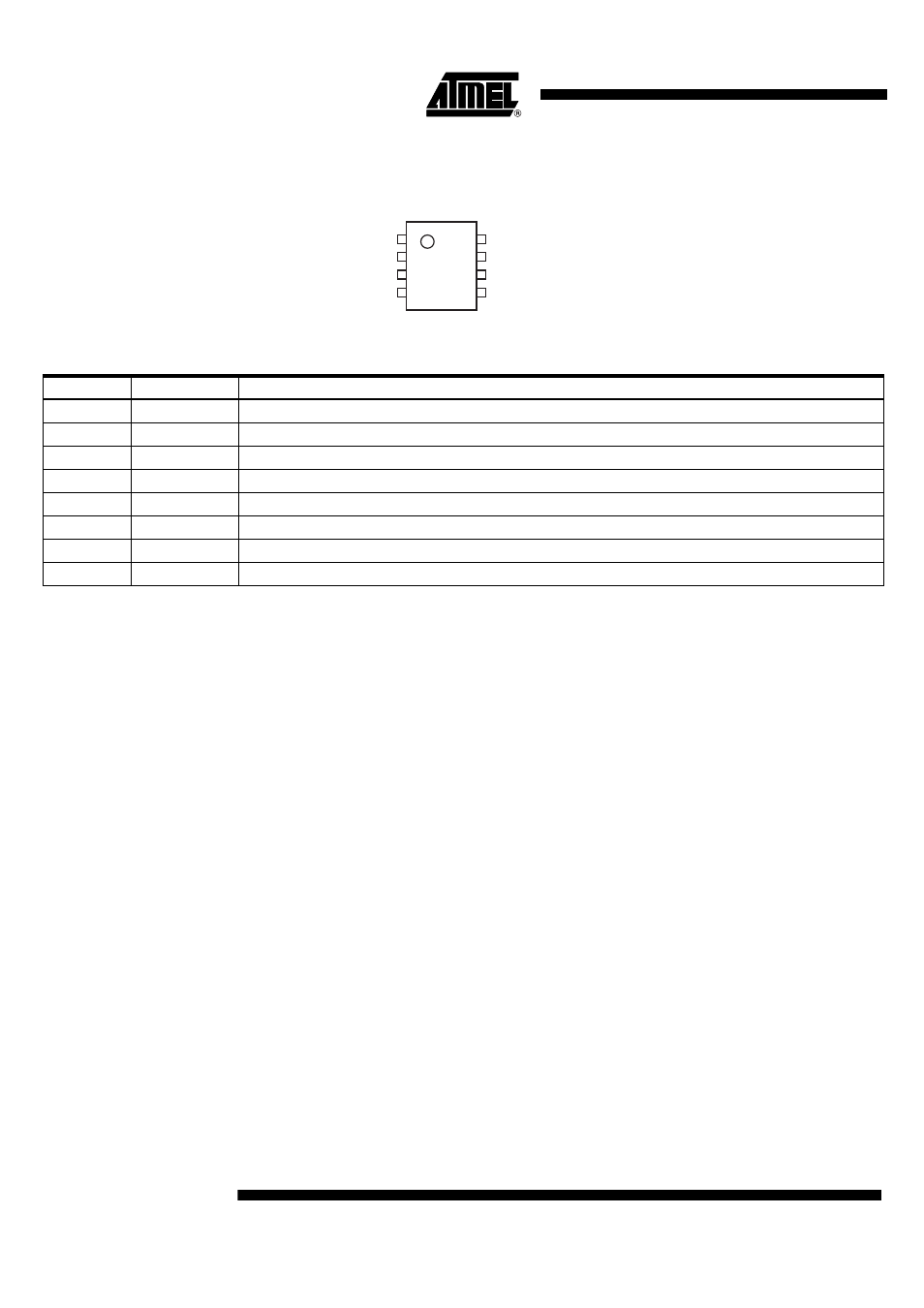

ATA5283
2.
Pin Configuration
Figure 2-1.
Pinning TSSOP8L
VDD
3
4
2
1
N_DATA
N_WAKEUP
RESET
COIL
8
7
6
5
TST2
TST1
VSS
Figure 2-2.
Pin Description
Pin
Symbol
Function
1
COIL
Antenna coil input
2
TST1
Test pin (reserved)
3
TST2
Test pin (reserved)
4
VSS
Signal ground
5
RESET
External reset input
6
N_DATA
Data signal
7
N_WAKEUP
Low active wake-up signal for microcontroller
8
VDD
Battery voltage
