175SC2 175CC3 175CC4 175CC5 175CC6
4
91238 3 03/13

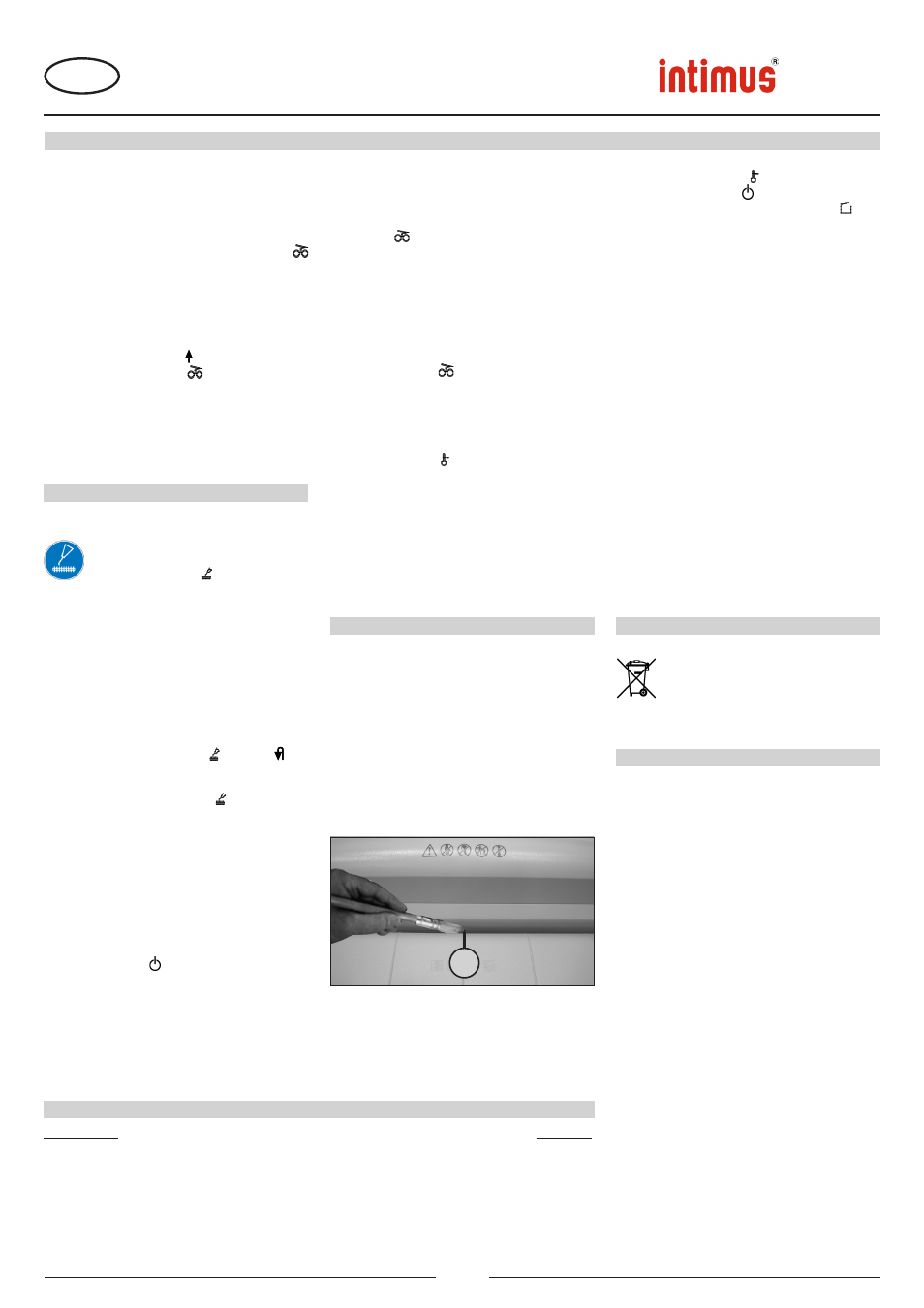

RENGJøRING AV FOTOCELLENE (bilde 4):
Hvis det er igjen papirbiter i innløpsslissen
(f.eks. etter en papiropphopning), er det mulig at
maskinen ikke kobler ut mer fordi fotocellen er
„tilskygget“.
Du kan fjerne papirbitene eller rengjøre fotocellen
ved å mate et ark papir til skjæreverktøyet, eller
sette maskinen i tilbakegang og tørke kort over
de to „øynene“ på fotocellen med en pensel.
N
VEDLIKEHOLD
FUNKSJONSFEIL
VEDLIKEHOLD SKJæREVERKTøY
(cross-cut):
Cross-cut-skjæreverktøy må smøres
med olje etter en bestemt driftstid. Når
kontroll-indikatoren (7) lyser, bruk
denne fremgangsmåten:
Fordel litt av den medleverte spesialoljen på
et ark papir og tilfør dette så skjæreverktøyet
gjennom innmatingstrakten.
Papiret blir trukket inn og samtidig
gjennomfører oljen den nødvendige smøringen
i skjæreverktøyet.
Merk: For å slukke indikatoren må smøringen
av skjæreverktøyet kvitteres på denne
måten:
- Åpne døren til kontroll-indikatoren (8) lyser
opp. Kontroll-indikatorene (7) og (4)
blinker.
- Trykk på tilbakeknappen (4) og hold den
trykket til kontroll-indikatoren (7) slukner.
- Lukk døren igjen.
Skjæreverktøyet begynner nå automatisk
en rengjøringssyklus (forovergang/
tilbakegang) og kobler så ut. Maskinen er
igjen driftsklar. For bestilling av spesialolje se
„SPESIALTILBEHøR“.
ENERGISPARE-AUTOMATIKK:
Når maskinen ikke blir brukt på en stund,
kobler den automatisk ut etter ca. 5 minutter.
LED-indikatoren
for funksjonsknappen
(1) for „Driftsklar“ slukner. Trykk kort på
funksjonsknappen for å koble maskinen inn
igjen.
Oversettelse av den originale driftsinstruksen
Übersetzung der Originalbetriebsanleitung
bilde 4
31
VEDLIKEHOLD
MATERIALOPPHOPNING I MASKINEN:
(Auto-reverse-funksjon)
Når for mye materiale hoper seg opp, reagerer
maskinen på denne måten:
- Skjæreverktøyet blokkerer, går deretter et
stykke bakover (materialet blir frigitt) og står.
Motoren blir koblet ut. Kontroll-indikatoren
(6) lyser opp.
Bruk denne fremgangsmåten:
- Ta ut papir som er ført tilbake.
- Skjæreverktøyet gå nå automatisk forover
og kutter de papirrestene som er igjen i
skjæreverktøyet. Mens maskinen går forover,
lyser LED-indikatoren for foroverknappen
(2). Kontroll-indikatoren (6) slukner.
- Forsett makuleringen med en mindre
papirmengde.
FOTOCELLE TILSKYGGET
VED ÅPEN DøR:
Hvis det ved åpning av døren fremdeles skulle
være materiale i innmatingstrakten, kobler
motoren ut og skjæreverktøyet stanses. Kontroll-
indikatoren (6) lyser opp.
Lukk døren og kvitter tilstanden med et kort trykk
på foroverknappen (2). Materialet blir matet til
skjæreverktøyet og kuttet opp.
FOTOCELLE TILSKYGGET
VED INNKOBLING:
Hvis det ved innkobling av maskinen fremdeles
skulle være materiale i innmatingstrakten, lyser
kontroll-indikatoren (6) opp.
Ta ut materialet og kvitter tilstanden med et kort
trykk på foroverknappen (2).
MOTORVERN:
Hvis motoren er overbelastet, kobler den ut.
Kontroll-indikatoren (9) lyser opp.
Maskinen kan startes på nytt etter en avkjølingstid
på ca. 15-20 minutter (alt etter modell og
romtemperatur).
ELEKTRISK FEIL:
Når kontroll-indikatoren (9) blinker sammen
med LED-indikatoren for funksjonsknappen
(1), eller bare kontroll-indikatoren (8),
foreligger det en elektrisk feil. Maskinen kan
ikke startes.
Ta i dette tilfellet kontakt med forhandleren.
SJEKKLISTE VED FEIL:
Hvis maskinen ikke virker, kontroller følgende
punkter:
- Er støpslet riktig koblet til strømnettet?
- Er døren lukket?
- Er oppsamlingsbeholderen full?
Følg instruksjonene ved „TøMMING AV OPP-
SAMLINGSBEHOLDEREN“.
- Har materiale opphopet seg i maskinen?
Følg anvisningene i „MATERIALOPPHOPNING
I MASKINEN“.
- Er motoren overbelastet?
Se „MOTORVERN“.
Hvis ikke noe av dette gjelder, ta kontakt med
forhandleren.
TEKNISKE DATA
Skjærebrede:
175SC2: 3,8 mm (strimler)
5,8 mm (strimler)
175CC3: 4x46 mm (cross-cut)
175CC4: 1,9x15 mm (cross-cut)
175CC5: 0,8x12 mm (cross-cut)
175CC6: 0,8x4,5 mm (cross-cut)
Skjærehastighet:
175SC2: 0,12 m/sek.
175CC3/CC4: 0,10 m/sek.
175CC5: 0,15 m/sek.
175CC6: 0,23 m/sek.
Skjæreeffekt:
175SC2 3,8 mm: 40-45 ark (70g/m 2 )
175SC2 5,8 mm: 65-70 ark (70g/m 2 )
175CC3 40-50 ark (70g/m 2 )
175CC4 : 25-30 ark (70g/m 2 )
175CC5: 15-17 ark (70g/m 2 )
175CC6: 8-10 ark (70g/m 2 )
Tilslutningsspenning: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
For-sikring:
230V/50Hz: 16 A (treg)
240V/50Hz: 13 A (treg)
120V100V/50//60Hz: 20 A (treg)
Arbeidsbredde: 405 mm
Støynivå: ca. 52 dB(A)
Effekt: 1,9 kW
Dimensjoner (BxDxH): 660x560x1050 mm
Vekt: ca. 90 kg
SPESIALTILBEHØR
Betegnelse Best.-nr.
Plastpose, 600 x 500 x 1000 x 0,05 mm 99952
Liten oljeflaske, 110 ml (cross-cut) 88035
NB: Henvend deg til forhandleren for etterbestilling av spesielle tilbehørsdeler og ved
behov for reservedeler.
DEPONERING AV MASKINEN:
Ta hensyn til miljøet når maskinen
deponeres etter at den er utbrukt. Ikke
kast deler av maskinen eller emballasjen
i husholdningsavfallet.
DEPONERING
