Fig. 4
4
175SC2 175CC3 175CC4 175CC5 175CC6
91238 3 03/13
I
MANUTENSIONE
ANOMALIE DI FUNZIONAMENTO
MANUTENZIONE UTENSILE DI TAGLIO
(cross-cut):
Gli utensili di taglio cross-cut devono essere
lubrificati con olio dopo un dato intervallo di
funzionamento. Se si accende l’indicatore di
controllo (7), procedere come segue:
Mettere dell‘olio speciale in dotazione su un foglio
di carta e inserire poi il foglio nel dispositivo di taglio
attraverso il vano di alimentazione.
La carta entra nella macchina e l’olio lubrifica il
dispositivo di taglio.
Nota: perché l’indicatore si spenga dopo la
lubrificazione con olio si deve confermare questa
procedura come segue:
- Aprire lo sportello quanto basta perché si accenda
l’indicatore di controllo (8). Gli indicatori di controllo
(7) e (4) lampeggiano.
- Azionare il tasto di corsa indietro (4) e mantenerlo
premuto finché non si spegne l’indicatore di
controllo (7).
- Chiudere nuovamente lo sportello.
L’utensile di taglio inizia ora automaticamente un
ciclo di pulizia (corsa in avanti/indietro) e infine si
disinserisce. L’apparecchio è di nuovo pronto per
l’uso. Per un’ulteriore ordinazione dell’olio speciale,
vedere al punto “ACCESSORI SPECIALI”.
FUNZIONE AUTOMATICA
DI RISPARMIO ENERGETICO:
Se l’apparecchio non viene utilizzato per ca. 5 minuti,
esso si disinserisce automaticamente. L’indicatore a
LED del tasto funzione (1) per la funzione “pronto
per l’uso” si spegne. Per reinserire l’apparecchio,
azionare brevemente il tasto funzione.

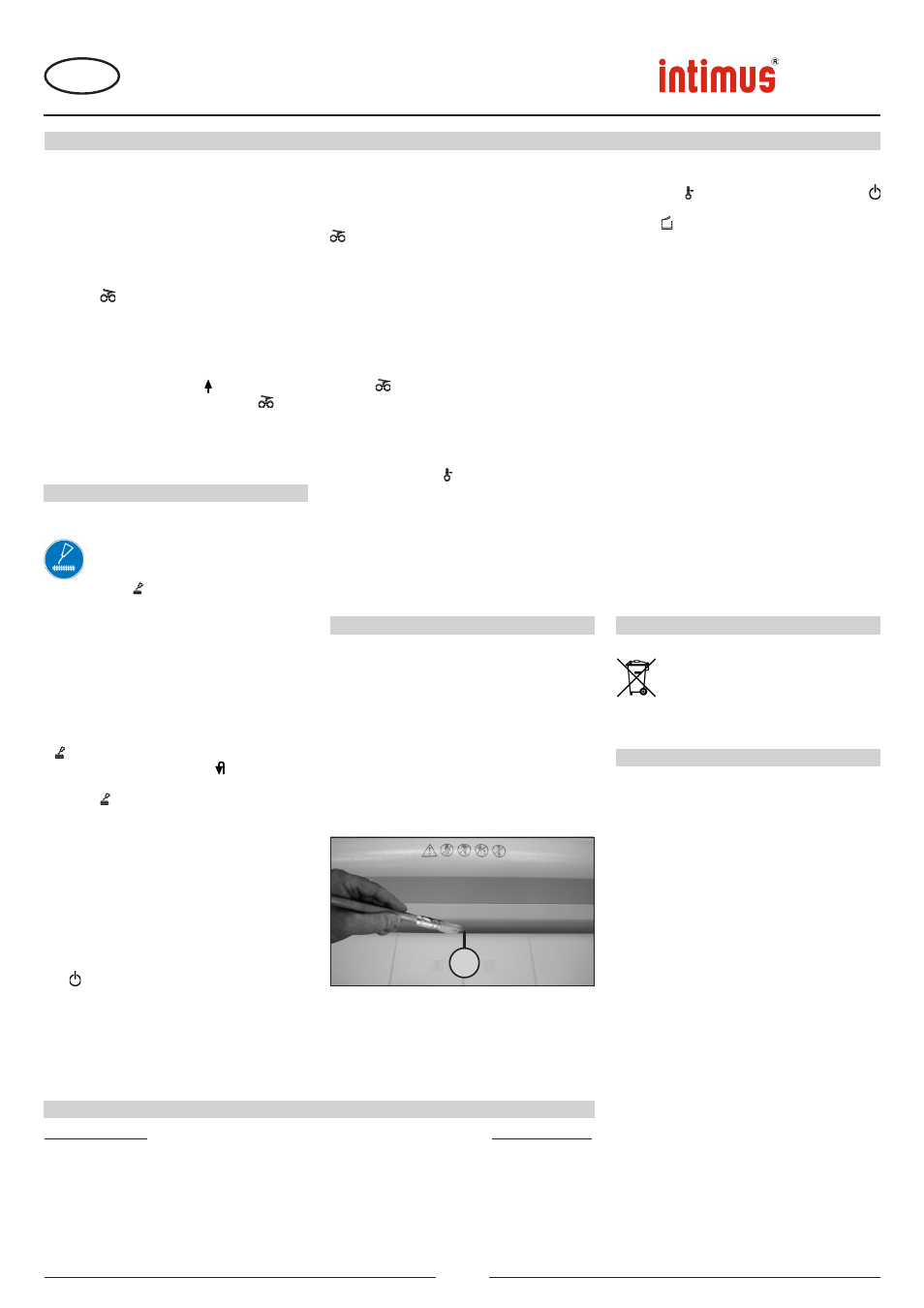

PULIZIA DELLE FOTOCELLULE (Fig. 4):
Se restano dei pezzi di carta nella fessura di
alimentazione (ad es. dopo un inceppamento della
carta) è possibile che l’apparecchio non si disinserisca
più per via della fotocellula “bloccata”.
Si possono rimuovere i pezzi di carta e/o pulire la
fotocellula caricando nell’utensile di taglio un altro
foglio di carta o commutando l’apparecchio sulla
corsa indietro e pulendo gli “occhi” della fotocellula
con un pennello.
Traduzione del manuale originale di istruzioni per l’uso
Übersetzung der Originalbetriebsanleitung
22
MANUTENSIONE
INCEPPAMENTO DI
MATERIALE NELL’APPARECCHIO:
(Funzione autoreverse)
In caso di inceppamento dovuto al caricamento
eccessivo di materiale, l’apparecchio reagisce come
segue:
- L’utensile di taglio si blocca, esegue poi una breve
corsa indietro (il materiale viene sbloccato) e si
arresta. Il motore viene disinserito. L’indicatore di
controllo (6) si accende.
Procedere come segue:
- Rimuovere la carta riportata indietro.
- L’utensile di taglio esegue automaticamente una
corsa in avanti e frantuma i resti di carta rimasti
nell’utensile di taglio. Durante la corsa in avanti
è acceso l’indicatore a LED del tasto di corsa
in avanti (2). L’indicatore di controllo (6) si
spegne.
- Proseguire la frantumazione con una quantità di
carta inferiore.
FOTOCELLULA OCCUPATA
ALL’APERTURA SPORTELLO:
Se all‘apertura della porta c‘è ancora del materiale
nel vano di alimentazione, il motore si spegne e il
dispositivo di taglio si arresta. L’indicatore di controllo
(6) si accende.
Chiudere lo sportello e confermare lo stato azionando
brevemente il tasto di corsa in avanti (2). Il materiale
presente viene caricato nell’utensile di taglio e
frantumato.
FOTOCELLULA OCCUPATA
ALL’INSERIMENTO:
Se all’accensione della macchina c’è ancora del
materiale nel vano di alimentazione, l’indicatore di
controllo (6) si accende.
Rimuovere il materiale e confermare lo stato
azionando brevemente il tasto di corsa in avanti (2).
SALVAMOTORE:
In caso di sovraccarico, il motore si disinserisce e
l’indicatore di controllo (9) si accende.
Dopo un tempo di raffreddamento di ca. 15-20 minuti
(a seconda del modello e della temperatura ambiente)
si può reinserire l’apparecchio.
GUASTO ELETTRICO:
In caso di luce lampeggiante sia dell’indicatore
di controllo (9) sia dell’indicatore a LED
dell’interruttore di funzione (1) o solo dell’indicatore di
controllo (8), vi è un guasto elettrico. L’apparecchio
non può essere inserito.
Rivolgersi in tal caso al proprio rivenditore
specializzato.
LISTA DI CONTROLLO IN CASO DI GUASTO:
Se l’apparecchio non funziona, verificare i seguenti
punti:
- Il connettore è inserito in una presa di rete?
- Lo sportello è chiuso?
- Il sacco di raccolta è pieno?
Seguire le istruzioni del capitolo “SVUOTARE IL
SACCO DI RACCOLTA”.
- Vi è un inceppamento di materiale
nell’apparecchio?
Seguire le istruzioni “INCEPPAMENTO DI
MATERIALE NELL’APPARECCHIO”.
- Il motore è sovraccarico?
Vedere al punto “SALVAMOTORE”.
Se nessuno dei punti suindicati è pertinente,
rivolgersi al proprio rivenditore specializzato.
Larghezza di taglio:
175SC2: 3,8 mm (strisce)
5,8 mm (strisce)
175CC3: 4x46 mm (cross-cut)
175CC4: 1,9x15 mm (cross-cut)
175CC5: 0,8x12 mm (cross-cut)
175CC6: 0,8x4,5 mm (cross-cut)
Velocità di taglio:
175SC2: 0,12 m/sec.
175CC3/CC4: 0,10 m/sec.
175CC5: 0,15 m/sec.
175CC6: 0,23 m/sec.
Potenza di taglio:
175SC2 3,8 mm: 40-45 fogli (70g/m 2 )
175SC2 5,8 mm: 65-70 fogli (70g/m 2 )
175CC3: 40-50 fogli (70g/m 2 )
175CC4: 25-30 fogli (70g/m 2 )
175CC5: 15-17 fogli (70g/m 2 )
175CC6: 8-10 fogli (70g/m 2 )
Tensione d‘allacciamento: 230V/50Hz
240V/50Hz
120V/60Hz
100V/50/60Hz
Valvola di dicurezza:
230V/50Hz: 16 A (ritard.)
240/50Hz: 13 A (ritard.)
120V/100/50/60Hz: 20 A (ritard.)
Larghezza utile lavoro: 405 mm
Livello rumorosità: circa 52 dB(A)
Potenza assorbita: 1,9 kW
Dimensioni (LxPxA): 660x560x1050 mm
Peso: circa 90 kg
DATI TECNICI
ACCESSORI SPECIALI
Denominazione N. di matricola.
Saco di plastica, 600 x 500 x 1000 x 0,05 mm 99952
Bottiglietta olio, 110 ml (cross-cut) 88035
Nota: Per le ordinazioni di pezzi accessori speciali si prega di rivolgersi al proprio riven-
ditore specializzato.
SMALTIMENTO DELLA MACCHINA:
Smaltire la macchina nel rispetto
dell’ambiente al termine della durata
d‘utilizzo. Non gettare parti della macchina
o dell’imballaggio nei rifiuti domestici.
SMALTIMENTO
