P R E C A U C I Ó N
Lleve a cabo el mantenimiento en un lugar seco y limpio para evitar que se dañen los componentes de precisión
del sensor, así como para impedir que entre agua o humedad en el sensor.
Montaje de dos membranas
Para impedir que la membrana se ensanche de forma no deseada en el sensor de hidrógeno, se
recomienda montar simultáneamente una membrana de soporte bajo la membrana principal.
La membrana principal, o membrana superior, determina la velocidad a la que entra el gas H
2
en la
cámara de medición del sensor. La membrana secundaria, o membrana de soporte situada debajo,
es extremadamente permeable y sirve para estabilizar la posición de la membrana principal.
En función del tipo de aplicación, se utilizan dos tipos de membranas principales para la medición de
H
2
:
• 29561A - se usa para el gas residual, gas de descarga y dH
2
en un reactor de agua en ebullición
• 2952A - se usa para el dH
2
en los sistemas de refrigeración de un reactor de agua presurizada.
La membrana de soporte o secundaria que se emplea para todas las aplicaciones de medición de
H
2
es la membrana 29562A.
Puesto que las dos membranas se montarán juntas, el número de pieza de anillo de montaje
empleado debe ser 29229, que está diseñado para un grosor de 50 micrones o más. El número de
pieza de anillo de montaje 29228 sirve para montar una única membrana y no se debe utilizar para
montar dos membranas.
Sustitución de la membrana
Modo de quitar la membrana

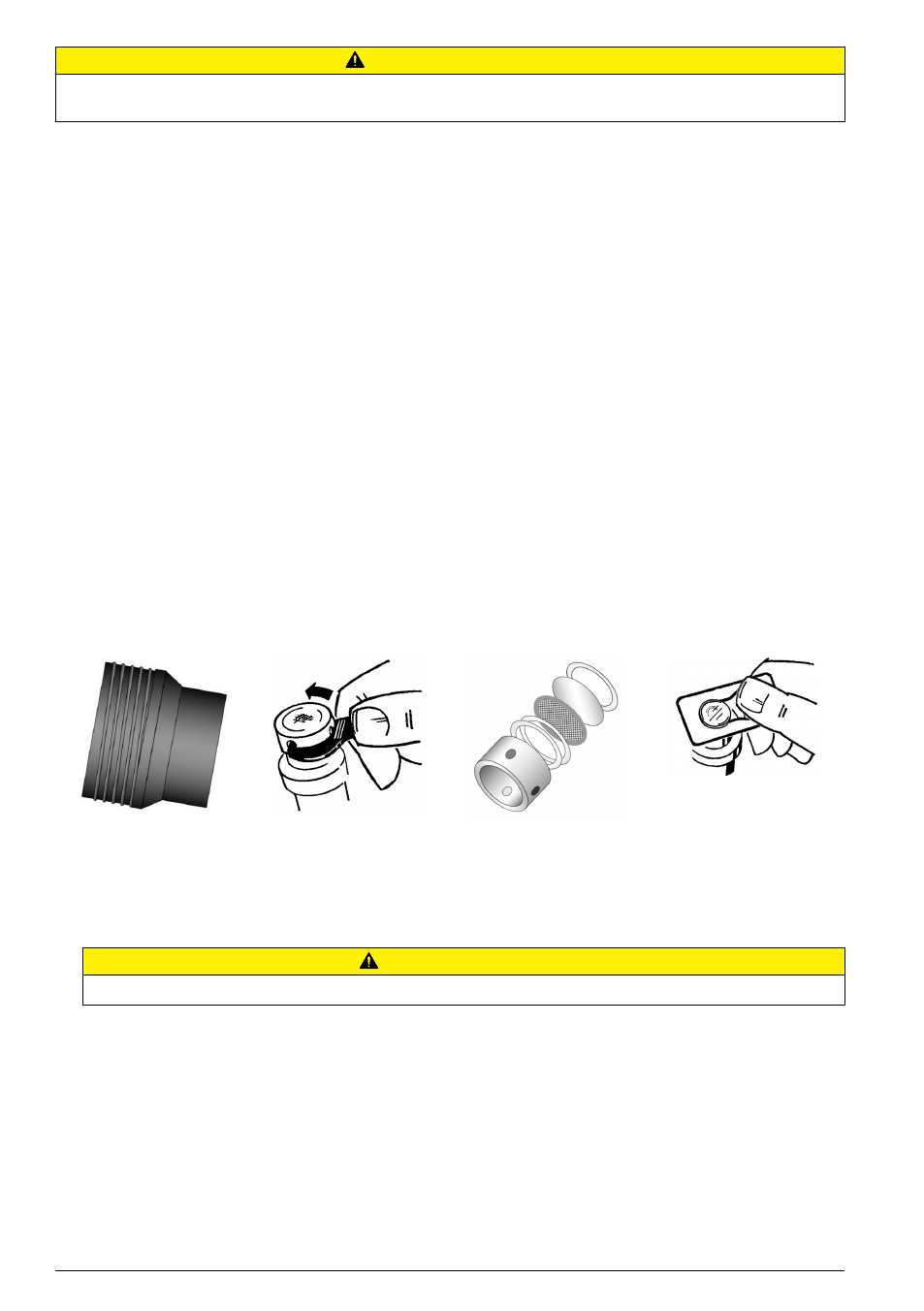

1. 2. 3. 4.
1. Coloque el sensor de conductividad térmica en posición vertical con el cabezal mirando hacia
arriba. Quite el casquillo de almacenamiento de plástico.
2. Desenrosque el casquillo de protección con el instrumento que se proporciona en el kit de
mantenimiento.
P R E C A U C I Ó N
No quite nunca el casquillo de protección, salvo si tiene pensado sustituir la membrana.
3. Preste atención a los componentes que hay en el interior del casquillo de protección. Observe el
orden de montaje de cada elemento.
4. Retire hacia arriba el anillo de sujeción de membrana con el instrumento proporcionado en el kit
de mantenimiento. El anillo de sujeción de membrana se proporciona en dos diámetros internos
ligeramente distintos, según el grosor total de la membrana. Quite la membrana.
Instalación de la membrana
Para escoger la membrana correcta, consulte Especificaciones de la membrana del sensor
en la página 54.
