3.7 ÜBERLASTUNGSSCHUTZ
Überlastströme an der Ausgangsschiene lösen die Schutzschaltung aus, bevor
110 bis 140% erreicht oder überschritten sind. Für die Überlastströme wird eine
Flanke von mindestens 10A/s ab Maximallast vorausgesetzt.

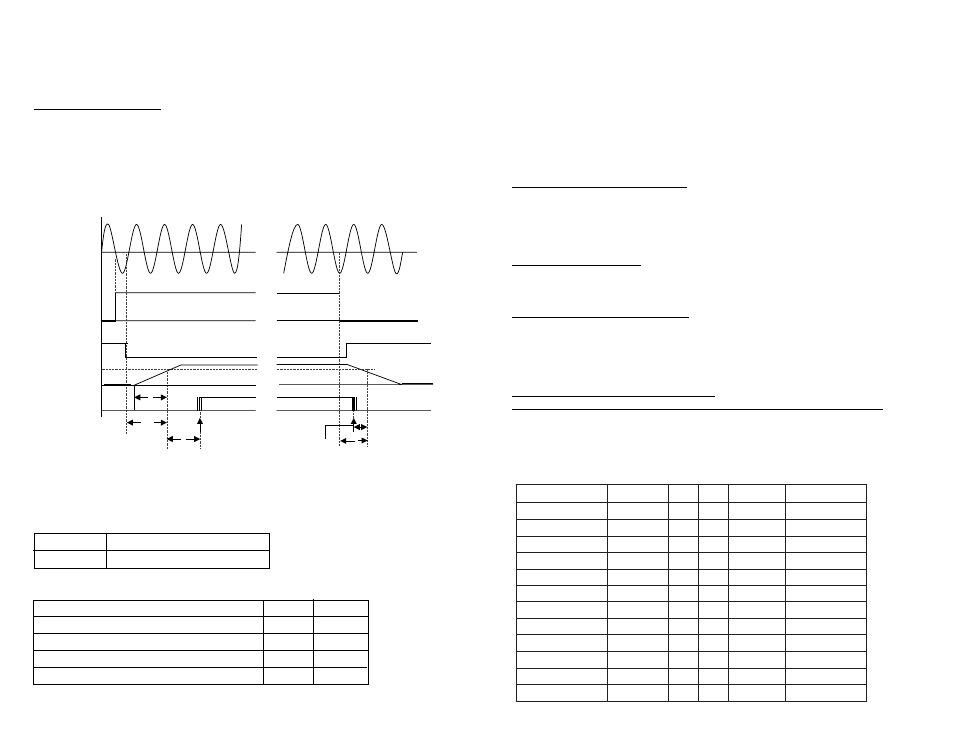

4.0 ZEITLICHE ABFOLGE
T1 Einschaltdauer (500ms max.)
T2 Anlaufzeit (20ms max.)
T3 Verzögerungszeit, wenn Strom OK (100ms < t3 < 500ms)
T4 Verzögerungszeit, wenn Stromausfall (1ms mind.)
T5 Verweilzeit (20ms mind.)
115/230 V (MAXIMALLAST): 1ms mind.
ABBILDUNG 1
4.1 FERNSTEUERUNG DER EIN-/AUSSCHALTUNG
Das Netzteil wird per TTL-Signal ein-und ausgeschaltet.
Signaleigenschaften der Ein-/Ausschalt-Fernsteuerung
4.2 AUX (+5Vsb)
Dieses Netzteil bietet einen unabhängigen Bereitschaftsausgangsstrom (+5V,
2,0A max.), der dauerhaft +5V Spannung bietet, außer wenn der
Wechselstromzugang unterbrochen ist.
4.3 AUTOMATISCHER NEUSTART
Wenn die Ausgangsleistung des Netzteils aufgrund der Spannung der
Wechselstromleitung den Toleranzbereich überschreitetet, schaltet das Netzteil
erst dann wieder automatisch in den normalen Betrieb zurück, wenn die
Spannung der Wechselstromleitung wieder im spezifizierten Bereich liegt.
5.0 UMGEBUNGSBEDINGUNGEN:
5.1 UMGEBUNGSTEMPERATUR (BETRIEB) 0°C bis +65°C
5.2 RELATIVE LUFTFEUCHTIGKEIT (BETRIEB) 20 % bis 85%
5.3 UMGEBUNGSTEMPERATUR (LAGERUNG) -40°C bis +70°C
5.4 RELATIVE LUFTFEUCHTIGKEIT (LAGERUNG) 10% bis 95%
6.0 CE-BESTIMMUNGEN:
6.1 EMI
Entspricht FCC TEIL 15 KLASSE B
6.2 SICHERHEITSBESTIMMUNGEN
Entspricht UL 1950, 3. Edition
Entspricht EN 60950:1992 +A1:1993 +A2:1993 +A3:1995 +A4:1997
+A11:1997
Entspricht IEC 60950:1991 +A1:1992 +A2:1993 +A3:1995 +A4:1996
7.0 MTBF bei 25°C = 80.000 Stunden
8.0 ANFORDERUNGEN FÜR GLEICHSTROMANSCHLUSS UND GEHÄUSE
8.1 GRUNDPLATTENANSCHLUSS
ATX-HAUPTANSCHLUSS (P1)
GEHÄUSE: TEILENR. P20-I42002 ODER ÄQUIVALENT
KLEMME: TEILENR. I42002BS-2 ODER ÄQUIVALENT
21 22
AC-V
AC-ON
AC-OFF
PS-ON
HOCH
NIEDRIG
T1
T2
T3
T5
T4
TURN-ON
POWER GOOD
ON-RING OFF-RING
POWER FAIL
HOCH
VERWEILZEIT
P.G WELLENFORM
VB= 4,75V
+5V WELLENFORM
Aktiv niedrig Netzteil wird eingeschaltet
Aktiv hoch Netzteil wird ausgeschaltet
PS-ON MIND. MAX.
Vil (Eingangsspannung niedrig)
0,8V
Lil (Eingangsstrom niedrig), Vin=0,4V 1,6mA
Vih (Eingangsspannung hoch), lin=-200uA 2,0V
Vih (Stromkreis offen), lin=0
5,25V
16 AWG (Leitung) Signal Stift Stift Signal 16AWG (Wire)
Orange +3.3Vdc 13 1 +3.3Vdc Orange
Blau -12Vdc 14 2 +3.3Vdc Orange
Schwarz COM 15 3 COM Schwarz
PS-ON 16 4 +5Vdc Rot
Schwarz COM 17 5 COM Schwarz
Schwarz COM 18 6 +5Vdc Rot
Schwarz COM 19 7 COM Schwarz
Leer Empty 20 8 POK
Rot +5Vdc 21 9 +5VSB Lila
Rot +5Vdc 22 10 Gelb
Rot +5Vdc 23 11 +12V 1 dc Gelb
Grau (22AWG)
Grün (22AWG)
+12V 1 dc
Schwarz COM 24 12 +3.3Vdc Orange
