Page 12

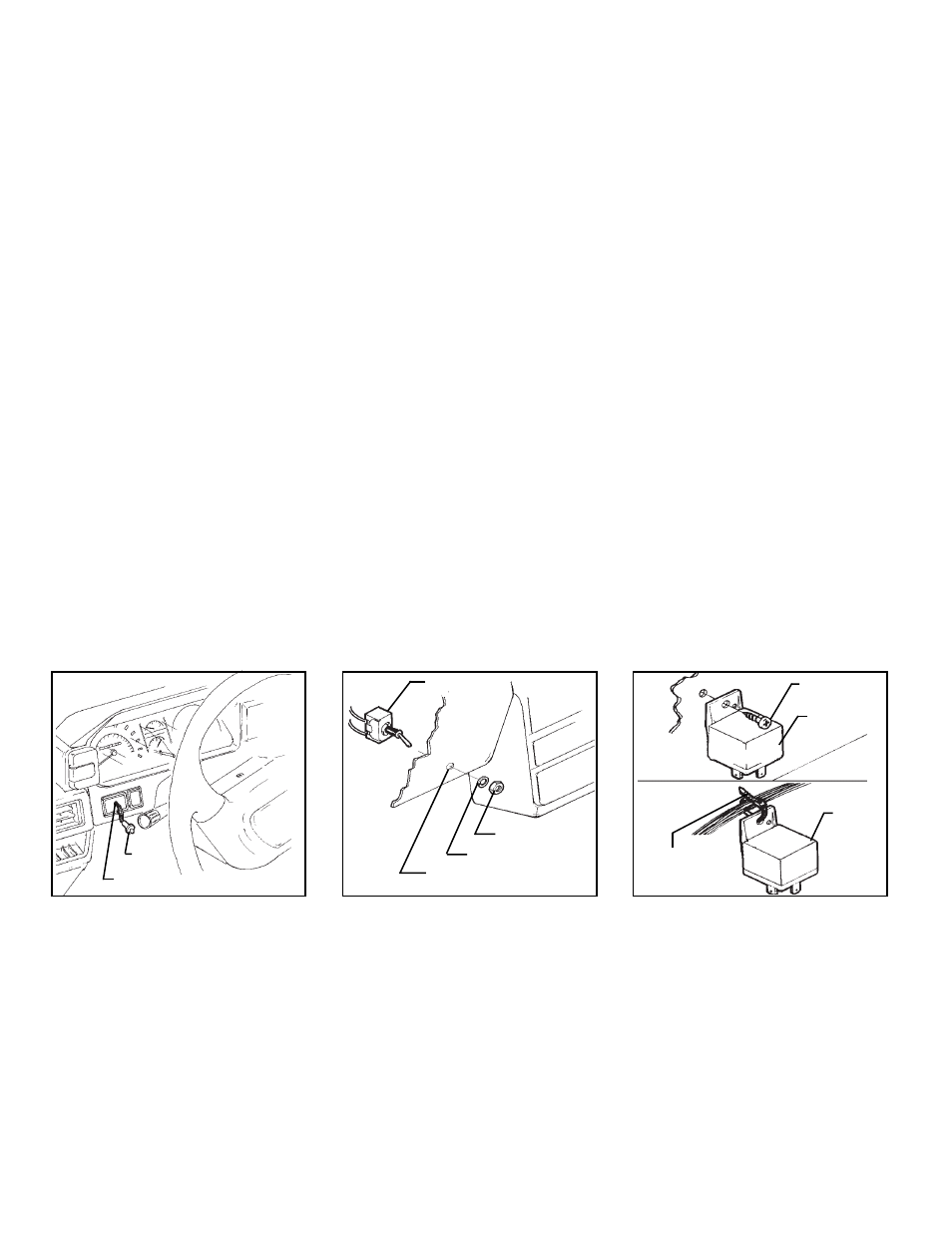

PERCER UN TROU DE 0,64 CM
(1/4") DE DIAMÈTRE
D.E.L.
RELAIS
RELAIS
VIS À MÉTAUX
ATTACHE-CÂBLE FIXÉE
À UN FAISCEAU DE
CONDUCTEURS
EXISTANT DU VÉHICULE
3.Montage de l’indicateur D.E.L. du tableau de bord
Choisir l’emplacement sur le tableau de bord ou au centre de la
console qui sera le plus visible de l’extérieur du véhicule, à partir de
tous les angles possibles (fenêtre du conducteur, fenêtres passagers,
lunette arrière, etc.).
ATTENTION! Il faut s’assurer qu’il existe suffisamment de place pour
le corps de la D.E.L. derrière le panneau de montage à l’emplacement
choisi. Il faut également veiller à ce que la perçeuse ne sectionne
aucun fil et n’endommage aucun composant après avoir percé le
panneau. Il est toujours recommandé d’enlever le panneau du véhicule
avant de percer le trou.
Pour monter la D.E.L., il faut:
A.Percer un trou de 0,64 cm (1/4") de diamètre à l’emplacement choisi
pour l’installation.
B.Faire passer les fils de la D.E.L. à travers le trou à partir de l’avant
du panneau, et enfoncer le corps de la D.E.L. dans le trou jusqu’à
ce que celle-ci soit bien assise.
4.Montage de l’interrupteur à bascule de secours
Choisir une zone plane sur le rebord inférieur du tableau de bord, à
un endroit où l’interrupteur soit facile d’accès pour le conducteur,
sans qu’il risque pourtant d’être accidentellement accroché. On peut
proposer comme autres emplacements possibles, le panneau latéral
inférieur près des pédales, ou le côté inférie ur de la colonne de
direction.
Comme il s’agit d’un interrupteur “protégé” (qui ne fonctionne que si
la clé de contact est dans le démarreur), monté en couplage, il n’est
pas indispensable de le cacher; pourtant, il \ est toujours recommandé
de cacher cet interrupteur car ceci confère un niveau de sécurité plus
élevé au véhicule.
ATTENTION! Il faut s’assurer qu’il se trouve suffisamment de place
derrière le panneau pour le corps de l’interrupteur, à l’emplacement
choisi. Il faut également veillerà ce que la perçeuse ne sectionne
aucun fil et n’endommage aucun composantaprès avoir percé le
panneau. Il est toujours recommandé d’enlever le panneau du véhicule
avant de percer le trou.
Pour monter l’interrupteur de secours en couplage, il faut:
A.Percer un trou de 0,71 cm (9/32") de diamètre à l’endroit choisi pour
installer l’interrupteur.
B.Faire passer l’interrupteur à travers le trou par l’arrière du panneau,
et le fixer à l’avant à l’aide de la rondelle de blocage fendue et de
l’écrou hexagonal fournis avec l’interrupteur.
PERCER UN TROU DE 0.71 CM
(9/32") DEIAMÈTRE
RONDELLE DE
BLOCAGE FENDUE
ECROU HEXAGONAL
5.Montage des deux (2) relais
Les relais peuvent être montés dans le compartiment-moteur, mais il est
préférable de monter le relais d’inhibition du démarreur dans l’habitacle,
là où il ne sera pas exposé à l’environnement. Le relais qui sera utilisé
pour inhiber le démarreur du véhicule doit être monté à proximité des fils
provenant du contacteur d’allumage. Le relais qui sera utilisé pour faire
clignoter les feux de position du véhicule doit être monté à proximité d’un
des blocs de feux de position avant.
Pour monter les relais :
A.Visser le relais sur la surface de montage à l’aide d’une vis à tôle à
travers le trou pratiqué dans la patte de montage du relais.
B.Fixer solidement le relais à un harnais de fils existant ou autre
composant à l’aide d’attaches de câble.
INTERRUPTEUR À
BASCULE
MONTER À
L’INTÉRIEUR DU
COMPARTIMENT
DES
PASSAGERS
