SSBU/SSMU Installation Instructions
20
Anbringen der SSBU/SSMU an UL-konformer
RSA oder RSM

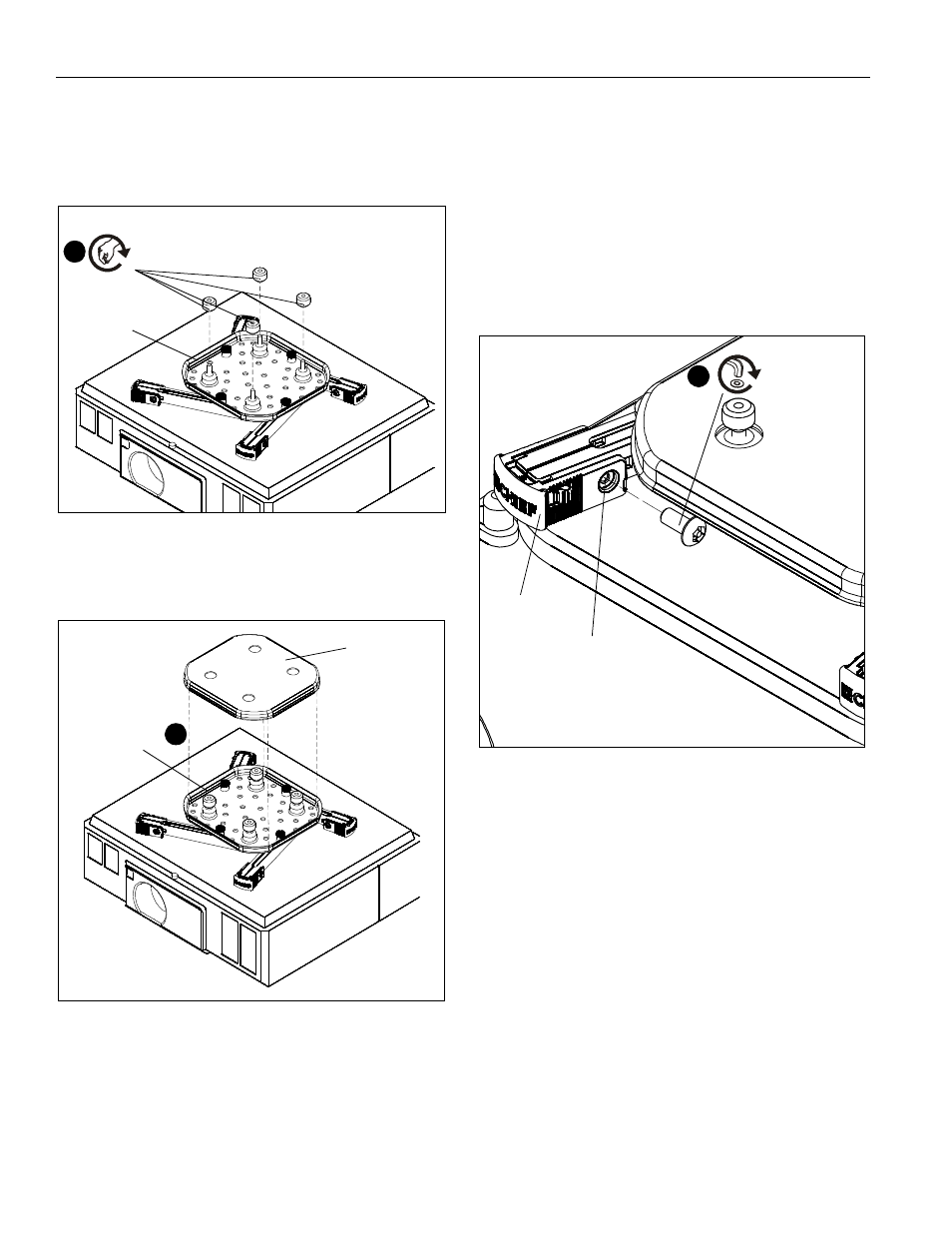

1. Bei einer SSBU montieren Sie vier Flügelmuttern (D)
ein Stück weit auf die Schrauben der SSBU-Hauptplatte.
(Siehe Abb. 8)
Abb. 8
2. Platzieren Sie die SSBU/SSMU-Basisplatte (B) über der
SSBU/SSMU-Anschlussplatte (A). (Siehe Abb. 9)
Abb. 9
3. Befestigen Sie die SSBU/SSMU an der RSA/RSM.
Informationen dazu finden Sie im RSA/RSM-
Montagehandbuch.
Anbringen von Sicherheitsschrauben (optional)
1. Montieren Sie Nr. 8-32 x 3/8"-Halbrundkopf-
Sicherheitsschrauben (F) in die Sicherheitsbohrungen der
SSBU/SSMU-Beine. (Siehe Abb. 10)
HINWEIS: Pro Bein können bis zu zwei Sicherheitsschrauben
angebracht werden. Für ein Höchstmaß an
Sicherheit empfiehlt es sich, die Schrauben in
schwer zugängliche Löcher zu montieren.
HINWEIS: Statt der Sicherheitsschrauben können auch (nicht
mitgelieferte) Kabelbinder verwendet werden.
Führen Sie den Kabelbinder durch beide Löcher
am Bein und befestigen Sie ihn.
Abb. 10
(D) x 4
(A)
1
(B)
(A)
2
(C)
Sicherheitsbohrung
(F)
1
