80

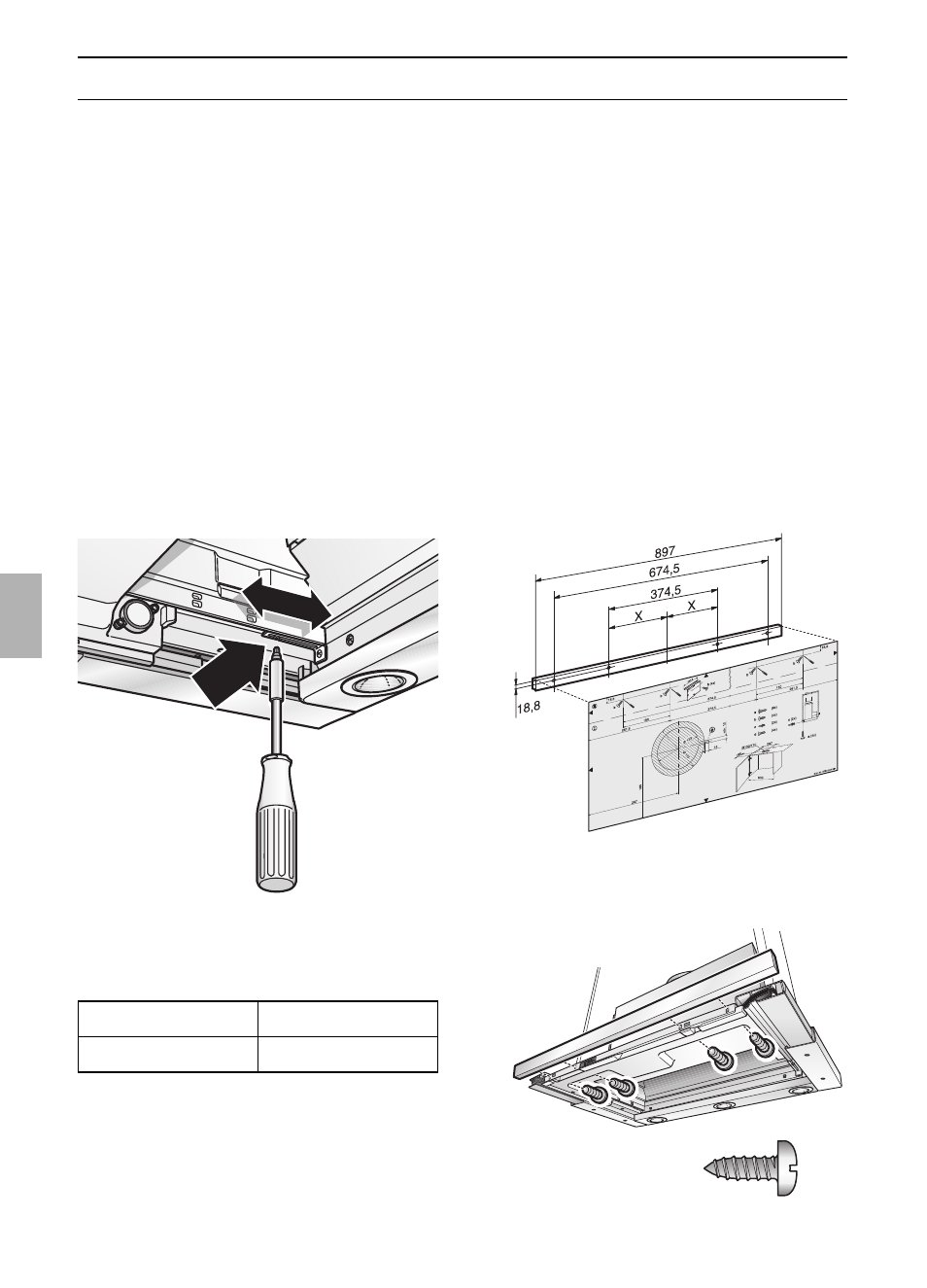

Montaggio nel pensile
Avvertenza: la carcassa della cappa
aspirante può essere rivestita all'interno del
pensile (p. es. con pannelli di truciolato).
A tale scopo badare:
❑ che il piano intermedio non venga
poggiato sulla carcassa della cappa
aspirante;
❑ il rivestimento non venga fissato alla
carcassa;
❑ che sia previsto l'accesso per il servizio
assistenza.
❑ Se la cappa aspirante dovesse essere
montata spostata indietro nel pensile, gli
arresti per l'estraibile del filtro possono
essere spostati in avanti.
❑ A tale scopo allentare le viti, spostare gli
arresti e stringere di nuovo.
2. Allineare la maniglia integrata ed
avvitarla saldamente all’apparecchio.
ṇ
Non schiacciare il cavo piatto.
Scarico d’aria Ricircolo d’aria
16,0 16,5
Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.
Peso in kg:
Spostamento dell’elemento di
comando:
Vedi istruzioni per l’uso.
Montaggio della maniglia integrata:
Sul filtro estraibile deve essere già
montata una maniglia integrata.
La maniglia integrata può essere un listello
in legno previsto per il mobile da cucina,
oppure un listello a maniglia da richiedere
come accessorio speciale (vedi accessori
speciali all’ultima pagina).
1. Con l'acclusa sagoma
O
III , tracciare i
punti di fissaggio sul listello di legno e
praticare fori preliminari con un
punteruolo.
Trapanare:
l
2 mm – max. 10 mm di profondità.
