Placez les fils convenablement en
évitant de laisser une partie trop longue
dans les courbes, laquelle pourrait
déranger l’installation du bloc-piles.
a. Alignez le connecteur avec le port de connexion du mécanisme intérieur,
assortissant l’entaille à la fente.
b. Pour vous orienter plus facilement, regardez l’alignement de la connexion
à partir du haut du mécanisme intérieur.
c. Une fois aligné, poussez le connecteur fermement pour le brancher.
Remarque: Il peut être difficile tourner le tourner-morceau jusqu’à ce
qu’étape 8 « Automatique - détermination de la direction du pêne »
soit accomplie.
6. Installation du mécanisme intérieur.
a. En vous assurant que les fils sont dégagés et que le harnais de fils est
placé tel qu’indiqué, placez le mécanisme intérieur sur la porte en alignant la
lame de torsion dans l’axe du tourner-morceau
b. Une fois contre la porte, insérez et serrez les petite vis afin de fixer le
mécanisme à la plaque de montage.
Remarque : Pour vous aider à insérer les vis, approchez-les des trous prévus à cet
effet avec la vis installée à la tête du tournevis.
c. Tourner le bouton pour tirer le loquet avant de passer à l’étape 7.
5. Suite.......

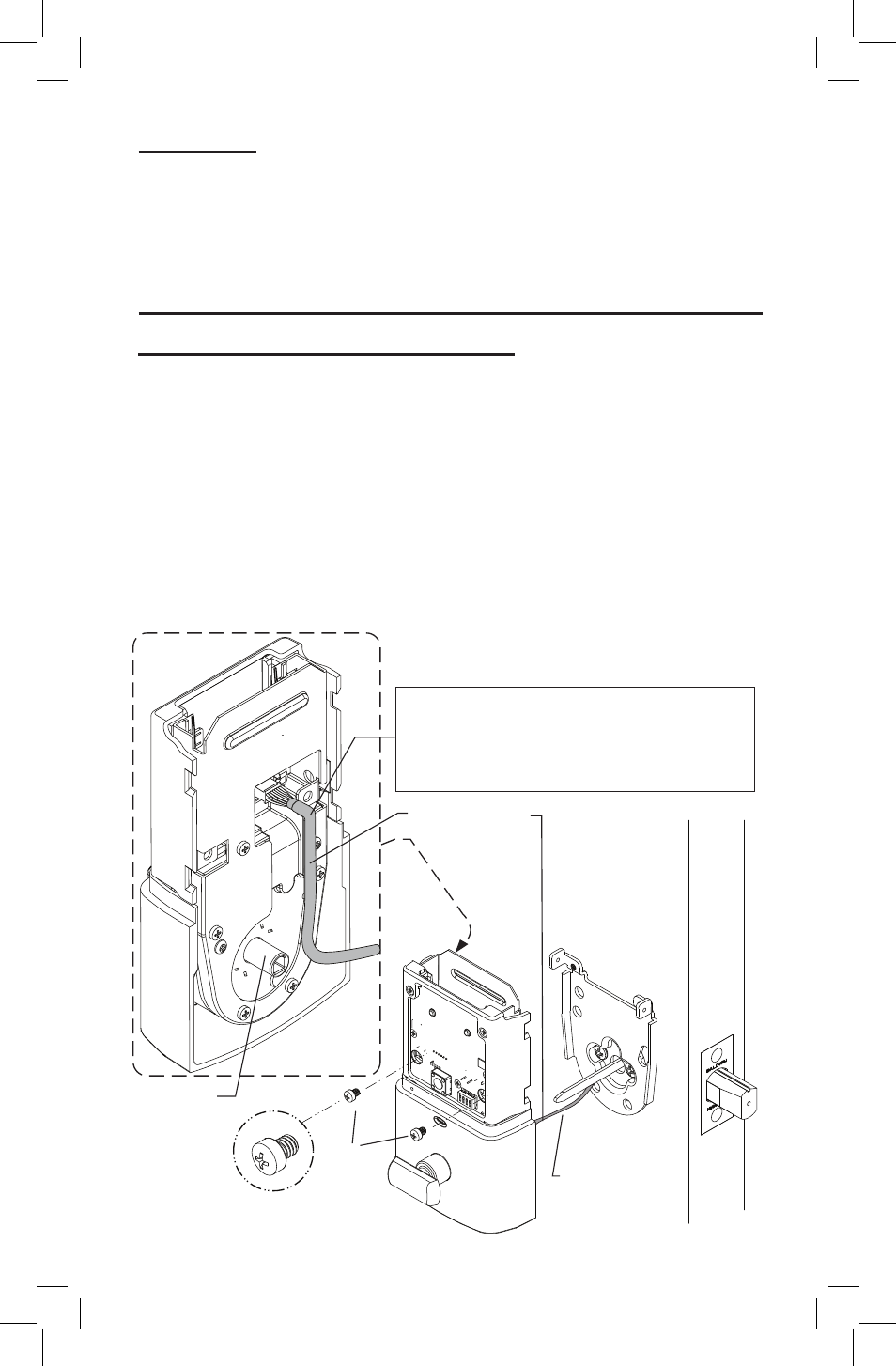

Harnais de Fils
Axe du
tourner-
morceau
Petites
vis
Lame de
torsion
GARDEZ PARALLÈLE
