44

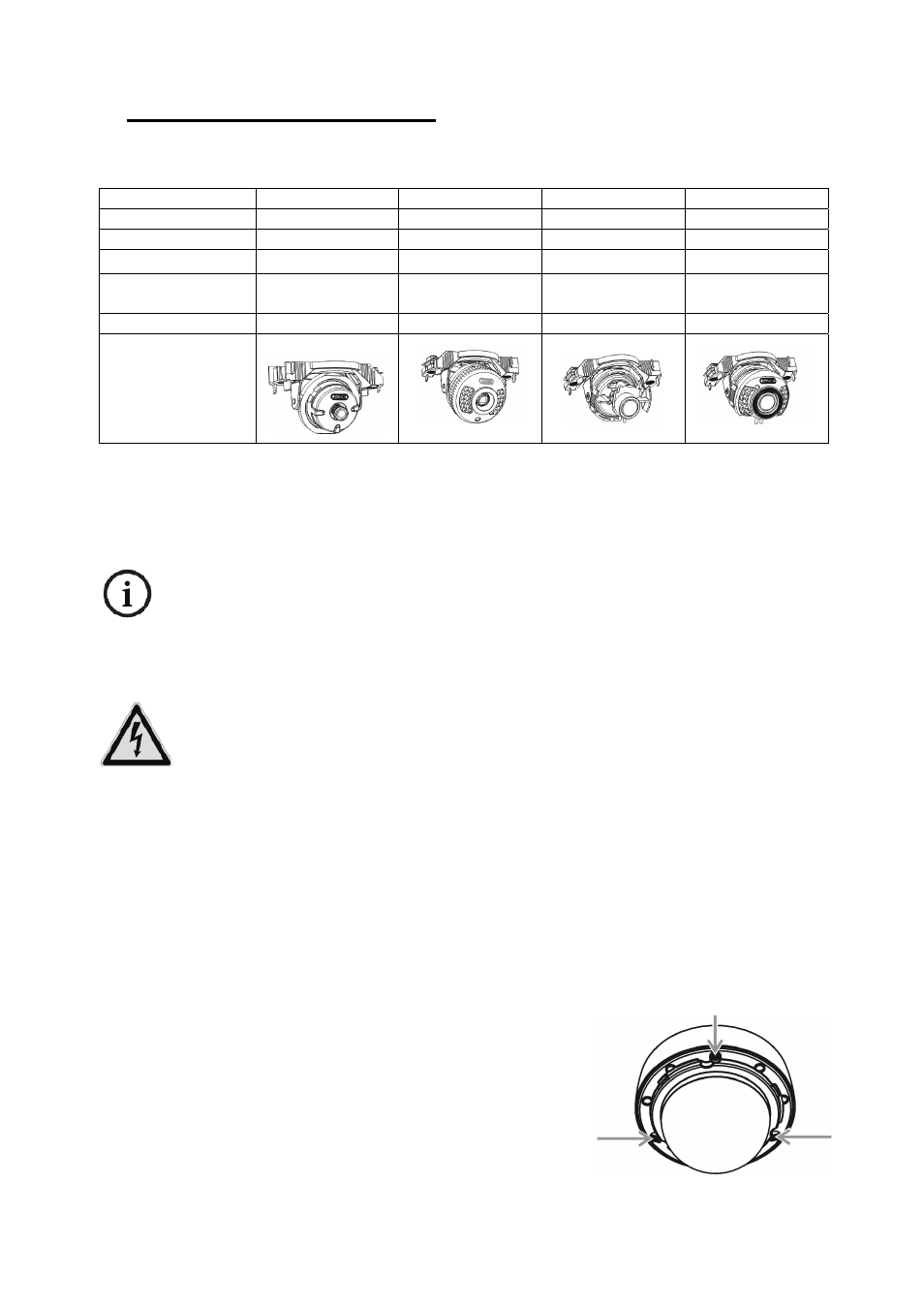

5. Beschrijving van het apparaat
5.1 Overzicht – typenummer
Modelnummer TVCC36000 TVCC36010 TVCC36500 TVCC36510
TV-lijnen 550 TVL 550 TVL 550 TVL 550 TVL
Objectief 3.6 mm 2.8 ~ 10.5 mm 3.6 mm 2.8 ~ 10.5 mm
IR - -  
Dag/nacht
(IR-draaifilter)
- -  
Bedrijfsspanning 12 VDC 12 VDC 12 VDC 12 VDC
Cameramoduleaa
nzicht
5.2 Uitpakken
Terwijl u het toestel uitpakt, dient u het toestel met uiterste zorg te hanteren.
Bij een eventuele beschadiging van de originele verpakking controleert u eerst het toestel.
Als het toestel beschadigingen vertoont, stuurt u het met verpakking terug en brengt u de
leverdienst op de hoogte.
6. Montage
LET OP!
Tijdens de montage moet de camera van de spanning gescheiden zijn.
6.1 Kabelplaatsing
De kabelplaatsing kan zijdelings (zichtbaar) of door de onderkant (verborgen) gebeuren. Voor de
bescherming tegen vocht wordt aan de behuizing een kabelschroefverbinding aangebracht. Schroef
deze kabelschroefverbinding volledig in de zijdelingse opening of in de opening aan de onderkant.
De tweede opening wordt met de aan de onderkant voorgeïnstalleerde afsluiting gesloten.
6.2 Monteren van de camera
Verwijder eerst de witte koepelring door tegen de klok in te
draaien.
Daarna lost u de drie bevestigingsschroeven van de koepel.
Verwijder nu de koepel.
