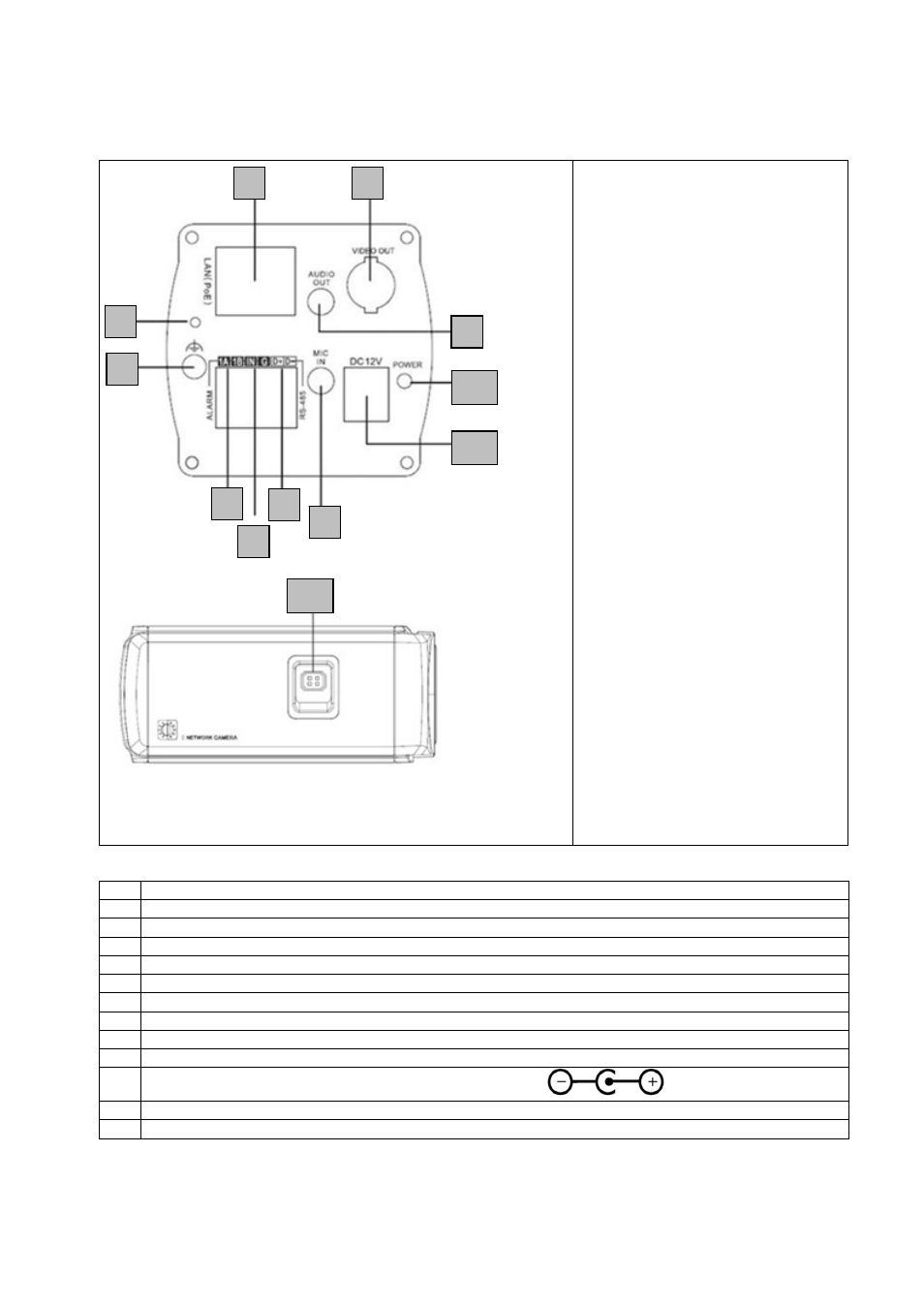

5. Beschreibung der Anschlüsse
Nr. Beschreibung
1 Netzwerkanschluss
(RJ45)
2 Reset-Taste
3 Masseanschluss
4
Alarmausgang (1A/1B) (max. 5 VDC / 50 mA)
5 Alarmeingang (IN/G) (Brücke zwischen „IN“ und „G“ löst Alarm aus)
6 RS-485 (nicht verwendet)
7 Analoger Videoausgang (für Servicezwecke)
8 Audioausgang
9
Audioeingang (Mikrofon / Line)
10
Spannungsanschluss 12 VDC (Rundstecker 5,5x2,1 mm)
11 Statusanzeige für Spannungversorgung
12 Objektivanschluss
1
2
3
4
5
6
7
8
9
10
11
12
