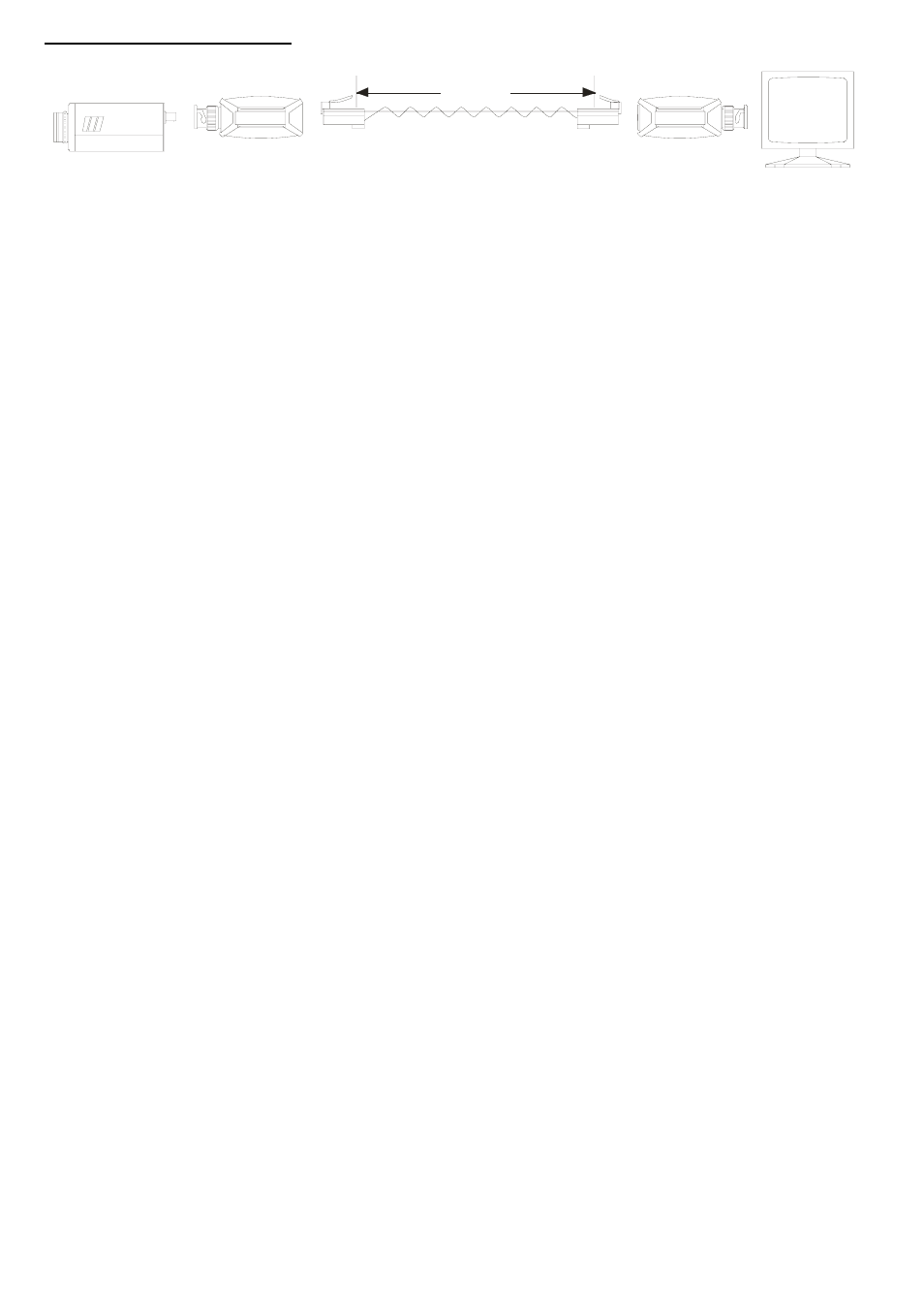

4. Schema di collegamento TV8740

600m

Collegare uno dei due moduli di trasmissione/ricezione all'uscita video (ad esempio di una videocamera) e l'altro modulo trasmissione/ricezione

all'ingresso video (ad es. di un monitor). Collegare entrambi i moduli con un connettore RJ45 o utilizzare l'adattatore in dotazione, per

realizzare il cablaggio attraverso con morsetti a vite.

La massima distanza tra entrambi i moduli di trasmissione e ricezione non deve superare i 600m. Notare che la linea di collegamento non deve

essere posata nelle vicinanze di linee sotto tensione in quanto in tal caso potrebbero verificarsi interferenze (cattiva qualità delle immagini).
