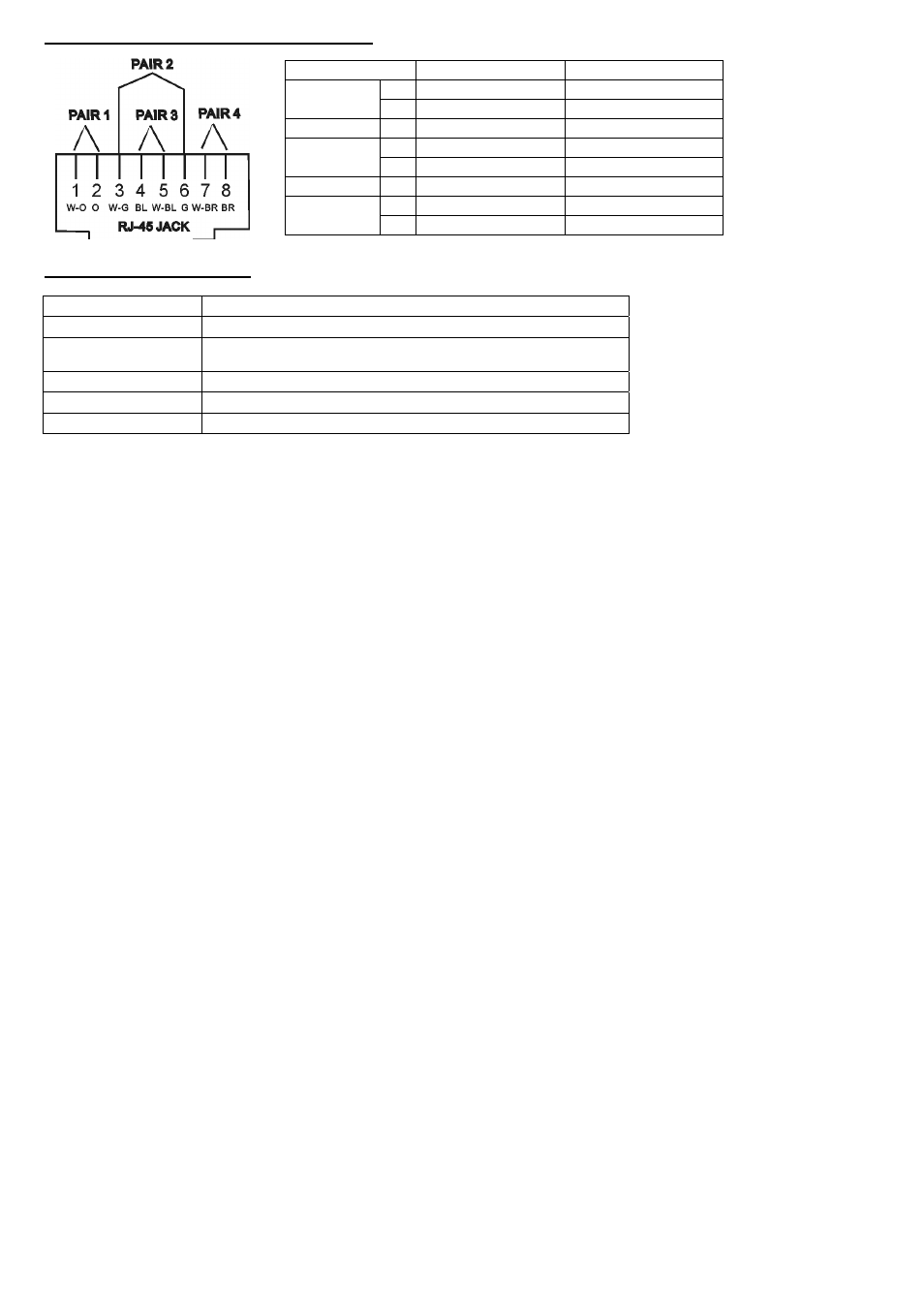

5. Affectation de la fiche mâle RJ45 du TV8740
12
Numéro de broche
Couleur
Fonction
1
Blanc / orange
S2
Paire 1
2 Orange
S1
Paire 2
3
Blanc / vert
Audio +
4 Noir
A1
Paire 3
5
Blanc / noir
A2
Paire 2
6 Vert
Audio -
7
Blanc / marron
Video +
Paire 4
8 Marron
Video -
6. Fiche technique du TV8740
Entrée vidéo
1 V
cc
/ 75 ohms
Sortie
RJ11 ou borne à vis (adaptateur inclus)
Distance de
transmission
600 mètres
Câble conseillé
Ligne à deux fils torsadés (Twisted Pair) / CAT5
Dimensions (HxLxP)
23 x 66 x 19 mm
Plage de températures
0°C à 50°C
