Nederlands

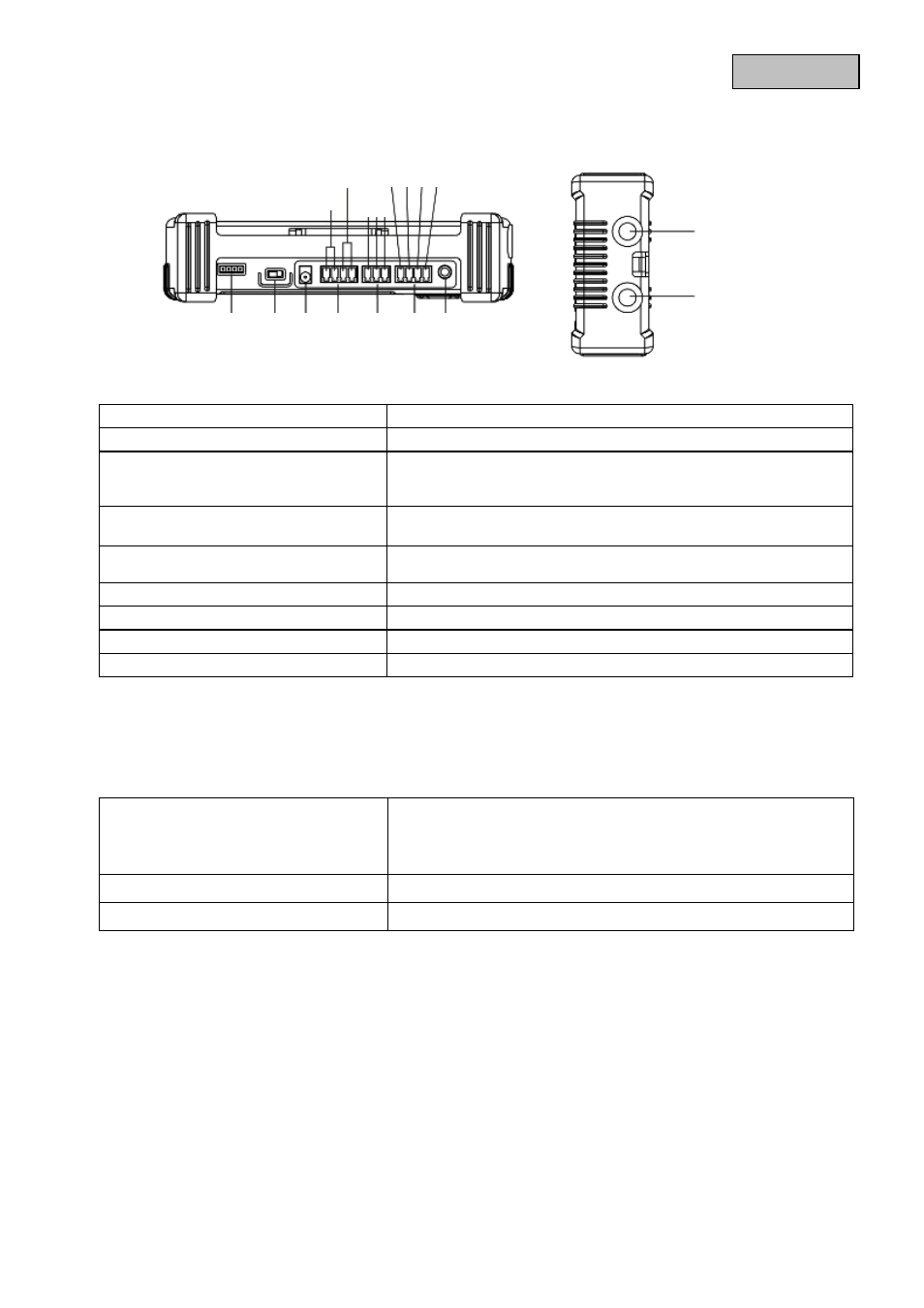

5.2. Beschrijving van de aansluitingen
6. Menu
6.1. Menubesturing
MENU
• OSD
(On-Screen-Display)
oproepen
• Submenu's
openen
• Een menu-item kiezen om in te stellen
• Bevestigen van een gekozen waarde
▲▼
• Omschakelen tussen menu-items
◄►
• Instellen
van
waarden
c
ISP interface
Interface voor firmware updates
d
Aan/uit schakelaar
Schakelt de monitor aan of uit
e
Spanning DC 9V
Aansluiting voor de netvoeding voor het opladen van de
ingebouwde accu. Gebruik s.v.p. uitsluitend de meegeleverde
netvoeding.
f
Kabelaansluiting
voor de onderbrekingstest
Met deze aansluiting kunnen 2 kabels gelijktijdig worden
gecontroleerd op onderbrekingen.
g
PTZ interface
Speeddome protocol test voor RS485 +/- interfaces voor het
Pelco D en P protocol
h
RS-232 interface
Service interface
i
Video-aansluiting
Aansluiting voor de AV adapterkabel
j
Aansluiting voor een meetpen
+ aansluiting voor AC / DC spanningsmeting
k
Aansluiting voor een meetpen
- aansluiting voor AC / DC spanningsmeting
c
d e f g h i
G Rx Tx 5V
G + -
Kabel 1
Kabel 2
j
k
