26
PT
necessária e posicione os grampos de ligação
conforme a tabela e os desenhos a seguir.
4. Posicione os fios de acordo com a tabela e os
desenhos abaixo e efectue a ligação apertando todos
os parafusos dos bornes.
5. Fixe o cabo de alimentação na apropriada
braçadeira e feche a tampa.
Trifásica 400
Ligação do cabo de alimentação à rede
No momento de efectuar a ligação directamente na
rede, instalar entre o aparelho e a rede um interruptor
omnipolar com uma abertura mínima de 3 mm entre os
contactos.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da
placa de identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha;
não empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados.
! A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.
5

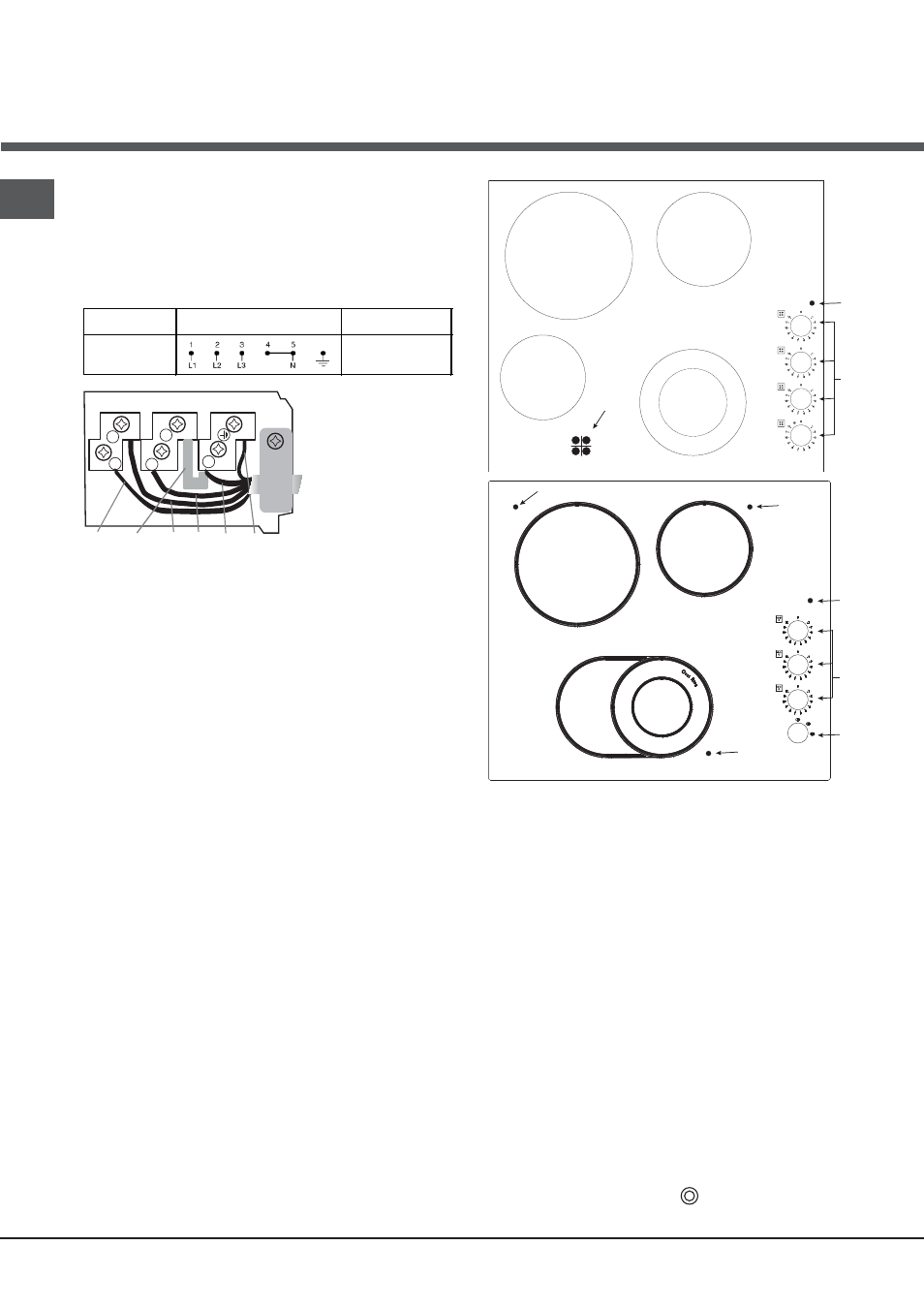

Fase Grampo Neutro Terra Fase
1
2
3
4
Fase
Tensão tipo e
frequência rede
Ligações eléctricas Caixa de bornes
400V 3-N ~
50/60 Hz
Trifásica 400
Descrição do aparelho
C
A
A
B
A
E
D
A
A
C
D
G
F
E
E
E
Acender a placa de vitrocerâmica
Zonas de cozedura tradicionais
Os elementos radiantes tradicionais (A) são constituídos por
resistências circulares e tornam-se vermelhos somente algumas
dezenas de segundos depois de acessos.
Cada zona de cozedura é equipada com um botão de comando
(D) que possibilita seleccionar 12 temperaturas diferentes,
desde um valor mínimo de 1 até 12 no máximo.
Zonas de cozedura extensíveis*
Os elementos radiantes extensíveis (B e F) podem ser
reconhecidos pela presença de uma zona aquecedora
dupla. É possível acender somente a zona mais interna ou
então ambas.
Zonas de cozedura extensíveis circulares*
O selector de comando (D) possibilita escolher entre dois
níveis de potência, ambos reguláveis desde um valor mínimo
de 1 até 12 no máximo:
• rodando o selector na direcção dos ponteiros do relógio
desde 1 até 12 regula-se o nível de potência mais baixo.
• rodando o selector até o fim ( ), identificável por um
* Há somente em alguns modelos.
