ES
29
ES OBLIGATORIA LA CONEXIÓN A TIERRA DEL
APARATO.
La encimera ha sido fabricada para el funcionamiento
con corriente alterna a la tensión y frecuencia de
alimentación indicadas en la placa de características
(ubicada debajo de la encimera o al final del manual
de instrucciones). Verifique que el valor local de la
tensión de alimentación sea el mismo que el indicado
en la placa. El aparato no posee cable de alimentación
debido a que el cable se dimensiona de acuerdo con
el tipo de conexión eléctrica utilizada (ver el siguiente
esquema de conexión). Utilice un cable de goma de

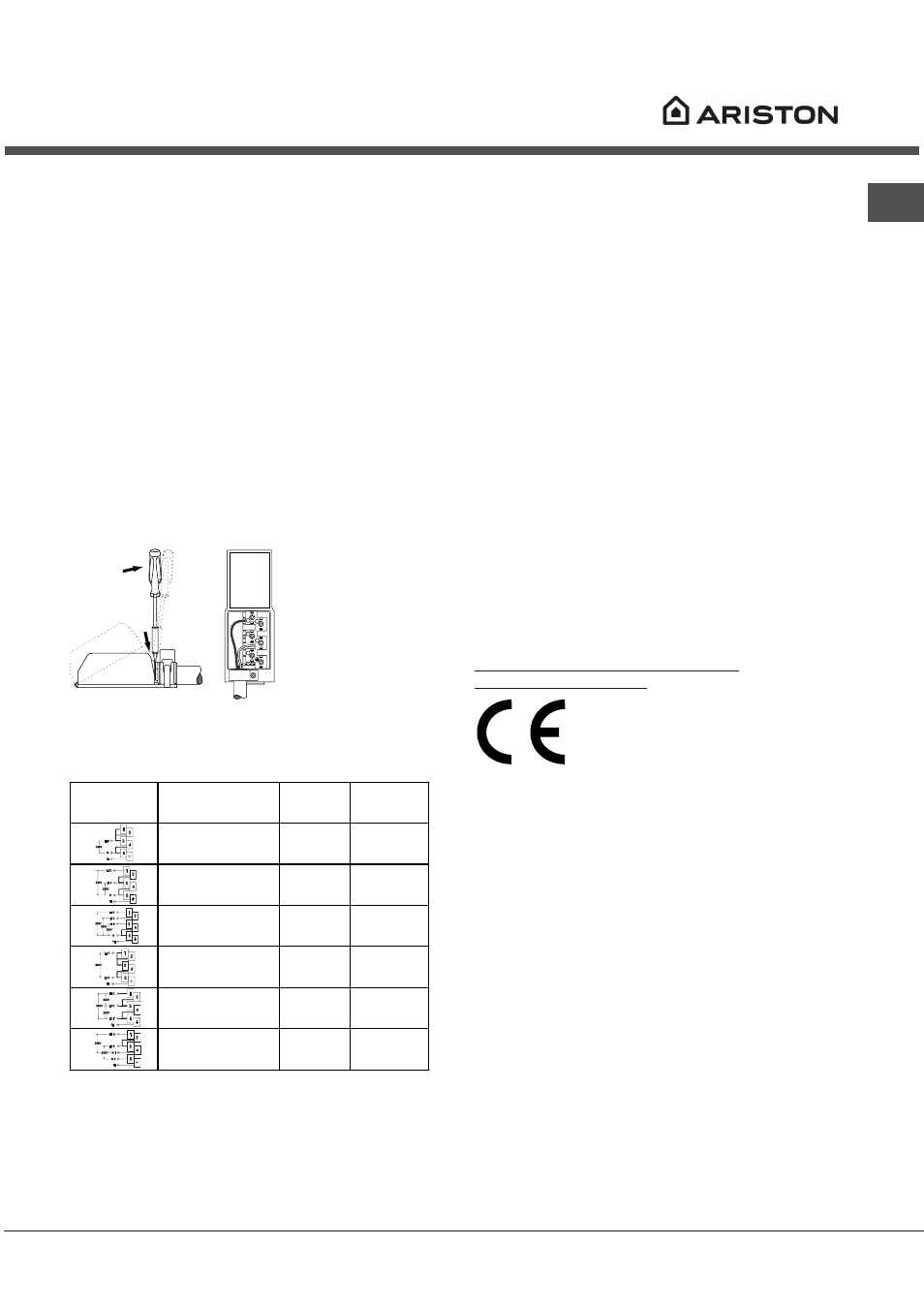

tipo H05RR-F. Abra el tablero de bornes siguiendo las
indicaciones de la figura del costado:
Para la instalación del cable de alimentación realice
las siguientes operaciones:
• Afloje el tornillo de la mordaza de terminal de cable
“V” y los tornillos de los contactos (fig.11).
• Fije los cables debajo de las cabezas de los tornillos
según el siguiente esquema.
2
1 1 2
3
4
5
V
Fig.11
• Fije el cable de alimentación en el correspondiente
sujetacable y cierre la tapa.
Conexión
eléctrica Tensión de
alimentación
Fusible Sección
230V -1+N ~ 50Hz 32* A 4 mm²
400V 2+N ~ 50Hz 32 A 4 mm²
400V -3+N ~ 50Hz 25 A 2,5 mm²
230V -2 ~ 50Hz 32* A 4 mm²
230V -3 ~ 50Hz 25 A 2,5 mm²
230V -2+2N ~ 50Hz 25* A 2,5 mm²
* Aplicación del coeficiente de simultaneidad en
conformidad con la norma.
CONEXIÓN ELÉCTRICA
Conexión del cable de alimentación eléctrica
a la red
Instale en el cable un enchufe normalizado para la
carga indicada en la placa de características, si la
conexión a la red es directa, es necesario interponer
entre el aparato y la red, un interruptor omnipolar con
una distancia mínima entre los contactos de 3 mm.,
dimensionado para esa carga y que responda a las
normas vigentes (el cable de tierra no debe ser
interrumpido por dicho interruptor). El cable de
alimentación eléctrica debe estar ubicado de modo
tal que, en ningún punto, alcance una temperatura que
supere en 50ºC la temperatura ambiente. Antes de
efectuar la conexión verifique que:
• La válvula de sobrepresión y la instalación domiciliaria
puedan soportar la carga del aparato (ver la placa de
características) ;
• La instalación de alimentación eléctrica esté provista
de una conexión a tierra eficaz, de acuerdo con las
normas y disposiciones legales;
• Pueda accederse fácilmente a la toma de corriente
o al interruptor omnipolar, una vez instalada la
encimera.
CARACTERÍSTICAS TÉCNICAS:
Voltaje y Frecuencia 230/400V ~ 50 Hz
Absorción Máx: 10000 W
