Manual de instruções de montagem, operação e manutenção Série TVS

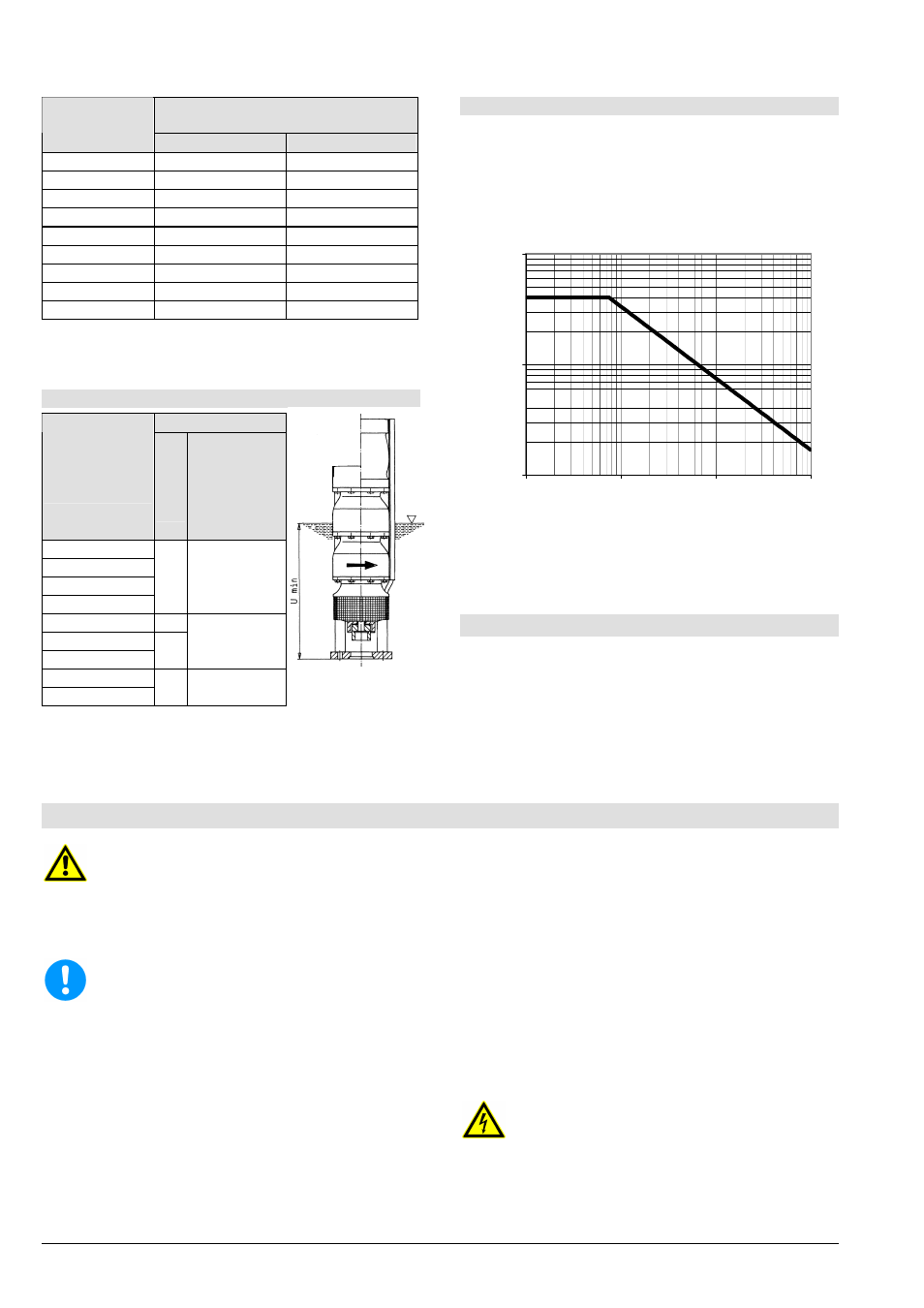

Página 24
Fluxo máximo [m 3 /h] em bombas de
montagem vertical e horizontal Dimensões da
bomba 50 Hz 60 Hz
TVS 8.1-… 75 90
TVS 8.2-… 105 125
TVS 8.3-… 135 160
TVS 8.4-… 170 200
TVS 10.1-… 200 240
TVS 10.2-… 250 280
TVS 10.3-… 320 360
TVS 12.1-… 400 400
TVS 12.2-… 520 -
Valores válidos partindo do pressuposto de que
NPSH
Instalação
> (NPSH
Bomba
+ 0,5 m)
6.2.2 Recobrimento mínimo
U
min
Dimensões da
bomba mm
…aplica-se a
uma
velocidade
de aspiração
máxima de
… m/s.
TVS 8.1-…
TVS 8.2-…
TVS 8.3-…
TVS 8.4-…
1000 4,2
TVS 10.1-… 1600
TVS 10.2-…
TVS 10.3-…
2900
4,5
TVS 12.1-…
TVS 12.2-…
2900 6,8
6.2.3 Frequência de ligação admitida
No caso dos motores eléctricos, consulte o manual de
instruções de operação do motor para se informar
sobre a respectiva frequência de ligação.
Sempre que no manual de instruções de operação do
motor não forem indicados quaisquer valores relativos
à frequência de ligação admitida, aplicam-se os
valores indicados no diagrama 1.
1,0
10,0
100,0
1 10 100 1000
Potência do motor [kW]
M
áx
im
o
d
e
ar
ra
n
q
u
es
a
d
m
it
id
o
s
p
o
r
h
o
ra
diagrama 1
Sempre que os valores registarem diferença,
considera-se que a frequência de ligação admitida é a
mais reduzida.
6.3 Desligação
Feche a válvula da tubagem de pressão
imediatamente antes de desligar o motor. Esta
operação é desnecessária se a instalação
dispuser de uma válvula de retenção accionada
por retorno de mola.
Desligue o motor de accionamento. Assegure-se
de que se desliga silenciosamente.
7. Manutenção, conservação
Qualquer operação de manutenção ou de
conservação só pode ser levada a cabo na
bomba ou no grupo motobomba quando esta/e
não estiver em funcionamento. Cumpra o
disposto no ponto 1.4 "Instruções de
segurança".
Os trabalhos de manutenção e de conservação
só podem ser realizados por técnicos com a
formação adequada e a experiência
necessária, familiarizados com o conteúdo
deste manual de instruções de operação, ou
por pessoal técnico do fabricante.
A bomba submersível não carece praticamente de
qualquer manutenção. O trabalho de inspecção está
limitado à medição periódica da resistência do
isolamento (a cada 2 anos, recomendamos uma vez
por ano, quando o motor está frio) e à verificação
regular dos dados relativos à tensão de serviço, ao
consumo de energia e ao fluxo. O fabricante
recomenda que registe e compare estes dados no
"Registo de operações". A evolução destes dados
talvez possa possibilitar o reconhecimento de danos
numa fase inicial, evitando desta forma danos mais
graves ou mesmo a destruição total.
Uma redução lenta da velocidade de passagem do
fluxo ao mesmo nível de descarga, com um consumo
de energia normal ou reduzido, indica um desgaste
acentuado dos componentes da bomba (p.ex.
provocado pela areai). Um aumento significativo ou
flutuações do consumo de energia indicam uma falha
mecânica (p.ex. maior fricção mecânica devido a uma
chumaceira defeituosa). A operação da unidade deve
ser imediatamente interrompida para evitar danos
mais graves.
Os dispositivos eléctricos têm de ser
inspeccionados anualmente por um técnico
para verificar se estão a funcionar nas devidas
condições.
