VALORES DE TORQUE
HP
Armazón Perno Adaptador
Acoplamiento
del motor del motor de brida
¾ 56C 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
1 56C 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
1½ 56C 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
2 56C 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
3 56C 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
5 184TCH 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
7½ 184TCH 20 libras-pie (27 N .m) – 15 libras-pie (20 N .m)
10
213TC
45 libras-pie (61 N .m) 30 libras-pie (40 N .m) 30 libras-pie (40 N .m)
215TC
15
215TC
45 libras-pie (61 N .m)
30 libras-pie (40 N .m) 30 libras-pie (40 N .m)
254 TC 48 libras-pie (65 N .m) 48 libras-pie (65 N .m)
20
254TC
45 libras-pie (61 N .m) 48 libras-pie (65 N .m) 48 libras-pie (65 N .m)
256TC
VAloRES DE ToRQUE
Tamaño Tuercas de la Ventilación
de la bomba barra tensora y drenaje
1SV 22 libras-pie (30 N .m) 15 libras-pie (20 N .m)
2SV 22 libras-pie (30 N .m) 15 libras-pie (20 N .m)
3SV 37 libras-pie (50 N .m) 15 libras-pie (20 N .m)
4SV 37 libras-pie (50 N .m) 15 libras-pie (20 N .m)

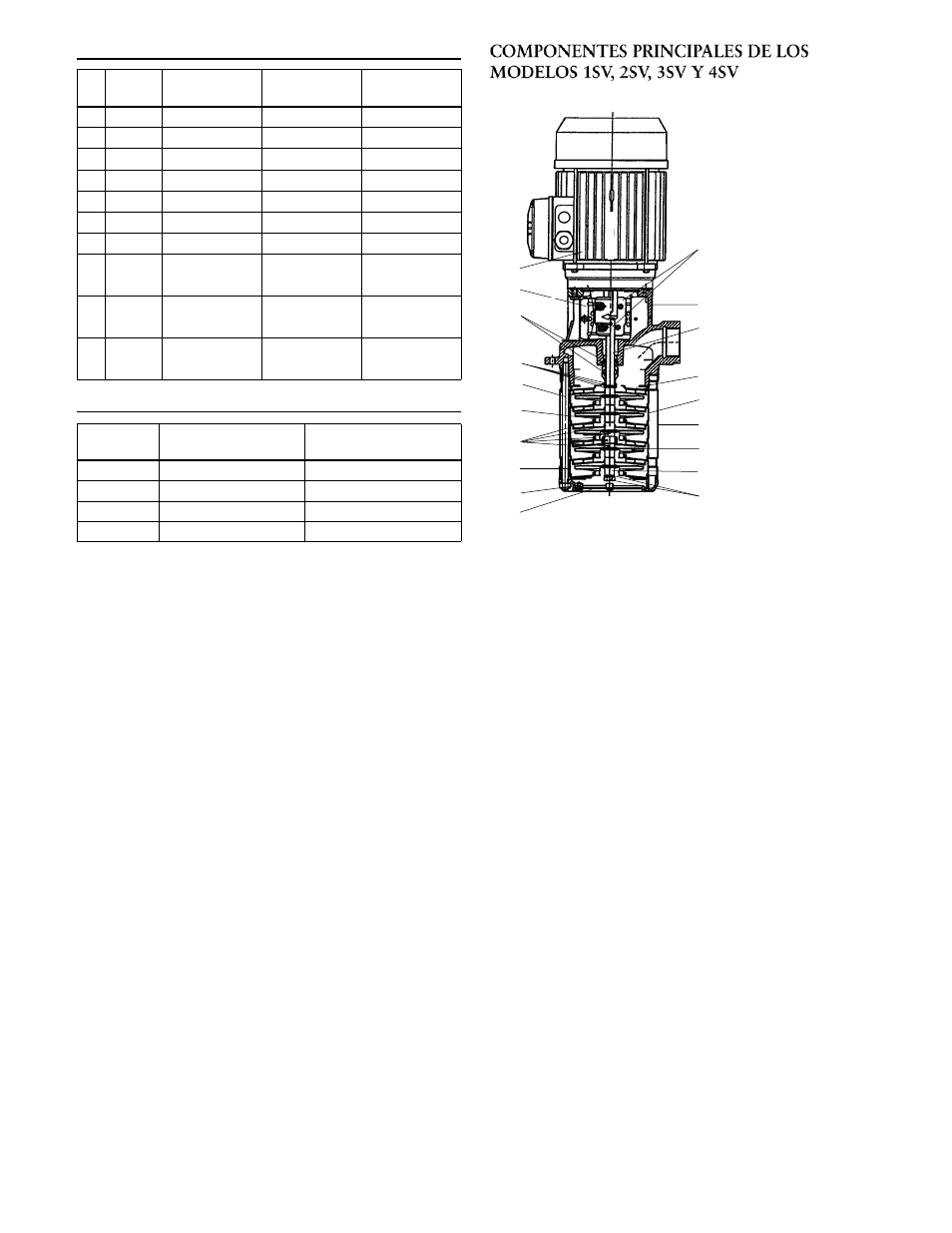

COMPONENTES PRINCIPALES DE LOS
MODELOS 1SV, 2SV, 3SV Y 4SV
1 Adaptador/descarga de
motor
2 Cubierta inferior de
succión
3 Manga
4 Filtro
5 Difusor
6 Gabinete de primera
etapa
7 Difusor con conjunto de
casquitov
8 Difusor de última etapa
9 Impulsor
10 Eje
11 Protección de
acoplamiento
12 Acoplamiento
13 Junta hermética mecánica
14 Varilla tensora y tuerca
15 Perno de impulsor
16 Aro tórico
17 Espaciador de impulsor
18 Motor
1
4
2
7
10
11
8
16
17
3
13
18
5
15
12
14
6
9
15
