26
FR
560 mm.
45 m
m.
Les déclarations de consommation indiquées sur
l’étiquette des caractéristiques ont été mesurées
pour ce type d’installation

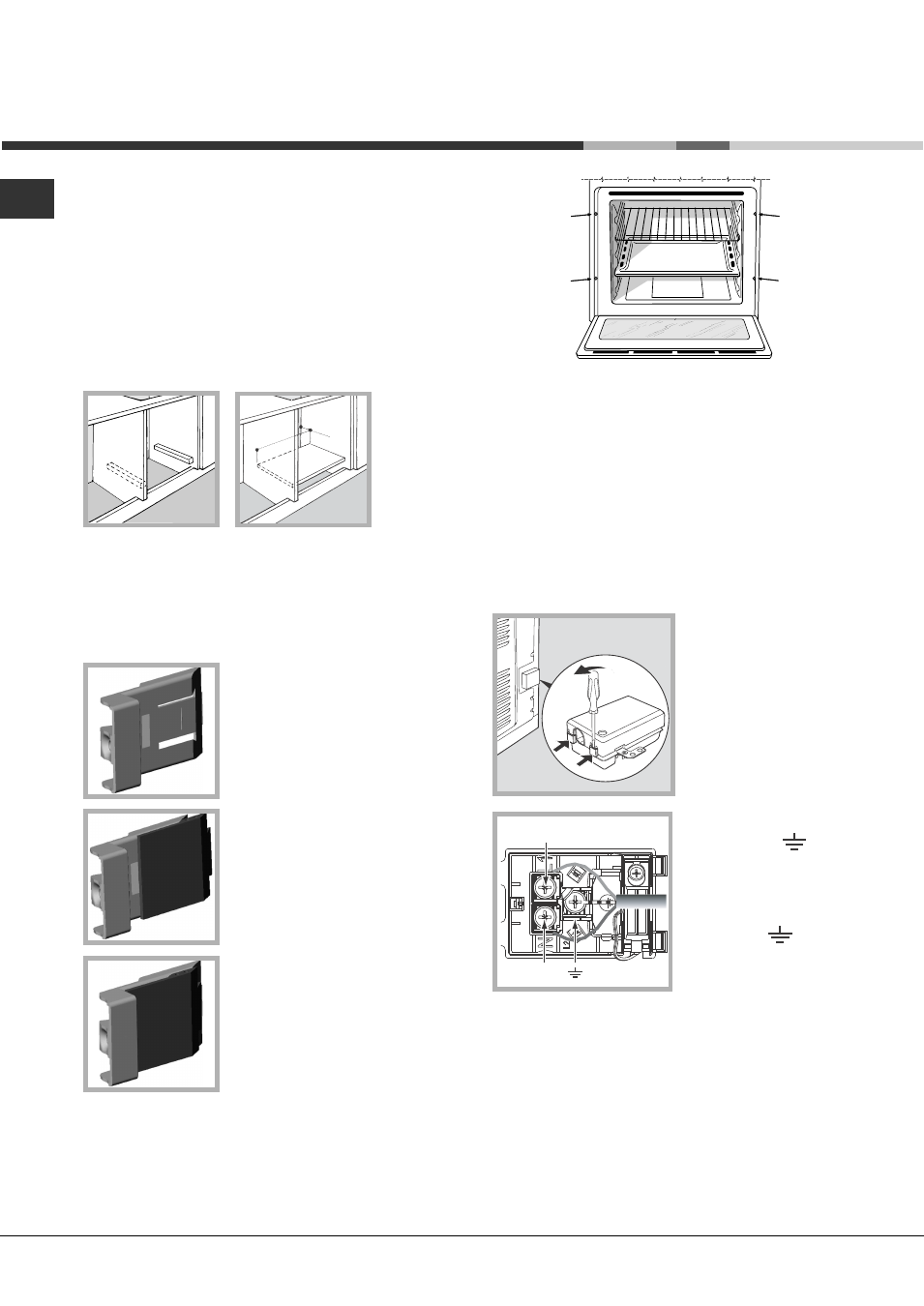

Aération
Pour garantir une bonne aération, la cavité
d’encastrement doit être dépourvue de paroi arrière.
Il est conseillé d’installer le four de manière à ce
qu’il repose sur deux cales en bois ou bien sur un
plan d’appui continu qui ait une découpe d’au moins
45 x 560 mm (voir figures).
Centrage et fixation
Positionner les 4 taquets situés sur les côtés du four
en face des 4 trous pratiqués sur le cadre et les
régler selon l’épaisseur de la joue du meuble:
épaisseur 20 mm : enlever la
partie amovible du taquet (voir
figure);
épaisseur 18 mm : utiliser la
première rainure, comme
prévu par le fabricant (voir
figure);
épaisseur 16 mm : utiliser la
deuxième rainure (voir figure).
Pour fixer l’appareil au meuble : ouvrir la porte du
four et visser 4 vis à bois dans les 4 trous du cadre.
! Toutes les parties qui servent de protection doivent
être fixées de manière à ne pouvoir être enlevées
qu’avec l’aide d’un outil.
Raccordement électrique
! Les fours munis d’un câble d’alimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaque signalétique (voir ci-dessous).
Montage du câble d’alimentation
1. Pour ouvrir le bornier,
faire pression à l’aide
d’un tournevis sur les
languettes latérales du
couvercle : tirer et
ouvrir le couvercle (voir
figure).
2. Montage du câble
d’alimentation :
dévisser la vis du
serre-câble ainsi que
les trois vis des
contacts L-N- puis
fixer les fils sous les
têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert
(voir
figure).
3. Fixer le câble dans le
serre-câble prévu.
4. Fermer le couvercle du bornier.
Branchement du câble d’alimentation au réseau
électrique
Monter sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(voir ci-contre).
N
L
