Section 3
NOTA :
Les systèmes DOIVENT être conçus uniquement par des techniciens qualifiés et respecter les prescriptions
des codes provinciaux ou nationaux pertinents et les exigences locales.

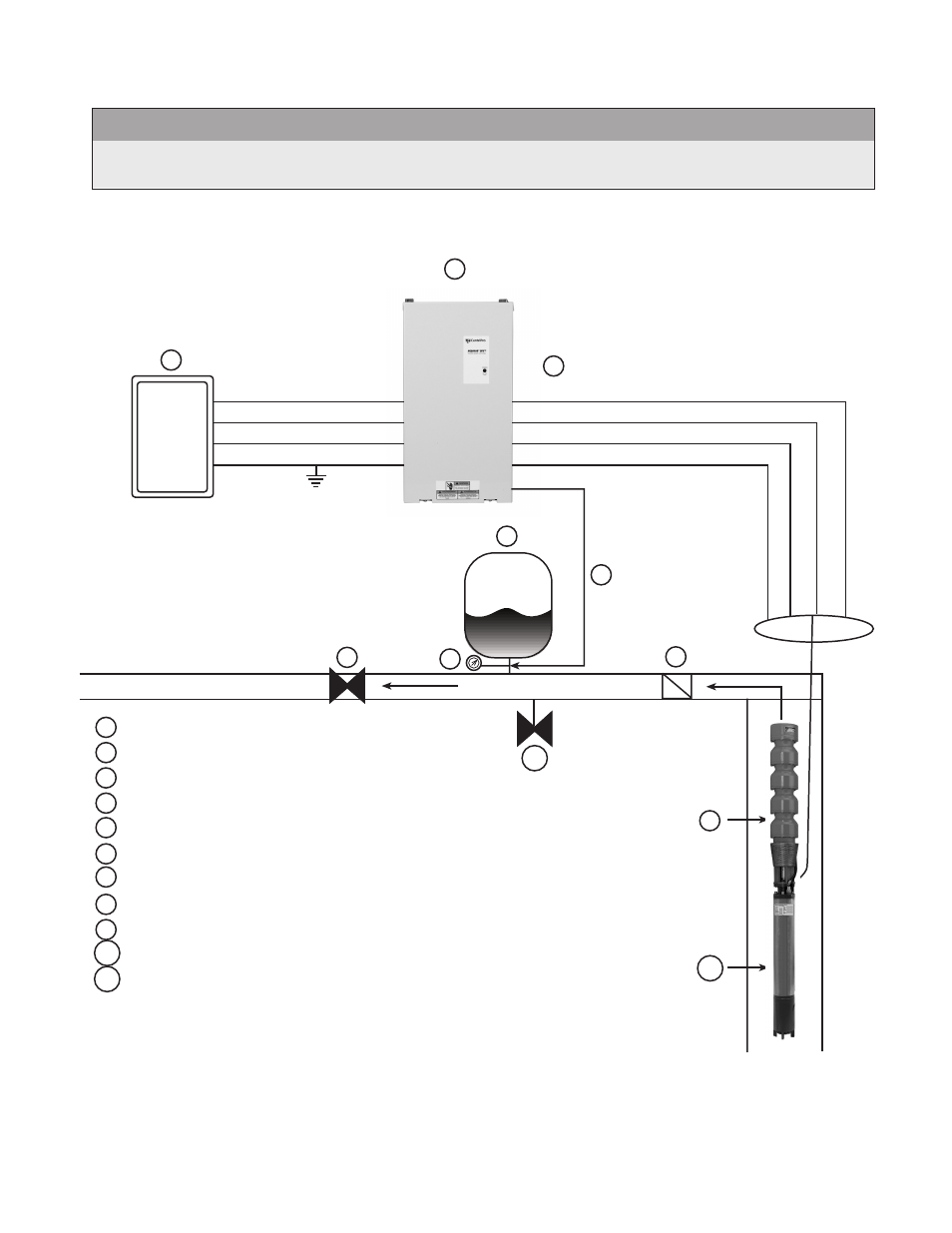

Deux schémas montrent des systèmes types munis d'un contrôleur de pression constante SPD_ _ F, avec le filtre.
Le premier (ci-dessous) illustre un système à pompe submersible.
3
ÉCOULEMENT
4
6
5
1
2
8
9
7
1 CONTRÔLEUR SPD_F
2 SECTIONNEUR À FUSIBLES
3 MANOMÈTRE
4 RÉSERVOIR À CHAMBRE D‘AIR COMPRIMÉ
5 CÂBLE DE CAPTEUR DE PRESSION
6 SORTIE TRIPHASEE (3 Ø, TOUJOURS)
7 CLAPET DE NON-RETOUR, CÔTÉ REFOULEMENT
8 ROBINET-VANNE (FORTEMENT RECOMMANDÉ)
9 POMPE SUBMERSIBLE
10 MOTEUR SUBMERSIBBLE (3 Ø)
11 SOUPAPE DE DÉCHARGE
NOTA : si le courant d‘entrée est monophasé, utiliser L1 et L3, puis régler les
commutateurs-limiteurs de surcharge du moteur à 50 % de la puissance
nominale du contrôeur ou moins.
L1
L2
L3
TERRE
T1
T2
T3
TERRE
10
11
CONCEPTION DU SYSTÈME
ENTRÉE DE COURANT
