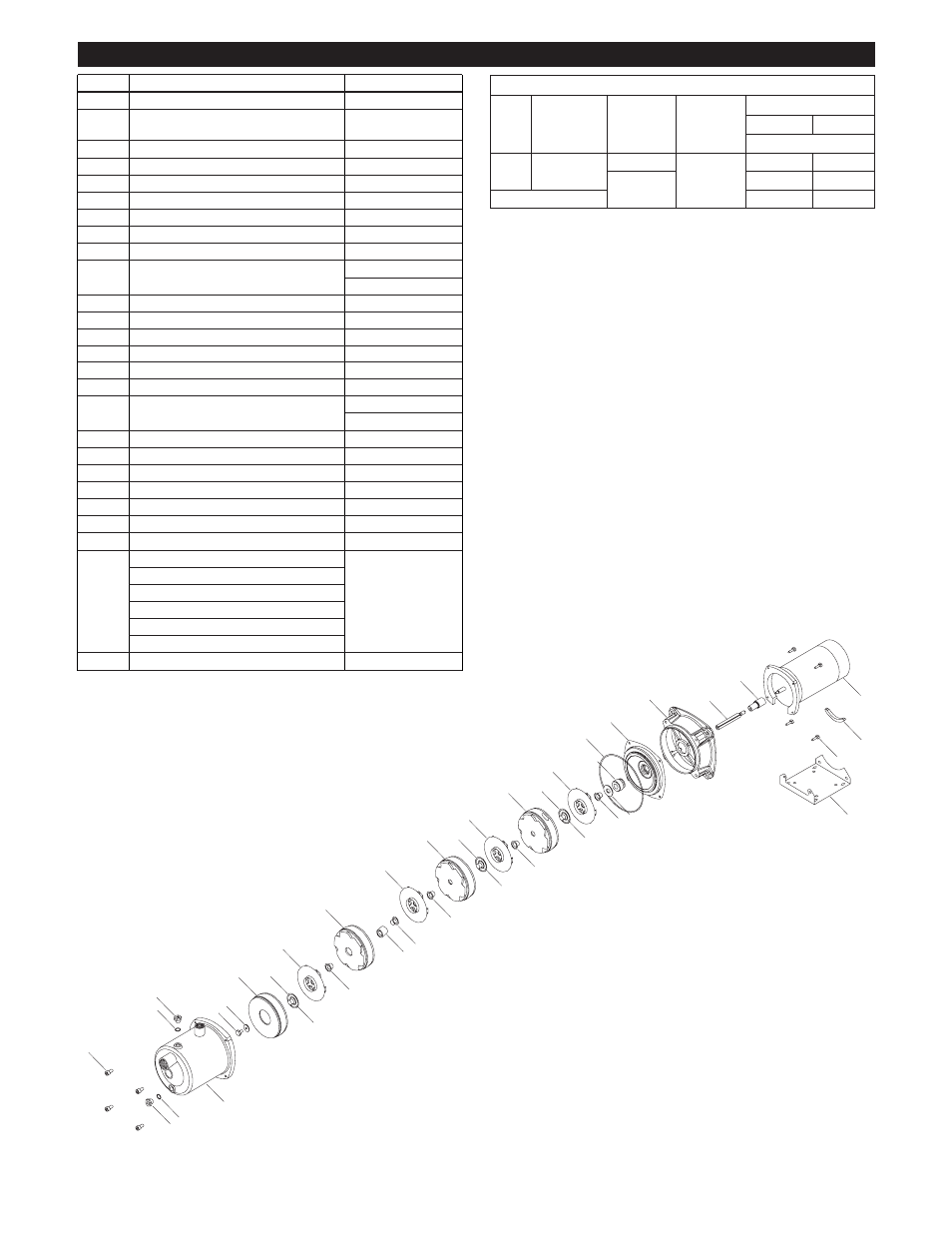

Lista de partes
Art. Nº. Descripción de la parte Material
1 Tornillo, de la carcasa Ac. inox. 400
2 Bomba, carcasa con tapón y anillos en Ac. inox. 316L
O de Viton
3 Anillo en O, tapón de llenado y de drenaje Viton
4 Tapón de llenado y de drenaje Ac. inox. 315
5 Perno del impulsor Ac. inox. 316
6 Arandela de seguridad del impulsor Ac. inox. 316
7 Tapa del difusor, primera etapa Ac. inox. 316L
8 Espaciador del impulsor Ac. inox. 316L
8A* Espaciador del impulsor ( intermedio ) 316L SS
9 Anillo en O, impulsor EPR
Viton opcional
10 Impulsor Ac. inox. 316L
11 Difusor, intermedio Ac. inox. 316L
11A* Difusor with bushing 316L SS
12 Difusor, última etapa Ac. inox. 316L
13 Arandela, sello mecánico Ac. inox. 316
14 Sello mecánico Varía
15 Anillo en O, carcasa EPR
Viton opcional
16 Caja del sello Ac. inox. 316L
17 Adaptador del motor Aluminio
18 Eje, bomba Ac. inox. 316
19 Acoplamiento del eje Ac. inox. 316
20 Pata, bomba Acero
21 Tornillo, motor al adaptador del motor Acero
22 Espaciador Caucho
Motor, monofásico ODP
Motor, trifásico ODP
23 Motor, 575 V ODP Ac. inox. 303
Motor, monofásico TEFC
Motor, trifásico, TEFC
Motor, 575 V TEFC
24* Camisa del eje Carburo de tungsteno
* Artículo no utilizado en una bomba de 2 etapas
1
2
3
4
3
4
5
6
7 9
8
9
8
8
8
10
11
12
10
9
8
16
15
14
13
8
10
17 18
19
20
21
23
22
8A
8A
11A
24
10
Tabla de aplicación del sello mecánico
Parte Nº.
Gira- Estacionario Elastómero Partes de Before After
torio metal
SN: F0264029 •
Carbón
Carburo de
EPR – 10L35
silicio
Viton
Ac. inox. 316 10L32** 10L36
Carburo de silicio – 10L34
• For pumps used in conjunction with the AquaBoost pumping system,
use SN F0265181.
** Replacement for 10L29, 10L30 and 10L31
