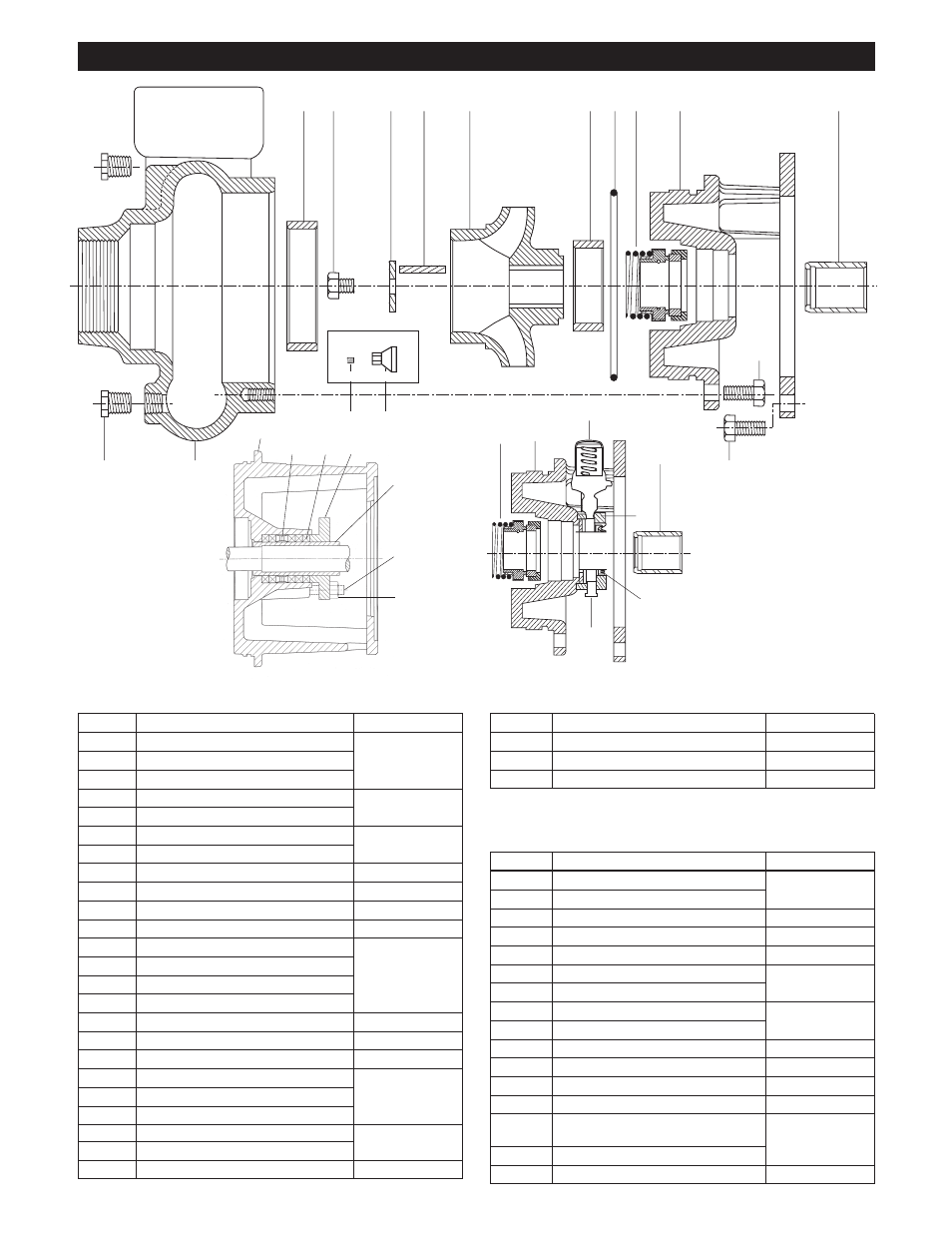

COMPOSANTS DE LA POMPE
N
o
d’article Description
Matériau
1
Corps de pompe
2 Roue
3 Adaptateur
4
Bague d’usure (corps de pompe)
Fonte ou bronze*
5**
Bague d’usure (logement de garniture méc.)
6
Vis (roue)
Inox AISI, type 300
7
Rondelle (roue)
8 Clavette de roue
Acier
9
Joint torique (logem. de garn. méc.. — matér. opt.)
Buna-N, E-P
➀
, Viton
10
Garniture mécanique
(communiquer avec l’usine)
11
Chemise d’arbre
Inox AISI, type 300
12
Bouchon de vidange,
1
⁄
4
et
3
⁄
8
po NPT
13
Vis à tête hex. (adaptateur-corps de pompe)
14
Vis à tête hex. (adapt.-moteur, adapt.-palier)
Acier zingué
15
Vis à tête hex. (adaptateur-logem. de garn.)
16
Lanterne d’arrosage
Téflon
MC
17
Anneaux de garniture (cinq)
Téflon
MC
imprégné
18 Fouloir
Inox AISI 300
19
Chemise d’arbre
20
Goujon de fouloir
Inox AISI, type 300
21
Écrou de fouloir
22 Écrou de roue (SAE seulement)
Inox 304
22A Vis d’arrêt de l’écrou de roue (SAE seulement)
23 Lubrificateur à graisse (lubrific. à huile en option) Polycarbonate
Pièces de rechange – séries 3656 et 3756
COMPOSANTS DES PALIERS (v. page suivante)
N
o
d’article Description
Matériau
112
Roulement à billes externe
Acier
122
Arbre de pompe
122A
Arbre de pompe (SAE)
Acier AISI 4140
123
Déflecteur annulaire en V
Buna-N
134
Couvercle de palier
Fonte
138
Joint à lèvre(s) externe
Buna-N
139
Joint à lèvre(s) interne
168
Roulement à billes interne
Acier
193
Graisseur (groupes M et L)
327C
Vis (couvercle de l’adaptateur) – SAE seulement
Acier zingué
340
Adaptateur de moteur thermique SAE
Fonte
361
Bague de retenue
Acier
370C
Vis à tête hex. (couvercle-palier)
371C
Vis à tête hex. (adaptateur-palier) –
SAE seulement – (non montrée)
Acier
399
Clavette (accouplement)
501N
Couvercle de l’adaptateur – SAE seulement
Acier galvanisé
SAE, M et L
À la place de 6 et 7
4 6
7 8
2
5 9 10
3
11
13
12
1
14
Acier zingué
Graisseur Prime Safe (en option — M et L seulement)
10
3
23
11
26
24
25
16
17 18
20
19
21
Composants du presse-garniture
3
COMPOSANTS DE LA POMPE (suite)
N
o
d’article Description
Matériau
24
Boîte de lubrification
Aluminium
25
Bouchon de tuyau
Acier zingué
26
Joint à lèvre(s)
Buna
* Sans plomb ;
➀
E-P = éthylène-propylène.
** L’article 5 est fourni pour le groupe S, dimensions 2½x3-7 (7½, 10 et 15 hp),
et le groupe M (sauf les dimensions 3x4-10).
22
22A
Fonte ou laiton au
silicium*
