Liste de pièces et matériaux
COMPOSANTS DE LA TÊTE DE POMPAGE
N
o d’article Quantité/pompe Nom de pièce Matériau
100
1 Corps de pompe – 1 x 1¼ - 5 Alliage ASTM A744, nuance CF-8M
1 Corps de pompe – 1¼ x 1½ - 5 Alliage ASTM A744, nuance CF-8M
101 1 Roue Alliage ASTM A744, nuance CF-8M
126 1 Chemise d’arbre Inox ASTM A276, type 316
184 1 Logement de garniture mécanique Alliage ASTM A744, nuance CF-8M
330* 1 Jeux de cales Mylar
370 4 Vis à tête hex. (adaptateur-corps de pompe) Inox ASTM A276, type 304
370H* 4 Vis à tête hex. (adapt.-logem. de garn. méc.) Inox ASTM A276, type 304
Garniture mécanique standard Carbone, céramique, viton
383 1
Garniture mécanique en option Carbone, Sil car, E-P①
412A 1 Joint torique (chemise d’arbre) Viton
513 1 Joint torique (logement de garniture méc.) Viton
*Non montrés ① Éthylène-propylène
COMPOSANTS DU PALIER
N
o d’article Quantité/pompe Nom de pièce Matériau
108 1 Adaptateur de moteur ou de palier Fonte ASTM A48
109 1 Couvercle de palier Fonte ASTM A48
112 1 Roulement à billes externe Acier ASTM A108
122 1 Arbre de pompe Inox ASTM A276, type 303
168 1 Roulement à billes interne Acier ASTM A108
361 1 Anneau élastique (roulement externe) Acier ASTM A108
228 1 Palier Fonte ASTM A48
138 1 Joint à lèvres interne Buna-N et acier ASTM A108
139 1 Joint à lèvres externe Buna-N et acier ASTM A108
370C 4 Vis à tête hex. (palier-couvercle de palier) Acier ASTM A108
371 4 Vis à tête hex. (adapt.-moteur, adapt.-palier) Inox ASTM A276, type 304

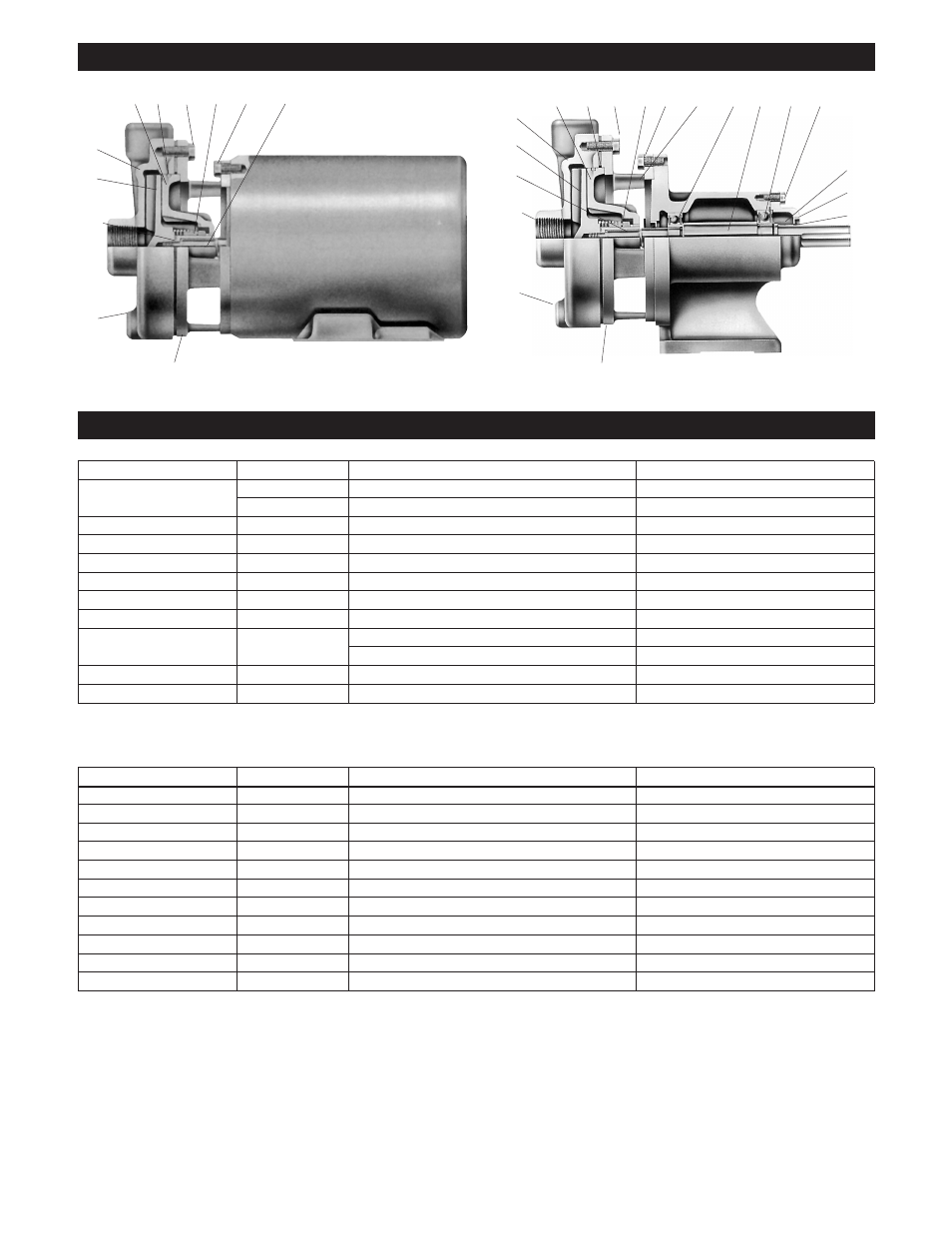

ICS et ICS-F – vues en coupe
100
101
412A
408
(en option)
108
184 513 370 383 371 126
100
101
126
412A
408
(en option)
184 513 370 383 371 138 168 122 112 370C
361
109
139
108
