23
Composants de la tête de pompage
N o d’art. Description Matériau
100* Corps de pompe
101* Roue Inox 316 coulé de précision
184* Logement de garniture mécanique
304* Écrou de blocage (roue) Inox 316
422 Goujon (roue) Acier
178 Clavette (roue)
126* Manchon d’arbre Inox 316
412A Joints toriques (roue) Buna
408* Bouchon de vidange Inox 316
(corps de pompe), 1 ⁄
4
po NPT
513 Joint torique (corps de pompe) Buna
370 Vis de fixation à tête hexagonale
(adaptateur-corps de pompe) Inox 304
370H Vis de fixation à tête hexagonale
(adaptateur-log. de garn. méc.)
C, CS, viton (standard)
383 Garniture mécanique C, CS, E-P (en option)
CS, CS, viton (en option)
Composants du palier
108 Adaptateur Fonte
228 Corps de palier
122 Arbre de pompe Acier
168 Roulement à billes interne Acier
112 Roulement à billes externe
123 Déflecteur annulaire en V Buna-N
136 Écrou de blocage (roulement) Acier
382 Rondelle de blocage (roulement)
134 Couvercle de palier Fonte
333A Joints à lèvres (roulements) Buna, acier
193 Graisseurs
370B Vis de fixation à tête hexagonale
(adaptateur-corps de palier) Acier
370C Vis de fixation à tête hexagonale
(corps de palier-couv. de palier)
Matériau Norme technique
Fonte ASTM A48 CL20
Acier ASTM A108 ; SAE, série 1200
Inox 316 coulé de précision ASTM A743, nuance CF-8M
Inox 316 ASTM A276, type 316
Inox 304 ASTM A276, type 304
* Composant en contact avec le liquide pompé
C = carbone ; CS = carbure de silicium ; E-P = éthylène-propylène.

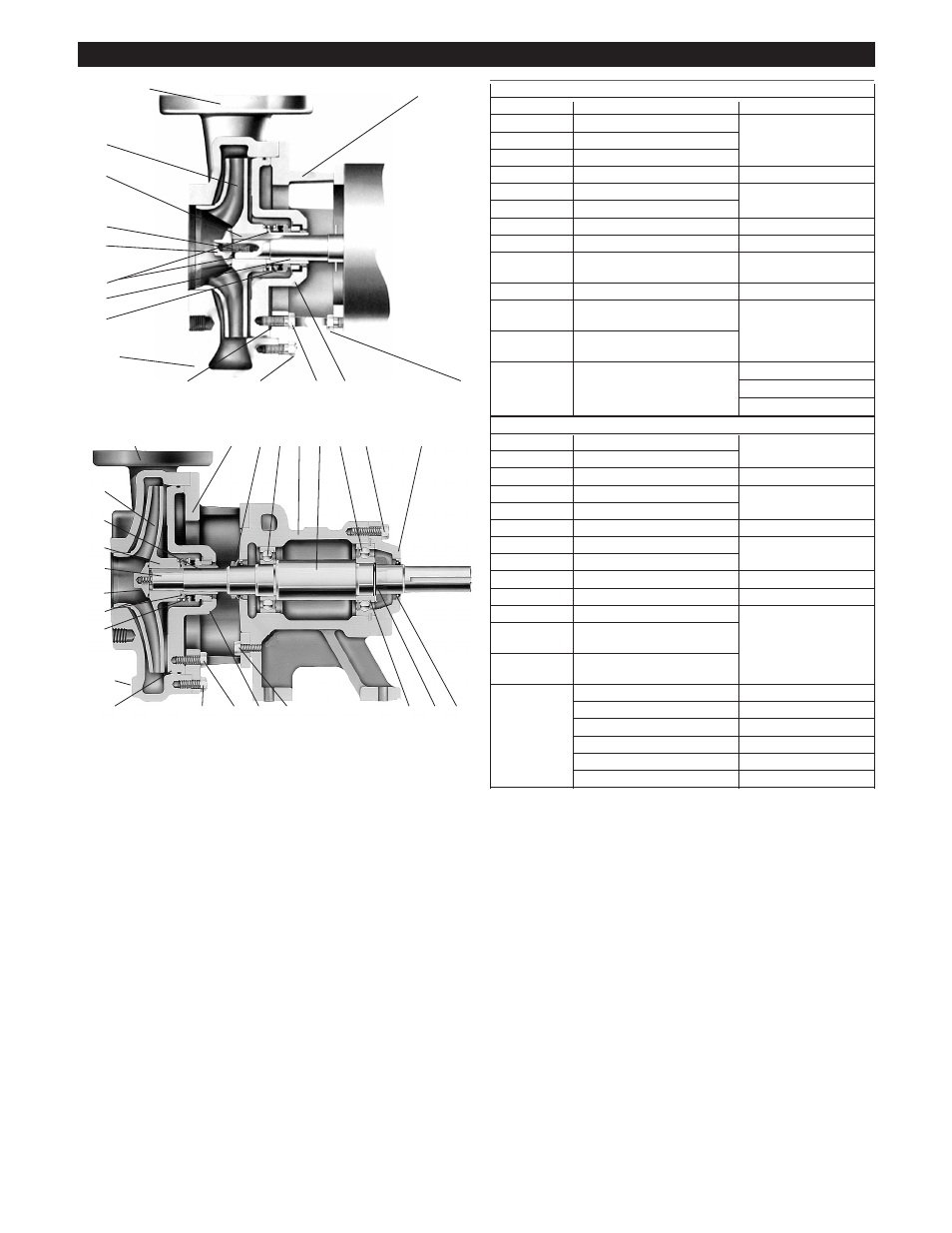

Liste de pièces et matériaux
Caractéristiques
des
matériaux
101
178
422
304
412A
383
408
Optional,
408
Opcional
513 370 370H 184 371
100 108
126
101
126
178
422
304
412A
383
408
Optional,
408
Opcional
513 370 370H 184 370B 382 136 333A
100 108 123 168 228 122 112 370C 134
408
(en option)
408
(en option)
