4

IT

Allaccio con tubo rigido (rame o acciaio)
L’allaccio all’impianto gas deve essere effettuato in

modo da non provocare sollecitazioni di alcun

genere all’apparecchio.

Sulla rampa di alimentazione dell’apparecchio è

presente un raccordo a “LLLLL” orientabile, la cui tenuta

è assicurata da una guarnizione.

Nel caso risulti necessario ruotare il raccordo

sostituire tassativamente la guarnizione di tenuta (in

dotazione con l’apparecchio). Il raccordo di entrata

del gas all’apparecchio è filettato 1/2 gas maschio

cilindrico.
Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati
Il raccordo di entrata del gas all’apparecchio è filettato 1/2

gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in

modo che la loro lunghezza, in condizioni di massima

estensione, non sia maggiore di 2000 mm. Ad

allacciamento avvenuto assicurarsi che il tubo metallico

flessibile non venga a contatto con parti mobili o

schiacciato.
Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta conformi alle Norme

Nazionali in vigore.
Controllo Tenuta
Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

una fiamma.
Adattamento ai diversi tipi di gas
Per adattare il piano ad un tipo di gas diverso da quello

per il quale esso è predisposto (indicato sulla etichetta

fissata nella parte inferiore del piano o sull'imballo),

occorre sostituire gli ugelli dei bruciatori effettuando le

seguenti operazioni:
1. togliere le griglie del piano e sfilare i bruciatori dalle loro

sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.
4. al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas

d’utilizzo, reperibile presso i Nostri Centri Assistenza

Tecnica.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione

dell’aria primaria.

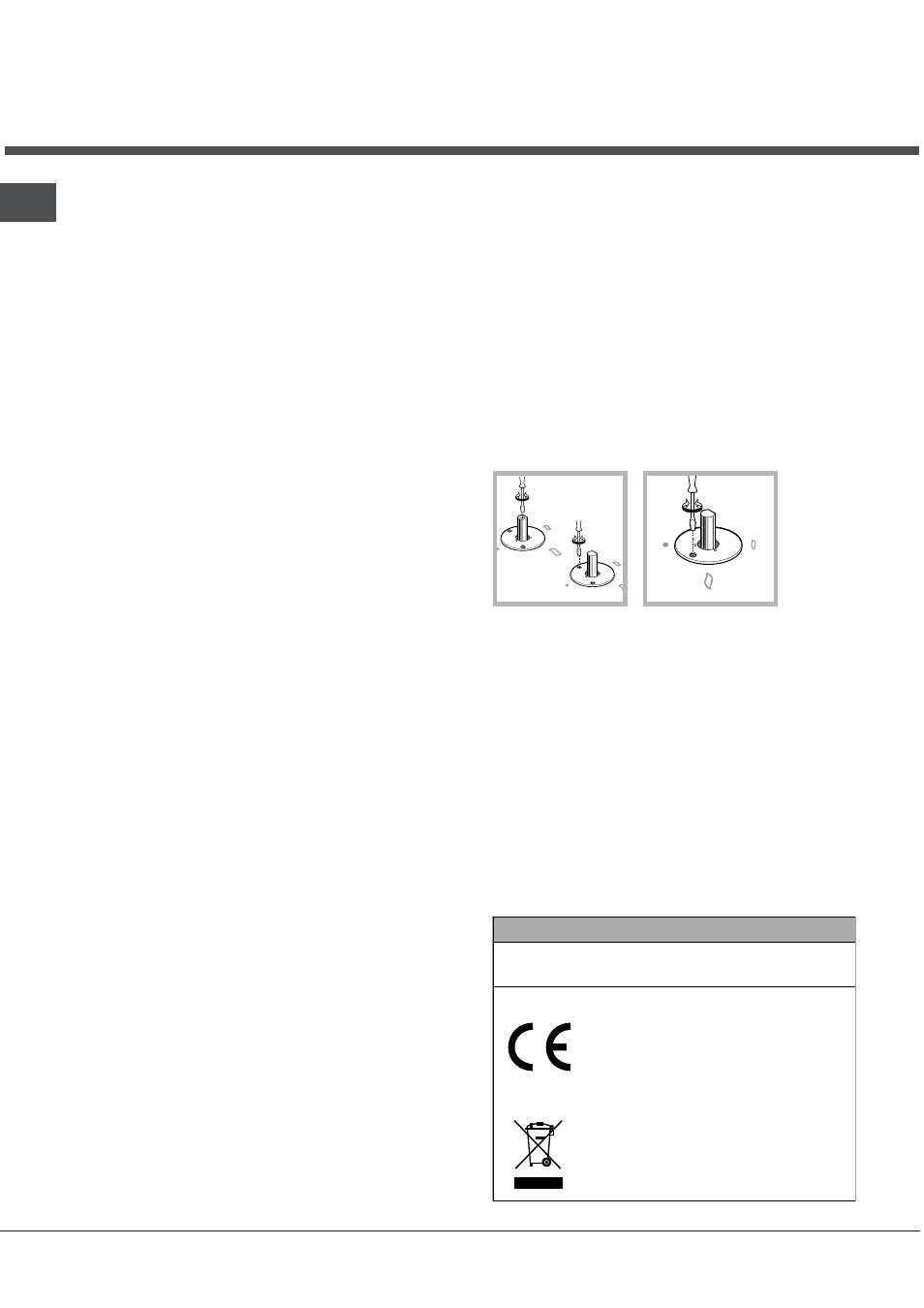

• Regolazione minimi
1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione

posta all’interno o di fianco all’astina del rubinetto fino

ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano

spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la portata

dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralacca o materiali equivalenti.

Nel caso dei gas liquidi, la vite di regolazione dovrà

essere avvitata a fondo.
Al termine dell’operazione sostituire la vecchia etichetta di

taratura con quella corrispondente al nuovo gas di utilizzo,

reperibile presso i nostri Centri Assistenza Tecnica.
Qualora la pressione del gas utilizzato sia diversa (o

variabile) da quella prevista, è necessario installare, sulla

tubazione d’ingresso un appropriato regolatore di pressione

(secondo EN 88-1 e EN 88-2 “regolatori per gas

canalizzati”).

TARGHETTA CARATTERISTICHE

Collegamenti

elettrici

tensione 220-240V ~ 50/60Hz

Questa apparecchiatura è

conforme alle seguenti Direttive

Comunitarie: 73/23/CEE del

19/02/73 (Bassa Tensione) e

successive modificazioni -

89/336/CEE del 03/05/89

(Compatibilità Elettromagnetica) e

successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

90/336/CEE del 29/06/90 (Gas) e

successive modificazioni.

2002/96/CE
