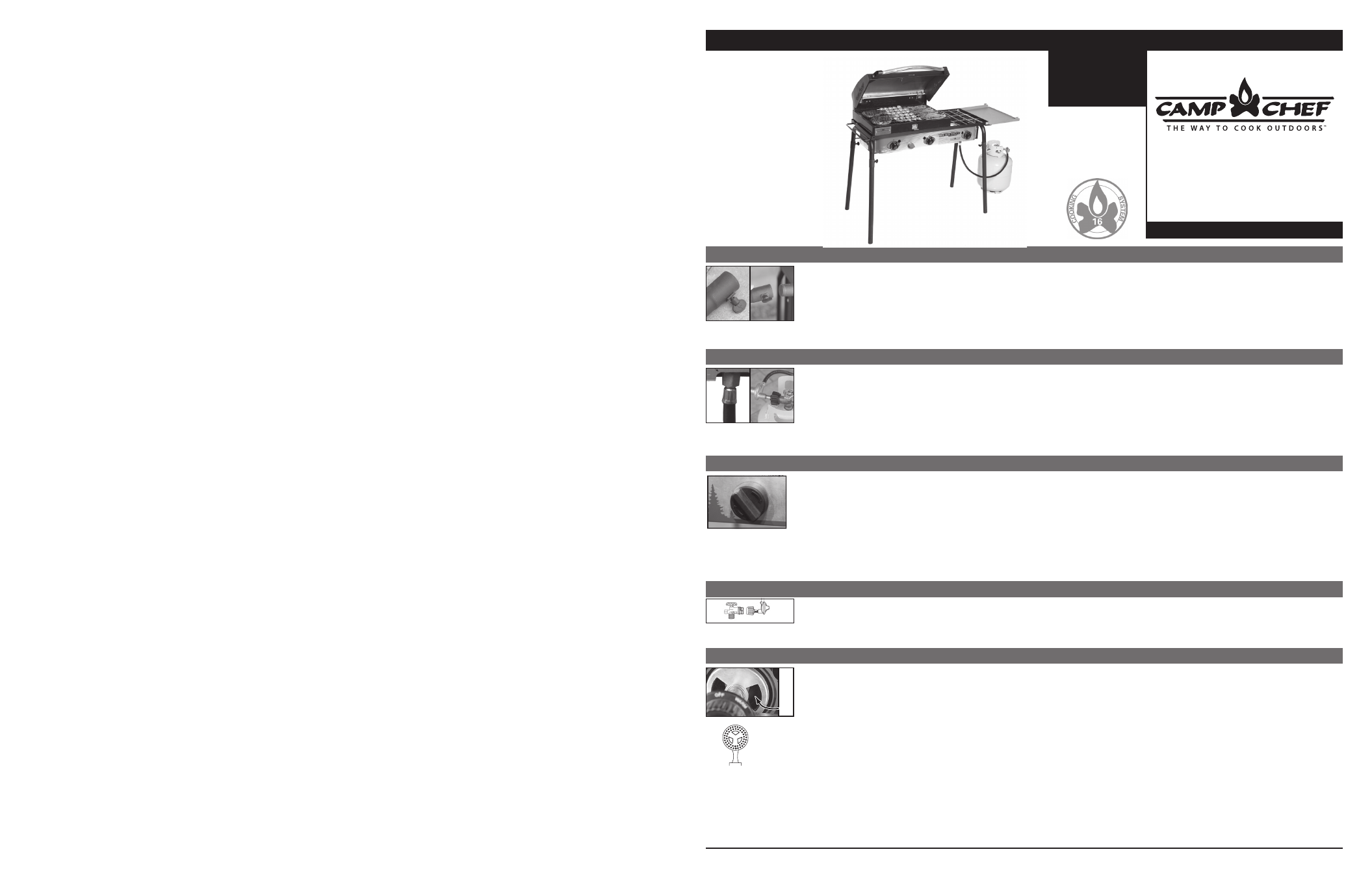

S T E P 1 P A S O 1 E T A P E 1
Screw out thumb screws until flush with inside of
cooker leg. Apply extension to each leg. Hand tighten
thumb screws.
Stand cooker upright on solid level ground. To level:
loosen thumb screw on leg extension and adjust leg
height. Hand tighten thumb screw.
Saque los tornillos de mariposa hasta que estén
nivelados con el interior de la pata de la parrilla. Ponga
el alargador en cada pata. Apriete los tornillos de
mariposa con las manos.
Ubique la parrilla en un lugar nivelado. Para nivelar:
Suelte el tornillo de mariposa en el alargador de la
pata, ajuste la altura. Apriete con la mano el tornillo
de mariposa.
Dévisser les vis à papillon jusqu’à ce qu’elles touchent
l’intérieur de la patte de la cuisinière. Ajouter la rallonge
à chaque patte. Serrer les vis à papillon manuellement.
Mettre la cuisiniére sur un endroit du sol ferme et
plat. Pour stabiliser: desserrer les vis à papillon des
rallonges des pattes, ajuster la hauteur des pattes.
Resserrer les vis à papillon manuellement.
KEEP FOR FUTURE REFERENCE
S T E P 2 P A S O 2 E T A P E 2
Before attaching regulator to tank, ensure that all
valves are in the OFF position.
Attach regulator to tank
Check all connections to ensure tightness. With all
valves in the off position, apply a soapy water solution
to all fittings, valves and connections. Turn gas on
at the tank and check for leaks at all connections.
Small bubbles will appear if connection leaks.
Tighten as needed.
Antes de conectar el regulador al tanque, ase gúrese
que todas las válvulas estén en la posición apagada
OFF. Conecte el regulador al tanque.
Revise todas las
conexiones para asegurar que estén bien apretadas.
Con todas las válvulas en la posición cerrada, aplique
una solución de agua con jabón a todas las uniones,
válvulas y conexiones. Conecte el gas desde el tanque
y revise todas las uniones para ver si hay escapes.
Si la(s) conexión(es) tiene(n) fuga(s) aparecerán
pequeñas burbujas. Apriete de acuerdo a la necesidad.
Avant d’attacher le régulateur au réservoir, assurez-
vous que toutes les valves sont fermées sur la position
OFF. Fixer le régulateur au réservoir.
Vérifier tous les
branchements pour vous assurer qu’ils sont bien
serrés. Avec toutes les valves fermées mettre de l’eau
savonneuse sur toutes les conduites, valves et sur tous
les branchements. Ouvrir le gaz au réservoir et vérifier
tous les branchements pour voir s’il y a des fuites.
Des petites bulles apparaîtront s’il y a des fuites aux
branchements. Resserrer si nécessaire.
R E G U L A T O R R E G U L A D O R R É G U L A T E U R
New Type 1 Connection: Right hand turn to connect
securely to New Type 1 tank. Conexión del Nuevo tipo 1: Mueva hacia la mano
derecha para conectar en forma segura al tanque Nuevo
de Tipo 1. Nouveau Branchement de Type 1: Tourner vers la
droite pour bien être branché au Nouveau réservoir
de Type 1.
T R O U B L E S H O O T I N G R E S O V I E N D O P R O B L E M A S L O C A L I S A T I O N D ’ U N E P A N N E
PROBLEM WITH FLAME?
(Flame should burn blue with a hint of yellow.)
Yellow Flame: Adjust air shutter open until burner
shows blue flame.
Still Yellow: Shut off valve(s) at stove and fuel tank.
Through air shutter opening, clean venturi (burner
neck) of obstructions such as cobwebs, dirt or bugs.
Open Tank Valve Slowly
Small Flame: Flame will not adjust any larger... (Safety
Feature: New Low Pressure Regulator will detect a
sudden use of gas and automatically go into a “low
flow” mode and needs to be reset) Turn off all valves
at stove and at tank. Assure all fittings are tight and
in good repair. Test for leaks. Repeat steps 2, 3 and 4.
¿PROBLEMAS CON LA LLAMA?
(La llama debería ser azul con un poquito de amarillo.)
Llama amarilla: Ajuste el obturador de aire en la
posición abierta hasta que el quemador muestre una
llama azul.
Aún esta amarilla: Cierre las válvulas de la cocina
y el tanque de combustible. A través de la abertura
del obturador de aire, limpie el venturi (cuello del
quemador) de todas las obstrucciones. Ej. telas de
araña, polvo, bichos.
La llama es pequeña: La llama no se agranda más...
(Característica de Seguridad: Nueva Baja Presión
El regulador detectará un uso repentino de gas
y automáticamente irá al modo de “bajo flujo” y
necesita ser reajustado) Ponga todas las válvulas de
la cocina y el tanque en off. Asegúrese que todas las
uniones estén seguras y en buena forma. Revise para
encontrar fugas. Repita los pasos 2, 3 y 4.
PROBLEME DE FLAMME?
(La flamme devrait bruler bleue avec un peu de jaune.)
Flamme jaune: Ouvrir le régulateur à air jusqu’à ce que
la flamme du brûleur soit bleue.
Toujours jaune: Fermer les valves de la cuisinière et
du réservoir. En passant par la prise d’air nettoyer
le venturi (cou du brûleur) de toutes obstructions ex:
toiles d’araignée, terre, insectes
Petite flamme: La flamme ne peut être augmentée...
(Mesure de sécurité: le nouveau régulateur à petite
pression détecte un usage soudain de gaz et règle
automatiquement la flamme sur un mode “faible” et
doit être remis à zéro). Eteindre toutes les valves de
la cuisinière et du réservoir. S’assurer que toutes les
conduites sont bien serrées et en bon état. Faire un test
pour voir s’il y a des fuites. Répéter les étapes 2, 3 et 4.
AIR SHUTTERS (AIR VENTS)
Low Pressure
Burner
Quemador De
Baja Presión
Faible Pression
Au Bruleur
venturi
3 Burner Range
Model: SPG90B-2
• Three Universal Output (30,000 BTU/hr)
Cast Burners
• Nickel-plated Cooking Surface
• Detachable Legs
• Convenient Cooking Height
• Appliance-style Temperature Controls
• Folding Side Shelf
US Patent Numbers: 364772
Patent Pending
THIS INSTRUCTION MANUAL CONTAINS IMPORTANT INFORMATION NECESSARY FOR THE PROPER ASSEMBLY AND SAFE USE OF THIS PRODUCT.
WARNING: Chemicals known to the state of California to cause cancer, birth defects, or other reproductive harm are created by the combustion of propane.
Sport Utility, Big gASS Grill, Keg Roaster, Ultimate Roaster Are From the Makers of Camp Chef and Covered Under One or More of the Following Patents: 356714, 378646, 417120, 328547, 358057, 364772 1112-SPG90B-PS
3985 N. 75 W., Hyde Park UT 84318
1.800.650.2433
www.campchef.com
KEEP FOR FUTURE REFERENCE
S T E P 3 P A S O 3 E T A P E 3
Fully open LP bottle valve. Turn valve to medium
position. Allow gas to flow to burner. Immediately turn
rotary ignitor. The ignitor should spark and light the
burner. If ignition does not occur in 5 seconds, turn the
burner control(s) off, wait 5 minutes, and repeat the
lighting procedures. Abra completamente la válvula del envase LP. Gire la
válvula a la posición media. Permita que el gas fluya
al quemador. Inmediatamente prenda el encendedor
giratorio. El encendedor debería chispear y encender
el quemador. Si no se prende en 5 segundos,
apague el control(es), espere 5 minutos, y repita el
procedimiento de encendido. Ouvrir complètement la soupape de la bouteille
de gaz. Mettre la valve sur la position du milieu.
Attendre que le gaz parvienne au brûleur. Tourner
immédiatement l’allumeur rotatif. Le dispositif
d’allumage devrait émettre une étincelle et allumer le
brûleur. Si l’allumage ne se produit pas dans les cinq
secondes, fermer le(s) bouton(s) de réglage du brûleur,
attendre cinq minutes et répéter les procédures
d’allumage. Si l’allumeur intégré ne parvient pas à
allumer le brûleur, suivre les instructions d’allumage à
l’aide d’une allumette.
Regulator Model#
150/451, R329, RA329
RJ-A, JY70-003,
JY95A7A (JY95-007),
RYQ Series (RYQF01)
254mm (10-inch)
Maximum Pot diameter
WARNING: READ THOROUGHLY BEFORE USE
DO NOT DISCARD THESE SAFETY INSTRUCTIONS
IF YOU SMELL GAS
1. Disconnect gas to the appliance.
2. Extinguish any open flame.
3. If odor continues, immediately leave the
premises and call your gas supplier or local
fire department.
FOR OUTDOOR USE ONLY
If stored indoors, detach hoses and leave fuel
cylinder outdoors, with valve closed
and plugged.
FUEL TYPE
This unit is designed for use with propane only.
No other fuel is approved for use with this unit.
FUEL CYLINDER
Always store fuel bottles in a safe outdoor
area with valve closed and plugged. Follow the
manufacturer’s recommendation for proper use
and storage of propane cylinders. Do Not Place
Propane Cylinders Directly Under Any Part of
the Burners.
CAUTION
Place the tank so as to minimize the possibility
of someone tripping over the connection hoses
while the cooker is set up. Never Lean Over or
Stand too Near the Cooker, or Allow Children or
Pets Near the Cooker During Use.
COMBUSTIBLE MATERIALS
During operation of cooker, insure proper
clearance from any combustible materials, in
relation to the top, sides and back of cooking
appliance. For outside use only. Do not use near
flammable walls or under eaves or overhangs
of homes or garages. Never leave unattended
while hot or in use. Allow cooker to cool before
take down and storage. The propane tank must
always be stored outdoors in a well ventilated
space. NEVER STAND OR LEAN OVER COOKER
BURNER WHILE LIGHTING.
FOR YOUR SAFETY
Follow all safety, set-up, lighting and cooking
instructions. Do not store or use gasoline or
other flammable vapors and liquids in the
vicinity of this or any other appliance.
PRECAUCIÓN: LEA COMPLETAMENTE ANTES DE USAR
NO DESECHE ESTAS INSTRUCCIONES DE SEGURIDAD
SI USTED HUELE GAS
1. Desconecte el gas hacia la cocina.
2. Apague una llama abierta.
3. Si el olor continua, salga del lugar
inmediatamente y llame a su proveedor de
gas desde el teléfono de un vecino.
PARA USO AL AIRE LIBRE SOLAMENTE
Si se almacena dentro, separe las mangueras y
deje el cilindro de combustible fuera de la casa,
con la válvula cerrada y tapada.
TIPO DE COMBUSTIBLE
Esta unidad está diseñada para ser usada con
gas propano solamente. Ningún otro tipo de
combustible está aprobado para ser usado con
esta unidad.
CILINDRO DE COMBUSTIBLE
Siempre mantenga las botellas de
combustible en un lugar seguro fuera de la
casa con la válvula cerrada y tapada. Siga las
Recomendaciones del fabricante para el uso y
almacenamiento apropiado de los cilindros de
propano. No Ubique Los Cilindros De Propano
Directamente Debajo De Ninguna Parte De
Los Quemadores.
PRECAUCIÓN
Ubique el tanque de manera que minimize la
posibilidad que alguien se tropiece sobre las
mangueras de conexión mientras la cocina esta
armada. Nunca Se Recueste O Se Pare Muy
Cerca De La Cocina Mientras En Uso. Nunca
Permita Que Los Niños O Mascotas Este´n Cerca
De La Cocina Mientras Esta En Uso.
MATERIALES COMBUSTIBLES
Durante la operación de la cocina, asegúrese
de tener suficiente espacio lejos de cualquier
material combustible, en relación a la parte
superior, lados, y parte de atrás de la unidad
para cocinar. Para uso al aire libre solamente.
No use cerca de muros inflamables, o debajo
de los techos de las casas o cocheras. Nunca
deje sin supervisión mientras esté caliente o
en uso. Permita que la cocina se enfríe antes
de desarmar y guardar. El tanque de propano
siempre debe ser almacenado fuera de la casa
en un área bien ventilada. NUNCA SE RECUESTE
O PARE MUY CERCADE LA COCINA MINETRAS
LA ESTE ENCENDIENDO.
PARA SU SEGURIDAD
Siga todas las instrucciones de seguridad,
instalación y preparación. No almacene ni use
gasolina u otros vapores inflamables y líquidos
en las cercanías de este u otro equipo.
AVERTISSEMENT: LIRE COMPLETEMENT AVANT USAGE
NE PAS JETER CES INSTRUCTIONS DE SECURITE
SI VOUS SENTEZ DU GAZ
1. Fermer le gaz qui va à l’appareil.
2. Eteindre toute flamme.
3. Si l’odeur persiste, évacuer immédiatement
les locaux et appeler la compagnie de gaz d’un
téléphone voisin.
A UTILISER EN PLEIN AIR UNIQUEMENT
Si cet appareil est entreposé à l’intérieur,
détacher les tuyaux et laisser le réservoir
de gaz à l’extérieur avec les valves fermées
et capuchonnées.
TYPE DE CARBURANT
Cette unité est conçue pour être utilisée
uniquement avec du propane. Aucun autre
carburant n’est approuvé pour être utilisé avec
cette unité.
RESERVOIR DE CARBURANT
Toujours entreposer les bouteilles de
carburant dans un lieu sûr en plein air avec
les valves fermées et capuchonnées. Suivre
les recommandations du fabricant quant
à l’utilisation et l’entreposage corrects des
réservoirs de propane. Ne Pas Mettre Les
Reservoirs De Propane Directement Sous
Aucune Partie Des Bruleurs.
ATTENTION
Placer le réservoir de façon à minimiser toute
chance que quelqu’un trébuche sur les tuyaux de
branchements pendant la mise sur pieds de la
cuisinière. Ne Jamais Se Pencher Au-dessus Ou
Se Tenir Trop Pres De La Cuisiniere Pendant Son
Utilisation. Ne Jamais Laisser Des Enfants Ou
Des Animaux Pres De La Cuisiniere Pendant
Son Utilisation.
MATERIAUX COMBUSTIBLES
Pendant l’utilisation de la cuisinière, s’assurer
que tous les matériaux combustibles sont
éloignés du haut, des côtés et de l’arriére de
l’appareil de cuisson. A utilisation de plein
air uniquement. Ne pas utiliser près de murs
inflammables ou sous des avant-toits de maison
ou de garage. Ne pas laisser sans surveillance
quand elle est chaude on pendant son utilisation.
Laisser la cuisinière refroidir avant de la
démonter et de l’entreposer. Le réservoir de
propane doit toujours être entreposé dehors
dans un endroit bien ventilé. NE JAMAIS SE
TENIR OU SE PENCHER AU-DESSUS DE LA
CUISINIERE PENDANT SON ALLUMAGE.
POUR VOTRE SECURITE
Suivre toutes les instructions de securite, de
montage, d’allumage et de cuisson. Ne pas
entreposer ou utiliser de l’essence ou d’autres
vapeurs inflammables dans la proximité de cet
appareil ou autre.
