226 Capitolo 1: Informazioni Preliminari
Italiano
Italiano
Italiano
Italiano

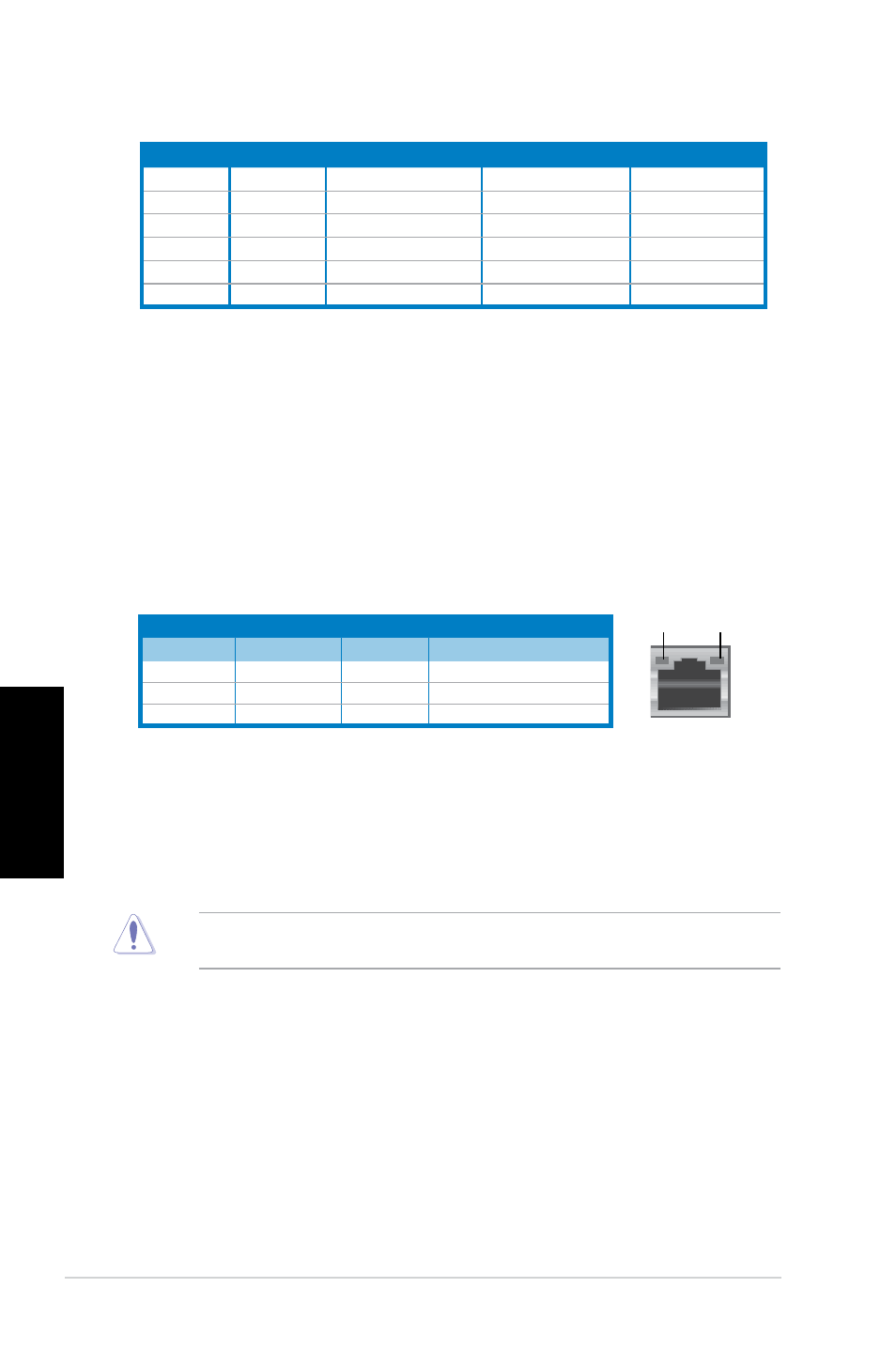

�����g����z����� ������ �2, �4, �6 �� �8 ��������
Porta ���f���� �2-������� 4-canali 6-canali 8-canali
Blu chiaro Line In Line In Line In Line In
Lime Line Out Uscita altoparlanti frontali Uscita altop. frontali Uscita altop.frontali
Rosa Mic In Mic In Mic In Mic In
Arancione – – Centrale/Subwoofer Centrale/Subwoofer
Nero – Uscita altop.posteriori Uscita altop.posteriori Uscita altop.posteriori
Grigio – – – Uscita altop.frontali
LED Attività/connessione LED velocità
Stato
Descrizione Stato Descrizione
SPENTO Non connesso SPENTO Connessione a 10Mbps
ARANCIONE Connesso ARANCIONE Connessione a 100Mbps
LAMPEGG. Attività dati VERDE Connessione a 1Gbps
Porta LAN
LED
VELOC.
LED ATT/
CONN.
13. Staffa per slot di espansione. Quando si installa una scheda di espansione,
rimuovere la staffa dello slot.
14. Scheda WLAN ASUS �su modelli selezionati�. La scheda opzionale WLAN consente
di connettere il computer to connect ad una rete wireless.
15. � 17. � ��h���� g������ ���� ���� ���������� �������z�������. ��h���� �g������ ����� ���� ���������� �������z�������. ASUS �su modelli selezionati�. Le uscite video su questa
scheda grafica ASUS opzionale potrebbero variare in base al modello.
16. Porta LAN �R�-45�. Porta LAN �R�-45�. Porta per la connessione Gigabit alla rete locale LAN tramite un
hub di rete.
Descrizione LED della porta LAN
17. Porta VGA. Porta VGA. Porta per la connessione di dispositivi compatibili VGA,quali monitor VGA.
18. Porte USB 2.0. Porte USB 2.0. Le porte USB 2.0 (Universal Serial Bus 2.0) permettono di collegare
dispositivi USB 2.0, come mouse, stampanti, scanner, fotocamere, PDA e altro.
19. Fori di aerazione. Consentono la ventilazione del sistema.
NON ostruire i fori di aerazione del telaio e consenitre sempre un’adeguata ventilazione del
sistema.
