11
硬件信息
本节将详细介绍 GigaX1048 交换机的产品特性和安装步骤。
前面板
GigaX1048 交换机的前面板带有 48 个 RJ-45 10/100Mbps 端口（自动 MDI/MDIX 功能），1 个
RJ-45 10/100/1000Mbps 端口，1 个用于光纤连接的 Mini GBIC 插槽和相对应的 LED 指示灯以
显示各端口连接的状况。

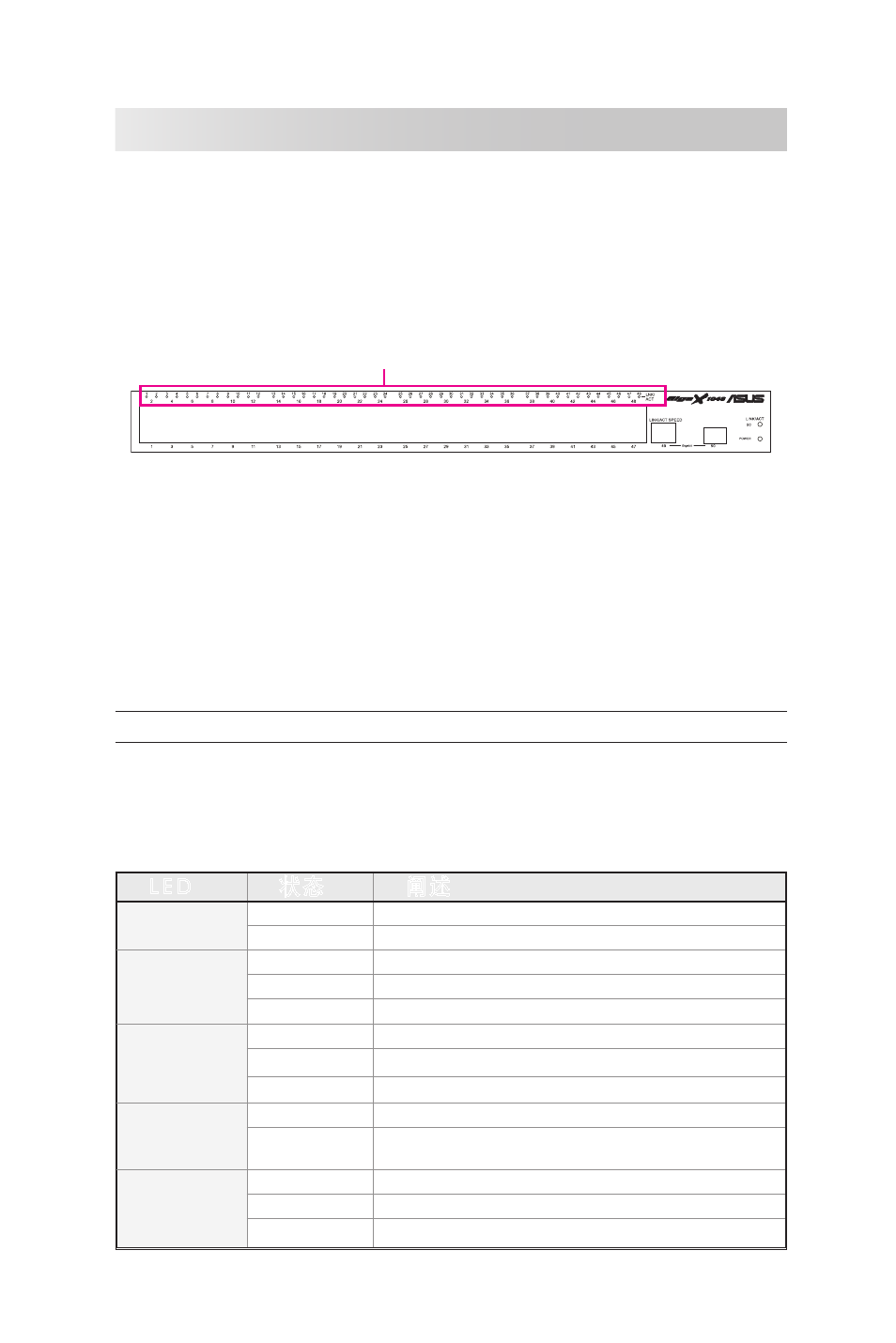

图 1. 前面板
RJ-45 端口（自动 MDI/MDIX 功能 )：48 个 RJ-45 10/100Mbps 端口具备 MDI/MDIX 适应功
能。自动 MDI/MDIX 意味着您可以使用一根网线（交叉线或直通线）就能连接至任何兼容的
网络设备（如工作站、 PC 机、交换机、hub 等）。 某些早期的设备需要直通线和交叉线来连接不
同的设备。
Gigabit 千兆端口：1 x 10/100/1000Mbps UTP 端口
1 x Mini GBIC 插槽
注意： Mini GBIC 模块是选购的。
LED 指示灯
LED 指示灯能实时地反应出交换机的运行状态。 下表中详细描述了 LED 状态及其含义。
LED 状态 阐述
Power
绿色 交换机已通电
关闭 无电
LNK/ACT
绿色 以太网连接已建立
闪烁 正传输数据
关闭 无连接
LNK/ACT
(Gigabit
copper,G1) 绿色 以太网连接已建立
闪烁 正传输数据
关闭 无连接
Speed (Gigabit
copper,G1)
黄色 此端口运行于 1000Mbps 模式
关闭 此端口运行于 10/100Mbps 模式或无任何设备与之
相连
LNK/ACT
(Mini GBIC,
G2) 绿色 以太网连接已建立
闪烁 正传输数据
关闭 无数据传输
LED 指示灯
