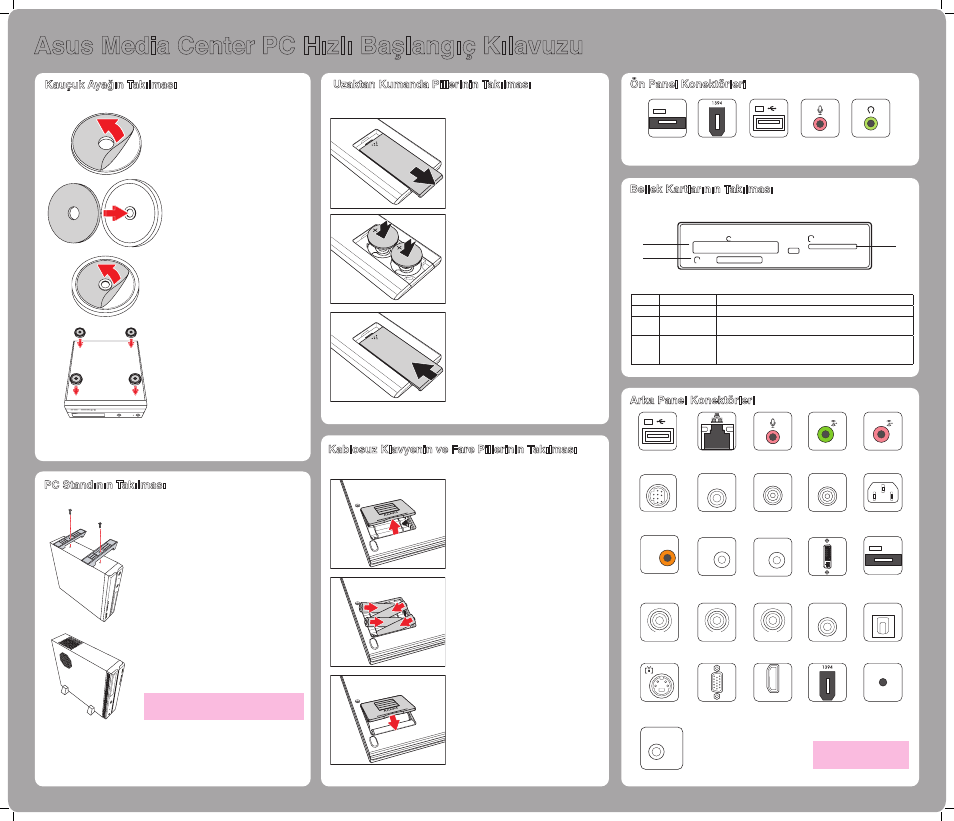

Asus Media Center PC Hızlı Başlangıç Kılavuzu
Ön Panel Konektörleri Kauçuk Ayağın Takılması
RE CO RD ER DV D+ R DL Di gi ta l HO ME
1. Pedli halkanın bir tarafındaki
destek kağıdını soyun.
2. Pedli halkayı kauçuk ayağa
iliştirin.
3. Desteği pedli halkanın düğer
yüzünden çıkarın.
4. Kauçuk ayağı Media
Center PC’nşn tabanındaki dört
köşesinden iliştirin.
2 . 0
E-SATA Portu Kulaklık Jakı Mikrofon Jakı USB 2.0 Portu IEEE 1394 Portu
Bellek Kartlarının Takılması
C F
M S / P R O
W / R
M M C . S D C A
B
Öğe Adı Açıklama
A CF yuvası MD, CF Tür I/II’yi destekler
B MS/MS PRO
Yuvası
MS/MS-Pro, MS duo, MS pro duo’yu destekler
C MMC/SD
yuvası
SD, mini SD (Adaptörlü Micro SD), MMC, MMC4.x,
RS MMC, RSMMC4.x (adaptörlü MMC mobil)’i
destekler
Arka Panel Konektörleri
2 . 0
USB 2.0
Portu
Ethernet Soketi
C E N T E R
Ses Giriş Jakı Ses Çıkış Jakı
Orta Hoparlör
Jakı
H D M I
HDMI Portu
Video Giriş
Portu
T V 1 T V 2
TV2 Portu TV1 Portu
(Sadece D22 için)
Güç Giriş
Soketi
Mikrofon Jakı
R E A R S I D E
Yan Hoparlör Jakı Arka Hoparlör
Jakı
DVI Konektörü
E - S ATA
E-SATA
Portu
IEEE 1394 Portu
V I D E O O U T
Video Çıkış
Portu
S-Video Çıkış
Portu
Y P r P b
S / P D I F S / P D I F
I R 1
Komponent Video portları S/PDIF Portu
(Optik)
S/PDIF Portu
(RCA)
IR Portu
WIFI Anten
Konektörü
VGA Konektörü
(Sadece D20 için)
E - S ATA
VIDEO-IN PC Standının Takılması
1. Tabanları Media Center PC’nin solundaki
vida deliklerine gösterildiği gibi
sabitleyin.
2. Yukarı pozisyonda kalması için PC’yi ters
çevirin.
RE CO RD ER D VD +R D L
D ig ita l H O M E
RE CO RD ER D V D +R D L
D ig ita l H O M E
Uzaktan Kumanda Pillerinin Takılması
1. Pil yuvasının kapağını açın.
2. Pil yuvasının içindeki kutup
işaretlerine dikkat ederek iki adet
Li-Ion pili yerleştirin.
3. Pil yuvasının kapağını kapatın.
Kablosuz Klavyenin ve Fare Pillerinin Takılması
1. Pil yuvasının kapağını açın.
3. Pil yuvasının kapağını kapatın.
2. Pil yuvasının içindeki kutup
işaretlerine dikkat ederek dört
adet AAA pili yerleştirin.
Not:
Media Center PC’yi isteğinize göre dikey veya
yatay pozisyonda kurmayı seçebilirsiniz.
Not:
Konektör yeri ve türü
modele göre farklı olabilir.
20
