36 Guía de Instalación Rápida
Español

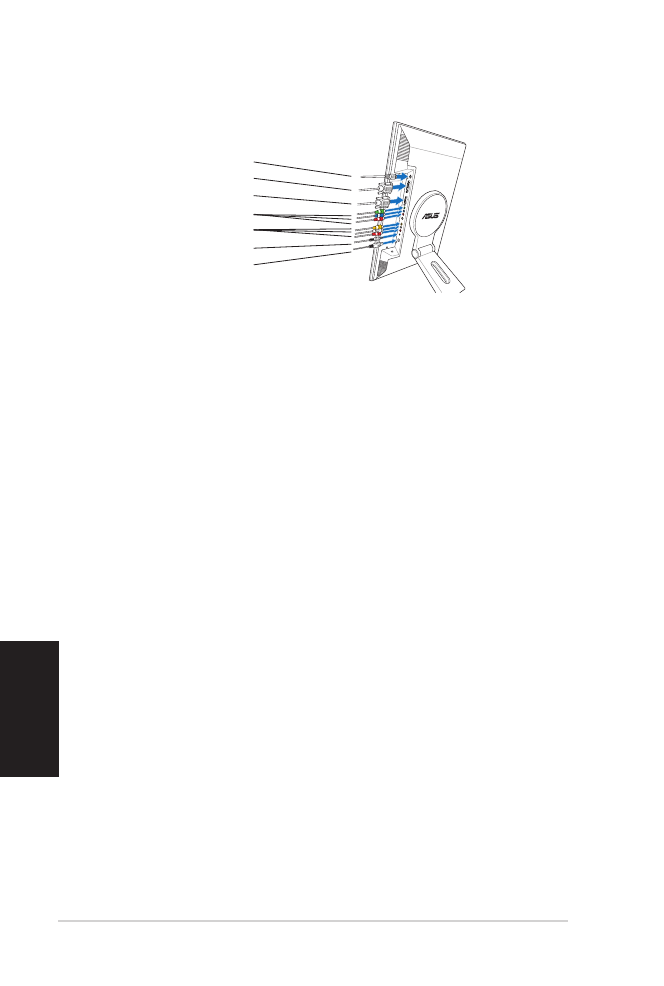

3. Conecte los cables como se muestra en la figura. Refiérase a las
siguientes secciones para instrucciones detalladas.
Conectando un PC equipado con un puerto VGA/DVI
1. Conecte un extremo de los cables de VGA, audio, y USB a los
conectores del cable 3-en-1 proporcionado a los puertos VGA, Line-
In, y USB respectivamente.
2. Conecte los otros extremos del cable 3-en-1 a los puertos VGA,
Line-In, y USB respectivamente.
3. Ajustes los dos tornillos que aseguran el conector VGA.
4. Conecte un extremo de cable DVI proporcionado al monitor LCD, y
el otro extremo a puerto DVI del PC.
Conectando equipos de vídeo con puertos de salida de vídeo
compuesto, tales como reproductores DVD o receptores por satélite
(satellite set-top box).
1. Conecte un extremo del cable de componentes al puerto de
componentes del monitor LCD, y el otro extremo al puerto de salida
de componentes de su equipo de vídeo.
2. Conecte los conectores rojo y blanco de cable RCA proporcionado a
los puertos de audio (izquierdo/derecho - L/R) del monitor LCD, y el
otro extremo a los puertos de salida audio a su equipo de vídeo.
Conectando equipos de vídeo con puertos de salida de vídeo
compuesto o S-Video, tales como VCR, V8, o DV
1. Conecte en extremo del cable RCA proporcionado a los puertos de
vídeo y audio (izquierdo/derecho - L/R) del monitor LCD, y el otro
extremo a los puertos de vídeo y audio a su equipo de vídeo.
2. Conecte en extremo del cable S-Video al puerto de vídeo del monitor
LCD, y el otro extremo al puerto de vídeo a su equipo de vídeo.
3. Conecte los conectores rojo y blanco de cable RCA proporcionado
a los puertos de audio (izquierdo/derecho - L/R) del monitor LCD,
y el otro extremo a los puertos de salida de audio a su equipo de
vídeo.
Alimentación
Cable DVI
Cable VGA
Cable Componentes
Cable RCA
Cable Audio PC
Cable USB 2.0
